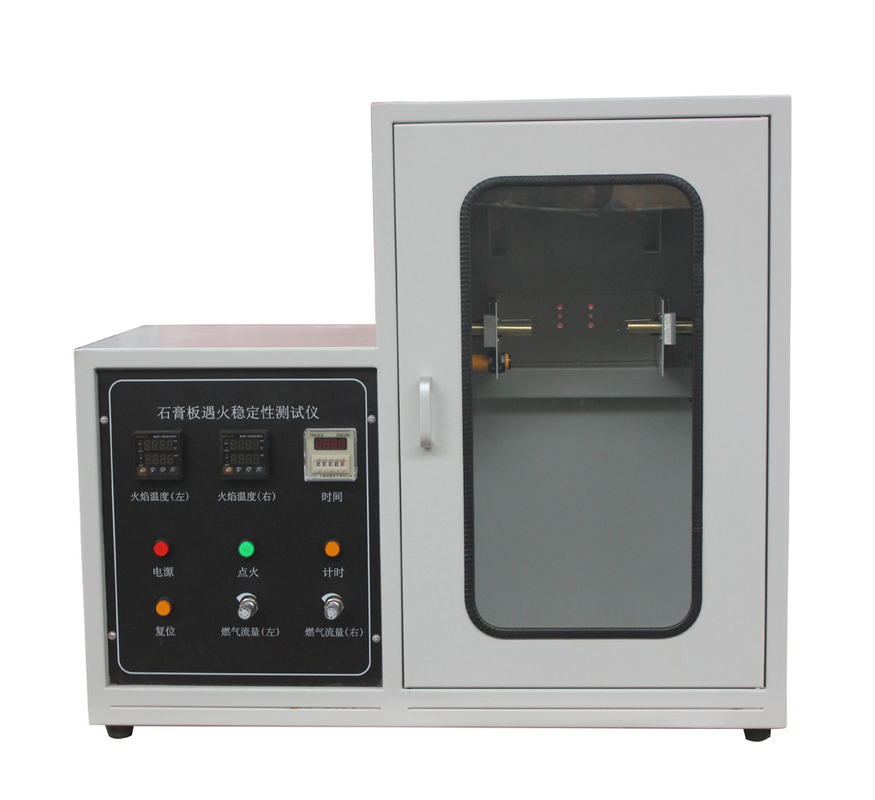

Tester odporności ogniowej do płyt gipsowo-kartonowych

Służy do pomiaru stabilności płyt gipsowo-kartonowych w przypadku pożaru, a także może być stosowany do innych materiałów budowlanych, materiałów dekoracyjnych i pomiaru odporności ogniowej.

Test obejmuje wiercenie i obróbkę w określonych warunkach. Próbka jest zawieszona między dwoma dyszami ognia za pomocą pręta podtrzymującego, ustawiając dysze ognia prostopadle do powierzchni próbki. Skroplony gaz ropopochodny jest używany jako źródło ciepła do zasilania gazem dwóch palników testera stabilności ogniowej. Odległość między dyszą palnika a powierzchnią płyty wynosi 30 mm.

Obciążenie jest zawieszane na dolnym końcu próbki zgodnie z normą, a palnik jest zapalany. Temperatura jest mierzona w odległości 5 mm od powierzchni płyty za pomocą termopary. Podczas początkowego etapu testu należy usunąć wszelki zwęglony papier ochronny, który spadł na termoparę, bez potrząsania próbką.

Poprzez regulację temperatura jest kontrolowana na poziomie (800 ±30)℃ w ciągu 3 minut i utrzymywana na tym poziomie przez cały test. Odmierzanie czasu rozpoczyna się od momentu wystawienia próbki na działanie ognia do momentu jej pęknięcia i uszkodzenia. Zapisuje się czas potrzebny na spalenie każdej próbki, a minimalna wartość spośród pięciu próbek jest przyjmowana jako stabilność ogniowa tej grupy próbek, z dokładnością do 1 minuty.

• Napięcie zasilania: 220W ± 10%, 50HZ
• Moc: 180W
• Zapłon: Automatyczny zapłon
• Termopara: Pomiar temperatury podwójną termoparą
• Timer: Cyfrowy wyświetlacz temperatury i czasu
• Palnik: Podwójny palnik, dla Φ 9,5 mm ± 0,5 mm, średnica wewnętrzna około 100 mm długości, z nakrętką klimatyzacyjną 10 mm, głowica natryskowa (40 ± 1) mm średnicy, średnica otworu płomienia natryskowego (2,5 ± 0,1) mm
• Wysokość płomienia: 20 mm - 100 mm
• Czas trwania spalania: Regulowany czas i czas trwania płomienia spalania w zakresie 0 ~ 99 minut, 99 sekund, regulacja procesu testu, automatyczna kontrola
• Styl pęka, upada, automatycznie rejestruje czas spalania
• Źródło: Płomienie testowe powietrza z użyciem skroplonego gazu lub gazu olejowego (sugeruje się wybór gazu lepszej jakości)
• Zakres regulacji przepływu: 100 ~ 1000 ml/min
• Precyzja pomiaru czasu (rozdzielczość): 0,1 s
• Temperatura testu: 800-30℃, maksymalna temperatura 900℃, klasa dokładności 1, stabilność temperatury w czasie:< 3 min (800 ± 30℃)
• Próbka: 300 mm (długość) x 50 mm (szerokość), z otworami po obu stronach w odległości 25 mm
• Zawieszane obciążenie odpowiednio: 7, 10, 12, 15, 17, 20 N (jednostka konwersji obciążenia zawieszonego 0,75 ~ 2,5 kg)
• Wymiary: 700 (szerokość) x 300 (głębokość) x 600 (wysokość) mm (800 mm zewnętrzna)
• Rozmiar opakowania: 800 (szerokość) x 420 (głębokość) x 700 (wysokość) mm
