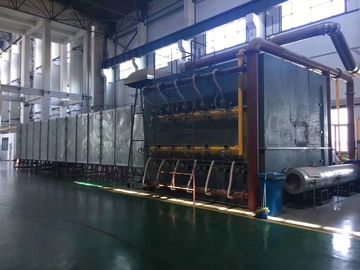

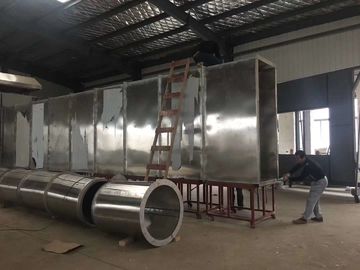

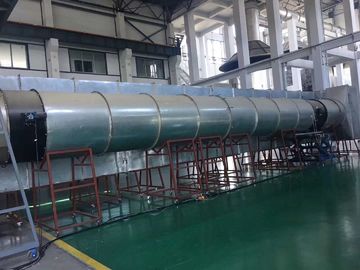

Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera

Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera

  • Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
  • Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
  • Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
  • Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
  • Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
Sprzęt do testowania ognia Aparatura testowa do tuneli Steinera
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SKYLINE
Orzecznictwo: CE
Numer modelu: SL804
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: negotiated
Szczegóły pakowania: skrzynia ze sklejki
Czas dostawy: 20 dni roboczych
Zasady płatności: T/T, l/c, Western Union, MoneyGram
Możliwość Supply: 1 jednostka / miesiąc
Kontakt
Szczegółowy opis produktu
SYLWETKA NA TLE NIEBA: Aparatura testowa w tunelu Steinera Normy: NFPA 262 UL910
Temperatura otoczenia: Praca od 15°C do 35°C Elektryczny: 380 V prądu przemiennego, 20 kW
Wymiar: 21300 mm (dł.) x 1100 mm (głęb.) x 2100 mm (wys.) Waga: 1770 kg
High Light:

aparatura do testowania palności

,

laboratoria testujące łatwopalność

Aparatura testowa w tunelu Steinera



Wprowadzenie produktów

UL910 obejmuje metodę testową do określania wartości odległości propagacji płomienia i optycznej gęstości dymu dla kabli elektrycznych i światłowodowych, które są przeznaczone do instalowania w kanałach, komorach i innych przestrzeniach używanych do transportu powietrza środowiskowego bez zamykania kabli w bieżniach w tych przestrzeniach.

parametry techniczne

1. Komora ogniowa jest dokładnie taka sama jak w laboratorium przeciwpożarowym UL.
2. Komora do prób ogniowych jest prostokątnym poziomym kanałem ze zdejmowaną pokrywą.
3. Boki i dno komory wyłożone są izolacyjną cegłą ogniotrwałą.
4. Jedna strona komory do prób ogniowych jest wyposażona w podwójne kwarcowe okienka obserwacyjne z zamontowaną wewnętrznie szybą.
5. Wzdłuż tunelu rozmieszczonych jest wiele okien, dzięki czemu można obserwować całą długość badanej próbki z zewnątrz komory ogniowej.
6. Pokrywa składa się z wyjmowanej, niepalnej konstrukcji z metalu i kompozytu mineralnego.
7. Pokrywka zakrywa komorę do badań ogniowych, a próbki testowe są utrzymywane w stanie niewygiętym i płaskim.
8. Dwa kolankowe palniki gazowe NFP dostarczające płomienie w górę na powierzchnię próbek testowych.
9. Zdalny tryb zapłonu iskrowego, aby zapewnić bezpieczeństwo.
10.Przepustnica wlotowa powietrza znajduje się przed palnikiem.
11. Sześć ogniotrwałych cegieł ogniotrwałych wzdłuż bocznych ścian komory dla prawidłowego spalania.
12. Miernik ciśnienia statycznego włożony przez górę w połowie szerokości tunelu pod sufitem.
13. Koniec wydechu jest wyposażony w stopniowy element przejściowy z prostokąta w okrąg.
14. Kanał wydechowy jest izolowany materiałem mineralnym o wysokiej temperaturze.
15.Na końcu kanału wyciągowego zainstalowany jest wentylator wyciągowy.
16. Przepływ powietrza i ciśnienie ciągu są kontrolowane przez automatyczną przepustnicę i przetwornicę częstotliwości.
17.System fotometryczny składający się z lampy i fotokomórki zamontowanych na odcinku poziomym, z wiązką światła skierowaną w górę wzdłuż pionowej osi rury odpowietrzającej.
18.Termopary zainstalowane wewnątrz i na zewnątrz dna komory badawczej.
19.System akwizycji danych i oprogramowanie.

Funkcja produktu i zastosowanie

1. Korpus skrzynki testowej spalania ze stali nierdzewnej ma wewnątrz ceglaną strukturę, która jest odporna na uderzenie płomienia i ma dobrą izolacyjność termiczną;
2. Dwuwarstwowe okno obserwacyjne ze szkła kwarcowego, może obserwować odległość rozprzestrzeniania się płomienia i nagrywać;
3. Korzystając z metody nagrywania lampki kontrolnej, odległość rozprzestrzeniania się płomienia można rejestrować bardziej intuicyjnie;
4. Wspornik wspomagający obieg wody chłodzącej może wspierać pokrywę spalania, taką jak płyta krzemianowo-wapniowa;
5. Wyposażony w rowek uszczelniający ze stali nierdzewnej 304 o grubości 2 mm, aby zapewnić, że dym nie wycieka podczas testu;
6. Pokrywa korpusu izolacyjnego ze stali nierdzewnej 304, wypełniona materiałem izolacyjnym o wysokiej temperaturze;
7. Wyposażony w platformę do instalacji próbek schodów ruchomych ułatwiającą instalację, usuwanie próbek i kontrolę pieca;
8. Niezależne wielofunkcyjne urządzenie do wykrywania ciśnienia spalin: monitorowanie zmian ciśnienia spalin w czasie rzeczywistym podczas testowania.Zakres detekcji 0~250Pa, dokładność ±0,5Pa, dokładność testu ciśnieniowego wskazania systemu ±2Pa;
9. Wentylator: 380V, 50Hz, 3Kw wyposażony w przetwornicę częstotliwości może zmieniać prędkość wiatru, natężenie przepływu wynosi co najmniej 8000m3 / h, a spaliny generowane przez spalanie próbki mogą być odprowadzane z pomieszczenia na czas, aby zapewnić bezpieczeństwo testu;
10. Dwugłowicowy palnik gazowy: może wytwarzać standardowe ciepło 5,3 MJ / min i może kontrolować natężenie przepływu gazu za pomocą przepływomierza masowego zgodnie z różnymi standardami.Zakres pomiarowy wynosi 0~160L/min, co może zmienić moc wyjściową wartości opałowej palnika i moc maksymalną.Energia do 100MJ/min;
11. Automatyczny układ zapłonowy: aby zapewnić bezpieczeństwo testu, zapalnik wysokonapięciowy, 44KV, 50mA, minimalne wysokie napięcie elektrody zapłonowej wynosi 1,8kVp;
12. System gęstości dymu: Zapewnij oddzielny system przetwarzania sygnału, aby upewnić się, że czujnik jest liniowy;
13. Automatycznie rejestruj sygnały temperatury i dymu, a częstotliwość pobierania próbek wynosi 1 Hz;
14. Masowy kontroler przepływu: materiał ze stali nierdzewnej 316, maksymalne ciśnienie 1000 psig (70 bar), wskaźnik wycieku jest mniejszy niż 1 × 10-7 sml / s, kalibracja NIST, sygnał 0 ~ 5 V DC i 4 ~ 20 mA, ochrona pętli, przepływ propanu zakres 0 ~ 2,3 g / s, prędkość sterowania ≤ 2 s, dokładność sterowania ± 1% FS, powtarzalność ± 0,5 FS, zakres temperatury 0 ~ 50 ° C, zakres wilgotności 0 ~ 90%, wyświetlacz cyfrowy, automatyczny Zasilanie gazem spełnia 5000Btu (5,3MJ)/min zapotrzebowanie na ciepło podczas testu kontrolnego, a oprogramowanie automatycznie rejestruje ilość zużytego gazu;
15. Standardowe oprogramowanie testowe może automatycznie rejestrować dane testowe, takie jak prędkość wiatru systemu, temperatura i gęstość dymu.

Szczegóły Produktu

Poziomy piec tunelowy Steiner UL910 / NFPA262 jest używany głównie do testu wydajności zmniejszania palności drutu i kabla klasy CMP.Stosowany jest głównie do kabli w podsystemach poziomych, które są układane bezpośrednio w wentylacji lub wentylacji wymuszonej bez rurociągów metalowych.Standard testu odporności na płomienie reprezentuje najbardziej rygorystyczny standard testu odporności na płomienie dla UL, a nawet całego testu odporności na płomienie przewodów i kabli.Tylko kabel z powłoką z materiału fluorowego może przejść test ognioodporności.Ze względu na wysoką temperaturę rozkładu fluoroplastów (powyżej 400 stopni), punkt zapłonu jest również wysoki (800 stopni lub więcej) i nie jest łatwo spalić, gdy ogień nie jest silny, dzięki czemu ma lepszą ognioodporność niż inne materiały organiczne.

Celem tego testu jest ustalenie, czy charakterystyki propagacji płomienia i wytwarzania dymu kabli bez bieżni mieszczą się w granicach określonych w National Electrical Code (NEC).Kable o odpowiedniej ognioodporności i właściwościach niskodymnych nie muszą być zgodne z ogólnymi metodami okablowania, gdy kable są instalowane (bez bieżni) w kanałach powietrza środowiskowego, ukrytych pustych przestrzeniach budynków używanych jako kanały dla powietrza środowiskowego i innych przestrzenie wentylacyjne, które nie zostały wyraźnie wyłączone (obszary zawierające tłuszcz i palny pył, opary itp.).Ta metoda badawcza jest zasadniczo taka sama jak metoda badawcza opisana w Standardowej metodzie badania właściwości przewodów i kabli w zakresie ognia i dymu, NFPA 262.

Zastosowanie: Stosowany jest głównie do kabli w podsystemach poziomych, które są układane bezpośrednio w środowisku wentylowanym lub wymuszonym bez użycia rurociągów metalowych.

Normy:NFPA 262UL910

Wymiar: 21300 mm (L) x 1100 mm (D) x 2100 mm (H)
Waga: 1770 kg
Elektryczne: 115 V AC 60 Hz / 230 V AC 50 Hz.

Wymagania instalacyjne

Elektryczne: 380 V AC, 20 kW

Temperatura otoczenia: Praca od 15°C do 35°C.
Gaz: Metan i sprężarka powietrza
Użyteczność: Dźwig

Aparatura do badania tunelu Steinera.pdf

Co ocenia test tunelowy Steinera?

Testy Steiner Tunnel mierzą charakterystykę spalania powierzchni materiałów wykończeniowych i zespołów stosowanych w budynkach, co ma kluczowe znaczenie dla zrozumienia reakcji materiałów podczas pożaru.
