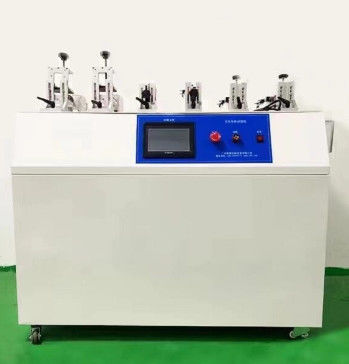

AC220V / 50Hz Niestandardowa maszyna do testowania zabawek z wielostacją sześciu stacji

Ten tester jest zaprojektowany zgodnie z odpowiednimi przepisami GB2099.1, GB17465.1, GB15092.1, i jest stosowany do testowania urządzeń do badań trwałości urządzeń przełącznikowych do użytku domowego i podobnych zastosowań.

I podłączony do skrzynki ładunkowej, aby przetestować żywotność wtyczek, gniazd, sprzęgów i przełączników.

Wymagane jest, aby urządzenia do kontroli jakości i kontroli jakości były badane przez dział kontroli jakości producentów akcesoriów elektrycznych i urządzeń gospodarstwa domowego.

Przełącznik i gniazdo gniazdkowe urządzenie do testowania trwałości przyjmuje cylinder do wykonywania mocy, napędzać zestaw suwak z gniazdkiem gniazdkowym, aby dokonać ruchu liniowego,w celu zakończenia działania włączania i wyłączaniaJego częstotliwość działania i czas włączania/wyłączania są kontrolowane przez PLC (programowalny sterownik) i ekran dotykowy, który jest łatwy w obsłudze i niezawodny w sterowaniu.

1Liczba materiałów do badania:

sześć stacji, w tym jeden lub dwa stacje badania przełącznika obrotowego, trzy lub cztery stacje badania przełącznika kołyskowego oraz pięć lub sześć stacji badania przełącznika przyciskowego.

2Prędkość badania:

Przełącznik przyciskowy: regulowany 5~60 razy / minutę; przełącznik obrotowy regulowany 1~10 razy / minutę (uwaga: jeden raz dla cyklu wzajemnego).

3Liczba badań:

Można ustawić 1 ~ 999999 razy.

4Czas włączenia:

0 ~ 999,9 sekundy (minut) regulowane.

5Czas odłączenia:

0 ~ 999,9 sekundy (minuty) regulowane;

6Prędkość obrotu:

5 ° ~ 360 ° / S można ustawić

7. kąt obrotu:

5 ° ~ 7200 ° można ustawić

8. Liczba biegów:

Można ustawić 1 ~ 10 biegów

9. Tryb obrotowy:

obrót w kierunku wskazówek wskazówek zegara, precyzyjne ustawienie pozycji silnika krokówkowego

10. Zasilanie:

AC220V / 50Hz.

11Środowisko użytkowania:

temperatura 0 ~ 40 °C, wilgotność względna ≤ 85%, brak gwałtownych wstrząsów, wstrząsów, wibracji i nieżrącego powietrza.

Po wybraniu funkcji i ustawianiu parametrów, po prostu naciśnij przycisk dla tej opcji funkcji palcem zgodnie z instrukcjami na ekranie,i nie naciskaj mocno, aby uniknąć uszkodzenia folii ekranowej.

Stacja 1: Wejdź na interfejs testowy stacji 1.

Pozostałe stanowiska robocze są takie same jak jedno stanowisko robocze

1. Liczba badań:wyświetla rzeczywistą liczbę prób każdej stacji, a czerwone pole oznacza liczbę ustawień.
2. Interwał czasu przeciągów:można ustawić przedział czasu ustawienia biegów 0-99.9S.
3. kąt badania:5° ~ 360° można ustawić
4. Ustawienie biegów:ustawić liczbę urządzeń do pobierania próbek
5. Prędkość badania:5° ~ 360° / S można ustawić
6. Status operacji:migające podczas badania, nie migające podczas zatrzymania.
7. Opcje identyfikacji:Tak Alarm występuje, gdy produkt powoduje awarię długiego przejścia lub długiego przerwy; nie Nie wykrywa dobrego lub złego wyniku próbki i zatrzymuje się, gdy osiągnięta jest liczba badań.
8. Zacznij:uruchomić każdy przełącznik po naciśnięciu
9. Zatrzymaj się.zatrzymać test przełącznika bitów po naciśnięciu.
10. Bez problemu.Wyczyść liczbę testów przełącznika bitowego.
11. Wydanie alarmu:gdy wybuchnie alarm, naciśnij ten przycisk, aby zatrzymać alarm.
12. Potwierdzenie pochodzenia:po ręcznej regulacji pochodzenia próbki, naciśnij potwierdzenie pochodzenia, aby uruchomić, nie potwierdź, że pochodzenie nie może uruchomić, aby chronić przełącznik próbki.

1. Liczba badań: wyświetl faktyczną liczbę badań na każdej stacji, czerwone pole oznacza numer ustawiony.
2. Czas włączenia: ustawić/wyświetlić czas włączenia każdej stacji podczas badania.
3. Ustawienie biegu: ustawić bieg prętu ciągnika: 0-50MM można ustawić
4. Czas odłączenia: ustawić/wyświetlić czas odłączenia każdej stacji podczas badania.
5. Ustawienie prędkości: można ustawić 0-100MM/S
6. Stan działania: migające podczas badania, nie migające podczas zatrzymania
7. Opcje identyfikacji: Tak Alarm występuje, gdy produkt wywołuje usterkę długiego przejścia lub długiego przerwy; Nie Nie wykrycie dobrego lub złego wyniku próbki, zatrzymanie po osiągnięciu liczby badań
8. Rozpoczęcie: uruchomić każdy przełącznik po naciśnięciu
9. Zatrzymać: zatrzymać badanie przełącznika bitów po naciśnięciu.
10. Oczywiste: oczyścić dane testowe przełącznika bitowego.
11. Uwolnienie alarmu: naciśnij ten przycisk, aby uwolnić alarm, gdy nastąpi.

Instalacja próbki: najpierw zainstalować przełącznik obrotowy do obrotu w pozycji początkowej, a następnie zacisnąć przełącznik obrotowy na prawej oprawce,a następnie zacisnąć głowę obrotową na chuck ze specjalnym uchwytem (patrz poniższy obraz)

Zamontować przełącznik rocker / klucz mocno w armaturze i regulować pozycję w górę, w dół, w lewo i w prawo

1. Zainstalować próbkę i ustawić jej położenie, wskazać ręcznie tak, aby przełącznik poddawany badaniu można było normalnie włączać i wyłączać.
2. Ustawić wszystkie parametry badania zgodnie z wymaganiami badania.
3. Badanie bez wykrywania pozytywności lub negatywności próbki, wybrane bez identyfikacji, zatrzymanie po osiągnięciu ustalonej liczby razy.
4. W badaniu wykryje się pozytywne lub negatywne wyniki próbki, umieszcza ją na końcowym stanowisku obciążenia i decyduje się na identyfikację.
5. Naciśnij klawisz "Start", test rozpoczyna się, naciśnij klawisz "Stop", test zatrzymuje się.
6. Po badaniu wyłącz prąd.

• Instrument należy czyszczyć często.
• Podczas pracy należy unikać sztucznego blokowania ruchu ruchomych części.
• Muszą być uziemione.
