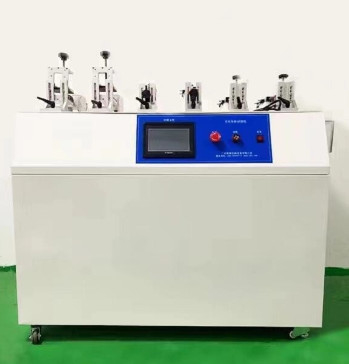

Wysokiej jakości 6 stacji przełącznik Tester wytrzymałości z niższą ceną

I. Przegląd badacza wytrzymałości przełącznika

Ten tester jest zaprojektowany zgodnie z odpowiednimi przepisami GB2099.1, GB17465.1, GB15092.1, i jest stosowany do testowania urządzeń do badań trwałości urządzeń przełącznikowych do użytku domowego i podobnych zastosowań.

I podłączony do skrzynki ładunkowej, aby przetestować żywotność wtyczek, gniazd, sprzęgów i przełączników.

Wymagane jest, aby urządzenia do kontroli jakości i kontroli jakości były badane przez dział kontroli jakości producentów akcesoriów elektrycznych i urządzeń gospodarstwa domowego.

II. Budowla

Przełącznik i gniazdo gniazdkowe urządzenie do testowania trwałości przyjmuje cylinder do wykonywania mocy, napędzać zestaw suwak z gniazdkiem gniazdkowym, aby dokonać ruchu liniowego,w celu zakończenia działania włączania i wyłączaniaJego częstotliwość działania i czas włączania/wyłączania są kontrolowane przez PLC (programowalny sterownik) i ekran dotykowy, który jest łatwy w obsłudze i niezawodny w sterowaniu.

III. Główne parametry techniczne

1Liczba materiałów badawczych: sześć stacji, w tym jeden lub dwa stacje badania przełącznika obrotowego, trzy lub cztery stacje badania przełącznika kołyskowego oraz pięć lub sześć stacji badania przełącznika przyciskowego.

2. Prędkość badania: przełącznik przyciskowy: 5~60 razy / minutę regulowany; przełącznik obrotowy 1~10 razy / minutę regulowany (uwaga: raz na cyklu wzajemnego).

3. Liczba badań: 1 ~ 999999 razy można ustawić.

4. Czas włączenia: 0 ~ 999,9 sekundy (min) regulowane.

5. Czas odłączenia: 0 ~ 999,9 sekundy (min) regulowane;

6. Prędkość obrotowa: 5 ° ~ 360 ° / S może być ustawiona

7. kąt obrotu: 5 ° ~ 7200 ° można ustawić

8. Liczba biegów: 1 ~ 10 biegów można ustawić

9Tryb obrotowy: obrót w kierunku ruchu wskazówek wskazówek zegara, precyzyjne ustawienie silnika krokówkowego

10Zasilanie: AC220V / 50Hz.

11Środowisko użytkowania: temperatura 0 ~ 40 °C, wilgotność względna ≤ 85%, brak gwałtownych wstrząsów, wstrząsów, wibracji i nieżrącego powietrza.

IV. Interfejs testowy

Po wybraniu funkcji i ustawianiu parametrów, po prostu naciśnij przycisk dla tej opcji funkcji palcem zgodnie z instrukcjami na ekranie,i nie naciskaj mocno, aby uniknąć uszkodzenia folii ekranowej.

Stacja 1: Wejdź na interfejs testowy stacji 1.

Pozostałe stanowiska robocze są takie same jak jedno stanowisko robocze

1.Otwórz ekran

Zdjęcie 1.

2.Próba przełącznika rotacyjnego ((Stacja 1 lub Stacja 2)

                                                              Zdjęcie 2

1) Liczba badań: wyświetla się rzeczywistą liczbę badań każdej stacji, a czerwone pole oznacza liczbę ustawień.

(2) Interwał czasu biegów: można ustawić interwał czasu ustawienia biegów 0-99.9S.

(3) kąt badania: 5° ~ 360° można ustawić

(4) Ustawienie narzędzi: ustawienie liczby narzędzi próbkowych

(5) Prędkość badania: 5° ~ 360° / S może być ustawiona

(6) Stan działania: migające podczas badania, nie migające podczas zatrzymania.

(7) Opcje identyfikacji: Tak Alarm wywołuje się, gdy produkt wywołuje usterkę długiego przejścia lub długiego przerwania;Nie Nie wykrywa pozytywności lub negatywności próbki i zatrzymuje się, gdy liczba badań zostanie osiągnięta.

(8).Start: uruchomić każdy przełącznik po naciśnięciu

(9) Zatrzymać: zatrzymać badanie przełącznika bitowego po naciśnięciu.

(10) Wyczyścić: wyczyścić liczbę badań przełącznika bitowego.

(11) Uwolnienie alarmu: po uruchomieniu alarmu naciśnij ten przycisk, aby wyłączyć alarm.

Potwierdzenie pochodzenia: po ręcznej regulacji pochodzenia próbki, naciśnij potwierdzenie pochodzenia, aby uruchomić, nie potwierdź, że pochodzenie nie może uruchomić, aby chronić przełącznik próbki.

3.Badanie przełącznika kołyskowego i przycisku przełącznika (stacja 3-6)

Zdjęcie 3

(1) Liczba badań: wyświetl faktyczną liczbę badań na każdej stacji, czerwone pole oznacza numer ustawiony.

(2) Czas włączenia: ustawić/wyświetlić czas włączenia każdej stacji podczas badania.

(3) Ustawienie biegu: ustawić bieg prętu ciągnika: 0-50MM można ustawić

(4) Czas odłączenia: ustawić/wyświetlić czas odłączenia każdej stacji podczas badania.

(5) Ustawienie prędkości: można ustawić 0-100MM/S

(6) Stan działania: migające podczas badania, nie migające podczas zatrzymania

(7) Opcje identyfikacji: Tak Alarm występuje, gdy produkt wywołuje usterkę długotrwałego przejścia lub długiego przerwy; Nie Nie wykrycie dobrego lub złego wyniku próbki, zatrzymanie po osiągnięciu liczby badań

(8) Uruchomienie: uruchomienie każdego przełącznika po naciśnięciu

(9) Zatrzymać: zatrzymać badanie przełącznika bitowego po naciśnięciu.

(10) Oczywiste: oczyścić dane z badania przełącznika bitowego.

(11) Uwolnienie alarmu: naciśnij ten przycisk, aby uruchomić alarm w momencie jego uruchomienia.

V. Sposób działania

1- Instalacja przełącznika obrotowego.

Instalacja próbki: najpierw zainstalować przełącznik obrotowy do obrotu w pozycji początkowej, a następnie zacisnąć przełącznik obrotowy na prawej oprawce,a następnie zacisnąć głowę obrotową na chuck ze specjalnym uchwytem (patrz poniższy obraz)

2. Instalacja przełącznika rocker/key.

Zamontować przełącznik rocker / klucz mocno w armaturze i regulować pozycję w górę, w dół, w lewo i w prawo

3.Metoda badania

(1) Zainstaluj próbkę i ustaw jej położenie, włącz ręcznie, tak aby przełącznik poddawany badaniu mógł być normalnie włączany i wyłączany.

(2) Ustawić wszystkie parametry badania zgodnie z wymaganiami badania.

(3) Badanie bez wykrywania pozytywności lub negatywności próbki, wybór nie identyfikacji, zatrzymanie po osiągnięciu ustawionej liczby razy.

(4) W trakcie badania wykryć pozytywność lub negatywność próbki, umieścić próbkę na terminale ładunkowym i wybrać identyfikację.

(5) Naciśnij klawisz "Start", test rozpoczyna się, naciśnij klawisz "Stop", test zatrzymuje się.

(6) Po zakończeniu badania wyłączyć zasilanie.

Przewody przełącznika i obciążenia

VI. Ostrzeżenia

1Instrument należy czyszczyć często.

2W trakcie pracy należy unikać sztucznego blokowania ruchu ruchomych części.

Muszą być uziemione.

1Instrument należy czyszczyć często.

2W trakcie pracy należy unikać sztucznego blokowania ruchu ruchomych części.

Muszą być uziemione.
