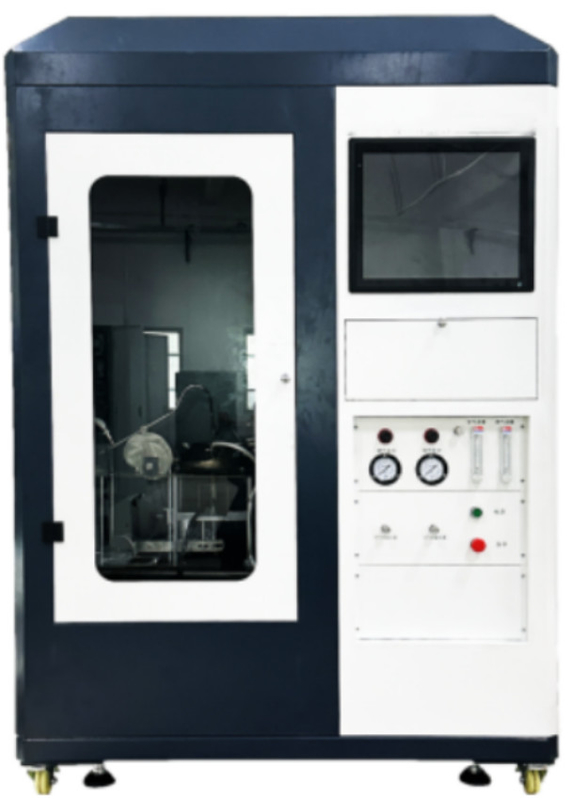

Model sterowania PC ISO 5657 Testor zapalności i zapalności materiałów budowlanych

SL-FL56 Materiały budowlanebadanie wydajności zapłonu

1Wprowadzenie do maszyny

nadaje się do badania łatwopalności powierzchni materiałów,Kompozyty lub komponenty, których grubość nie przekracza 70 mm, umieszczone poziomo w określonych warunkach promieniowania cieplnegoMoże być stosowany do oceny materiałów wyściółkowych ścian i sufitów, systemów podłogowych, okładzin zewnętrznych i materiałów termoizolacyjnych dla kanałów wentylacyjnych itp.stan pożarowy produktu można dokładnie opisać, aby wyniki badań mogły odzwierciedlać właściwości spalania produktu w rzeczywistym użytkowaniu, a badanie mogło odróżnić, które materiały są łatwo zapalne, a które nie,pomoc w odróżnianiu ryzyka pożarowego materiału.

2Standardy badań

ISO 5657

3Wskaźnik maszyny

Część sterująca przyjmuje programowanie PLC, komputer, wysokiej precyzji płytę, kontrolę modułu, kontrolę PID, zbieranie sygnału i przetwarzanie za pomocą 16-bitowej wysokiej precyzji płytę, poziom dokładności może osiągnąć 1%,stabilna wydajność, dobra powtarzalność. Interfejs sterowania komputerowego: 3.2 UŻYCZENIE wysokiej klasy sprzętu i instrumentów (Labview) oprogramowanie do rozwoju profesjonalnego, interfejs jest rygorystyczny, wysoki stopień automatyzacji,Cała biurokracja i operacja zostały zintegrowane w komputerze, jest szybki, łatwy w obsłudze, interfejs ludzki, głupiec.oprogramowanie operacyjne do zapisywania danych i określania wyników wyjścia 3.3: interfejs operacyjny Windows XP, w stylu Labview, łatwy w obsłudze, interfejs ludzki, głupiec.zawór kontrolnyWykorzystanie przepływu propanu i powietrza do płomienia pilotażnego za pomocą precyzyjniej sterowanego przepływoomierza masy.5 zgodnie z GB/T14523-2007 8 sekcja i sekcja 8 ISO5657-1997 "test powinien być w podstawowym nie ma powietrza lub mają osłony do ochrony środowiska, prędkość powietrza otoczenia urządzenia badawczego nie może być większa niż 0,2 m/s. Operator powinien unikać uszkodzenia produktów spalania i usunąć uwolniony dym,ale nie powinny tworzyć wymuszonych spalin nad jednostkąW celu opracowania odpowiedniej skrzynki, nie tylko w celu zapewnienia, że przepływ powietrza nie wpływa na badanie, ale również w celu skutecznego wyładowania dymu.

4.Parametr techniczny

4.1 Cała maszyna: składa się z stożka promieniowania, urządzenia zapłonowego, dyszy, mechanizmu płyty ciśnieniowej i ramy podtrzymującej, rejestratora temperatury, systemu gazowego, systemu odbierania i przetwarzania sygnałów, komputera itp.

4.2 półki próbkowe, tablica i tablica ciśnieniowa: 2 półki próbkowe i urządzenia do pozostałych części są wykonane z półek ze stali nierdzewnej o grubości ściany 1,5 mm,25 mm x 25 mm rozmiar kwadratowej rurki stalowej jest wykonany, całkowity rozmiar wynosi 275 mm * 230 mm.

4.2.2 ochrona poziomowa długość boku 220 mm, grubość 4 mm.Płyty ochronne poziome są mocowane w wysokości 260 mm nad ramą bazową przez cztery statywy o średnicy 16 mm zamontowane na rogu płyty ochronnejW środku deski wyciąga się okrągłe otworzenie o średnicy 150 mm, a górna krawędź otworu wycina się w przedział o średnicy 45° do płaszczyzny poziomej o szerokości 4 mm.Instalacja półki gospodarstwa posiada 2 korzenie o długości mniejszej niż 355 mm, 20 mm średnicy stalowy pionowy ośrodek kierowniczy, odpowiednio zainstalowany w środku ramy nośnej po każdej krótkiej stronie.pomiędzy dwoma pionowymi prętami kierowniczymi zainstalowana jest pozioma prętka regulacyjna o wymiarach 25 mm × 25 mm.

4.2.3 Pręt regulacyjny może przesuwać się na prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkościktóry służy do mocowania pionowej pręty przesuwnej o średnicy 12 mm i długości 148 mmNa prasownicy umieszcza się kwadratową płytkę tłoczącą o długości boku 180 mm i grubości 4 mm.Płytka ciśnienia popycha dolną powierzchnię spodniej płyty ochronnej przez ramię obrotowe równowagi, który jest zainstalowany pod poziomą prętą regulacyjną i przy dolnym krańcu pionowej pręty przesuwnej.

4.2.4 Na jednym końcu obrotowego ramienia znajduje się walcownik na węzlu dolnego końca pionowego suwaka, a na drugim końcu zainstalowany jest młotek do regulacji równowagi.Przeciwważenie może zrównoważyć próbki o różnych jakościach i może stosować stałe ciśnienie 20N między próbką a płytą ochronnąW trakcie badania, ponieważ próbka może się załamać, zmiękczyć i stopić, urządzenie regulacyjne i pozycjonowanie jest zapewnione w celu ograniczenia ruchu w górę płyty ciśnieniowej, maksymalna odległość wynosi 5 mm,a podkładkę można używać między płytą ciśnienia a płytą ochronną

4.3 Stożek promieniowania

4.3.1 Stożek promieniowania: moc znamionowa 3kw, intensywność promieniowania: 10kW/m2~70kW/m2 element grzewczy, element grzewczy o długości 3500 mm, średnica rurki elektrycznej z stali nierdzewnej 8,5 mm,jest zwinięty w kształt okrągłego stołu i zainstalowany w ochronną powłokę pokrywy. Całkowita wysokość powłoki wynosi (75±1) mm, średnica wewnętrzna górnej części wynosi (66±1) mm, a średnica wewnętrzna dolnej części wynosi (200±3) mm.Wewnętrzna i zewnętrzna grubość osłony to 1 mm stali nierdzewnej, środkowa zaciska ma grubość 10 mm, a nominalna gęstość wynosi 100 kg/m2 materiału izolacyjnego z włókien ceramicznych.Element grzewczy jest mocno mocowany na wewnętrznej powierzchni osłony ochronnego przez stalową igłę, a 4 zaciski są mocowane równomiernie od siebie na obwód osłony ochronnej w celu zapobiegania przypadkowemu rozluźnieniu rury ciepła elektrycznego na dole osłony ochronnej.W przypadku wystawiania pionowo, element ogrzewający ranę blokuje nie więcej niż 10% powierzchni otworu w górnej części osłony.
