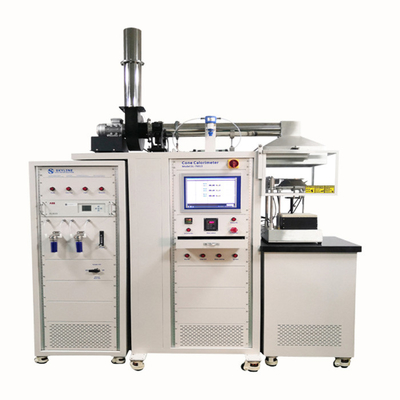

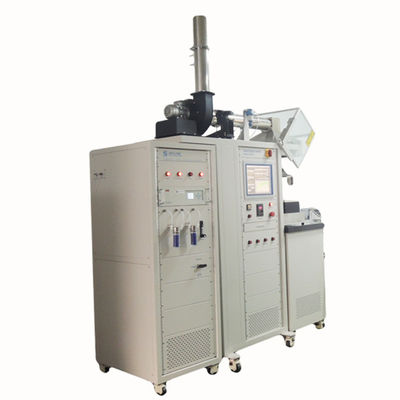

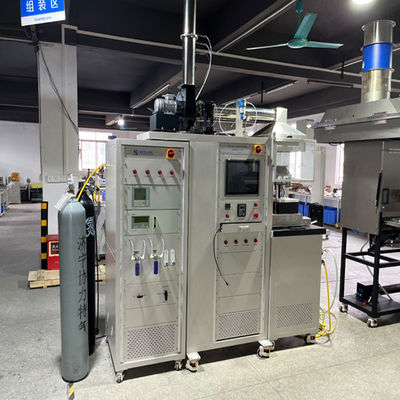

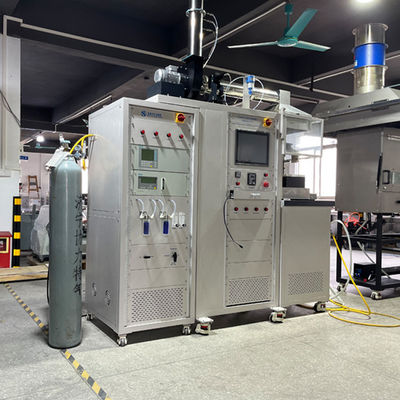

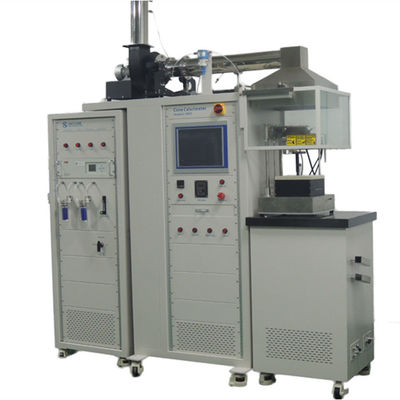

ISO5660 Instrument analityczny kalorymetra stożkowego do uwalniania ciepła


Wprowadzenie produktu
Kalorymetr stożkowy mierzy szybkość uwalniania ciepła (H.R.R.), uwalnianie dymu, czas zapłonu, zużycie tlenu,wytwarzanie tlenku węgla i dwutlenku węgla oraz wskaźnik utraty masy, gdy próbka jest narażona na działanie ciepła stożkowego.

Zastosowanie
Urządzenie to służy do oceny materiałów narażonych na promieniowanie cieplne (typowa wartość promieniowania 25, 35, 50KW/m2), zapalone za pomocą urządzenia elektrycznego do zapłonu iskry,a następnie zmierzyć szybkość uwalniania ciepła materiału, przepływ spalin i współczynnik C, czas zapłonu próbki i czas gaśnięcia, całkowite zużycie tlenu, całkowite wytwarzanie dymu, szybkość utraty masy, całkowite uwalnianie ciepła,efektywne ciepło spalania, wytwarzanie dwutlenku węgla i monotlenku węgla.

Parametry techniczne

Cechy produktu i zastosowanie
1.Kalorymetr stożkowy z przenośną szafą analityczną, może być podłączony do dużego systemu badań szybkości uwalniania ciepła, takiego jak ISO 9705, EN 13823 itp., zgodnego z normami ISO 5660, ASTM E1354, BS 476 część 15 itp.normy badawcze.
2Zintegrowane ciało badawcze i 19 cali szafa analityczna, wbudowany komputer z 15 cali ekranem dotykowym, do całego sterowania i automatycznego testowania.
3.Koniczny grzejnik o mocy nominalnej 5000W, moc cieplna 0 ~ 100kW/m2, przy użyciu sterownika temperatury PID, podczas gdy stożek promieniowania może być poziomy lub pionowy.
4.Wykryte na środkowej części powierzchni próbki w zakresie 50 x 50 mm promieniowanie w środku odchyleń nie przekracza 2%.
5.Pomiar ważenia próbki 0 ~ 3000 g; dokładność: 0,1 g.
6Automatyczny rozbiórka otwiera się automatycznie, aby przekazać promieniowanie do próbki.
7.ABB EL3020 Paramagnetyczny analizator tlenu, stosujący metodę zmiany paramagnetycznej do pomiaru stężenia tlenu w gazie. Zakres stężenia 0-25%.
8Analiza gęstości dymu za pomocą systemu laserowego, system składa się z lasera He Ne o mocy 0,5 mW, głównego detektora i detektora pomocniczego.
System wydechowy składa się z wentylatora, osłony zbierającej dym, rury wydechowej i pomiaru przepływu płyty otworu itp. Przepływ wentylatora wydechowego 0 ~ 50g/s, precyzja 0,1g/s.
9.Zestaw próbkowania pierścieni został zainstalowany z maszyny zbierającej dym na wysokości 685 mm, z 12 otworami.
10Przepływ spalin należy określić poprzez pomiar różnicy ciśnienia po obu stronach otworu krawędzi ostrej 350 mm nad wentylatorem, średnicy wewnętrznej otworu ostrego
Płytka otworu krawędzi wynosi 57 mm + 1 mm.
11.ABB SCC-S System pobierania próbek gazu składa się z pompy pobierania próbek, filtra, pułapki chłodnej, wyładowania ścieków, filtrów wody i filtrów CO2;
Przenośny system chłodzenia wodą bez konieczności instalacji wodociągów i instalacji hydraulicznych przy użyciu miernika przepływu ciepła (do ISO 5660).
12.W celu kalibracji reakcji całego układu badawczego stosowanie kwadratowo otwierającego się miedzianego palnika kalibracyjnego, z którego mierzy się wartość współczynnika C.
13System pozyskiwania danych może rejestrować wyniki analizatora tlenu, licznika otworów, termoparów i innych instrumentów.
Aplikacja: nadaje się do testowania szybkości uwalniania ciepła materiałów budowlanych, kolei, kabli drutowych

Szczegóły produktu kalorymetra stożkowego
Nazwa kalorymetru stożkowego pochodzi od stożkowego grzejnika używanego przez dr.Vytenis Babrauskas do inspekcji próbki testowej (100mm x 100mm z strumieniem do 100kW/m2 dla skali ławki zubożenia tlenu jego rozwojuBadanie kalorymetryczne na stożku opiera się na teorii, że czyste kalorie spalania są proporcjonalne do niezbędnej ilości tlenu do spalania i 13.1 MJ/kg wytwarzane jest przy każdym zużyciu 1 kg tlenu, oraz pomiaru emisji ciepła, czasu zapłonu, zużycia tlenu, wytwarzania CO i CO2 oraz przepływu gazów zapalnych wytwarzanych z materiałów badanych.
Standardy
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Wymogi dotyczące instalacji
Elektryczne: 230 V Nominalne 50 Ampere
Temperatura otoczenia: 10°C-35°C
Wymiary: Urządzenie: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Zaopatrzenie w gaz: metan, azot, sprężone powietrze
Kalorymetr stożkowy.pdf


Jak działa stożkowy kalorymetr?
Kon jest narzędziem do badań pożarowych opartym na zasadzie, że ilość ciepła uwalnianego z palącej się próbki jest bezpośrednio związana z ilością zużytego tlenu podczas spalania.Ilość ciepła wytwarzanej przez materiał jest bezpośrednio zależna od nasilenia pożaru, jak np. tempo wzrostu ognia.
