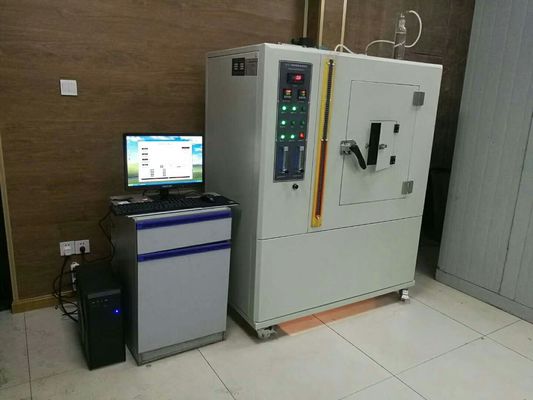

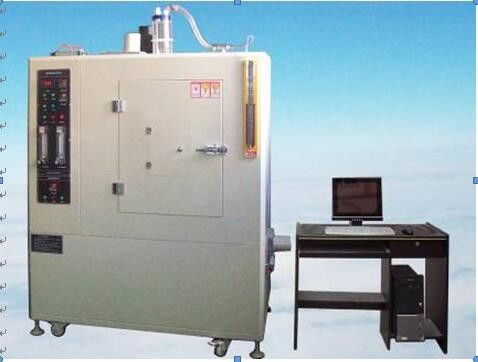

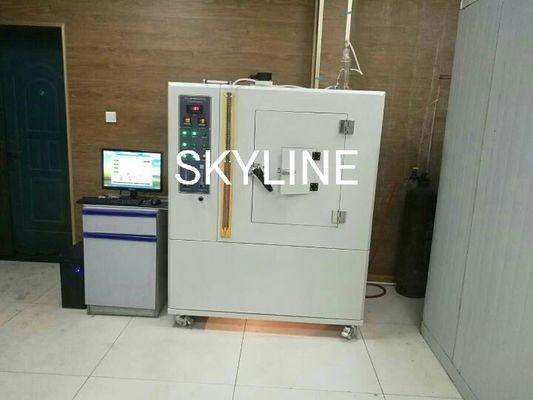

ISO 5659-2: 2006 3500 W Maszyna do testowania gęstości dymu z tworzywa sztucznego / gumy NBS

Maszyna do badania gęstości dymu z tworzywa sztucznego / gumy NBS o mocy 3500 W ISO 5659-2: 2006

Opis produktu

(uwaga: obowiązują inne nieokreślone lub sprzeczne standardy GB/8323.2-2008)

Tester gęstości dymu ze spalania tworzyw sztucznych to nowe urządzenie testowe do pomiaru gęstości dymu, które opiera się na warunkach technicznych określonych w normie krajowej GB8323.2-2008, która jest odpowiednia do pomiaru określonej gęstości światła dymu wytwarzanego podczas spalania tworzyw sztucznych, a wynikiem testu jest maksymalna gęstość światła.Służy do oceny właściwości dymowych tworzyw sztucznych w określonych warunkach.Zgodny z GB8323.2-2008 Plastic-Smoke Generation-Part II: Jednokomorowa metoda oznaczania gęstości dymu i ISO5659.2-2006 „ Plastic-Smoke Generation-Part II: Jednokomorowa metoda oznaczania gęstość światła".Całość składa się z zamkniętej komory testowej, fotometrycznego układu pomiarowego, stożka promieniowania, układu spalania, zapalnika, skrzynki testowej, stentu, przyrządu do pomiaru temperatury oraz oprogramowania do badania gęstości dymu;obwód został opracowany przy użyciu mikrokomputera jednoukładowego, o wysokiej zawartości technicznej i stabilnej wydajności.Przyrząd ten jest odpowiedni dla wszystkich tworzyw sztucznych, ma również zastosowanie do oceny innych materiałów (takich jak guma, pokrycia tekstylne, farby, drewno i inne materiały), przemysłu tworzyw sztucznych, przemysłu materiałów stałych, zakładów produkcyjnych i laboratoriów badawczych szeroko stosowanych.

Głównytechniczny wskaźniki i warunki pracy

Główne specyfikacje techniczne i warunki pracy urządzenia są w pełni oparte na warunkach technicznych określonych w normie krajowej GB/8323.2-2008, zgodnie z GB8323.2-2008 „Generacja dymu z tworzywa sztucznego-część II: Metoda jednokomorowa dla pomiar gęstości dymu metodą testową” i ISO5659.2-2006 Plastic-Smoke Generation-Part II: Jednokomorowa metoda oznaczania gęstości światła i zgodnie z powyższymi normami określonymi w terminach, wskaźnikach technicznych i wymaganiach technicznych jako podstawa do oceny działania sprzętu, warunków odbioru i kryteriów odbioru.

1. Rozmiar wnętrza komory dymnej: długi 914 mm ± 3 mm, szeroki 610 mm ± 3 mm, wysoki 914 mm ± 3 mm.

2. Rozmiar instrumentu: długi 1110 mm ± 10 mm, szeroki 750 mm ± 10 mm, wysoki 2040 mm ± 10 mm.

3. Moc: 220v, 4kw.(Należy wskazać całkowitą moc urządzenia)

4. (gęstość dymu) 0-924 automatyczna zmiana biegów na sześć biegów;

5. Zakres pomiarowy: 0,0001-100%;

6. Dokładność pomiaru: ± 3%;

7. Napięcie robocze: 200-240 v 50 Hz;

8. Temperatura otoczenia: temperatura pokojowa-40 ℃

9. Temperatura względna: ≤85%;

10. Środowisko pracy: działanie przyrządu, powinno unikać silnego bezpośredniego światła i żadnego zjawiska wymuszonego przepływu powietrza.

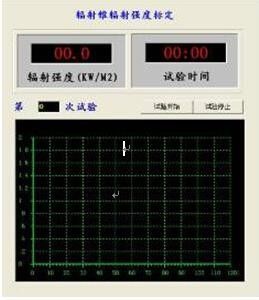

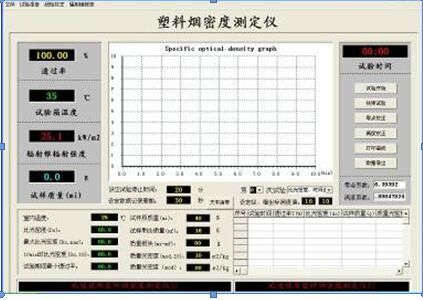

11. Oprogramowanie pomiarowe: jego interfejs operacyjny Windows XP, główne dane mogą być testowane, wykres światła dymu, gęstość światła właściwego, gęstość światła jakości, utrata jakości, wskaźnik utraty jakości, średnia gęstość dymu.Posiada również kalibrację, edycję, test, regulację parametrów i tak dalej interfejs operacyjny.

12. Styl LabVIEW.Pokazuje krzywą transmitancji i czasu.

13. Wielkość próbki: 75x75mm.

14. Napięcie źródła światła: napięcie robocze 6,5 V: 4 v ± 0,2 v.

15. Temperatura światła: 2200k±100k.

16. Prędkość światła o średnicy 51 mm, komputer automatycznie rejestruje gęstość światła w zależności od zmian światła.

17. Filtr: Zwiększ gęstość optyczną filtra 2.0;Gęstość optyczna filtra wynosi 3,0, a gęstość optyczna filtra 0,5, jedna to 3.

18. Dolny otwór ma grzałkę pierścieniową, powoduje, że okno świetlne ma temperaturę do 50 ℃-55 ℃, może spowodować, że na tej powierzchni stężenie dymu będzie najniższe.

19. Stożek grzewczy: moc 2600W, zakres regulacji temperatury: 0-1000 ℃, temperatura termopary, wyposażony w automatyczną kompensację zimnego końca.

20. Radiometr przepływu ciepła: komputerowe obliczanie akwizycji sygnału przepływomierza ciepła, wyposażone w orurowanie chłodzone wodą.

21. Grzałka pomocnicza: Moc 500 W, może zapewnić stabilność temperatury wewnętrznej komory testowej w zakresie 40 ℃ ± 10 ℃ lub 55 ℃ ± 10 ℃.

22. Przetestuj zmianę masy próbki poprzez ważenie wagi rekordów automatycznego pobierania, ważenie wagi 2000g, dokładność ważenia 0,1g, regulowana wysokość pręta ważenia.

23. Gaz: Ponad 95% czystości 3,5kpa±kpa, minimalne ciśnienie dla.

24. Komputerowa automatyczna kontrola, akwizycja, ewidencja i rozliczanie wyników.

25. Waga: około 500 kg.

26. Rozmiar instrumentu: 1,22mx0,68mx2m

27. Standard konfiguracji: zgodny z ISO 5659-2: 2006, GBt8323.2-2008

Inne parametry i wprowadzenie

1. Drzwi wejściowe mają okna i mogą blokować kontrolę działań nieprzezroczystego matu;

2. Instalacja dolna z kwadratowym pudełkiem zapobiega nadciśnieniu w kawałku folii aluminiowej do piaskowania, górna część ma wewnętrzne urządzenie do regulacji ciśnienia w pudełku

3. Źródło światła: żarówka 6,5 ​​V, długość fali optycznej 400 ~ 750nm

4. Odbiornik: dla fotopowielacza, przepuszczalność 0% dla braku światła, przepuszczalność 100% światła bez okluzji całkowicie.

5. Stożek promieniujący składa się z elementów grzejnych o mocy znamionowej 3500 W

6. Powierzchnia promieniowego stożkowego paleniska wynosi 50mm.

7. Intensywność promieniowania: regulowana w zakresie 10kw/㎡~50kw/㎡.Na środku powierzchni próbki znajduje się oświetlenie promieniowaniem 10kw/㎡~50kw/㎡.

8. Układ spalania: przez zawór regulacyjny, filtr, przepływomierz zaworu regulacyjnego, skład palnika.

9. Palnik: według składu zapalnika i dyszy, dysza nad powierzchnią próbki w pozycji poziomej 10 mm i umieszczona w pozycji środkowej próbki.
