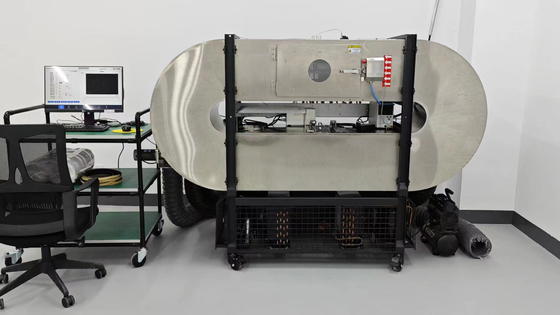

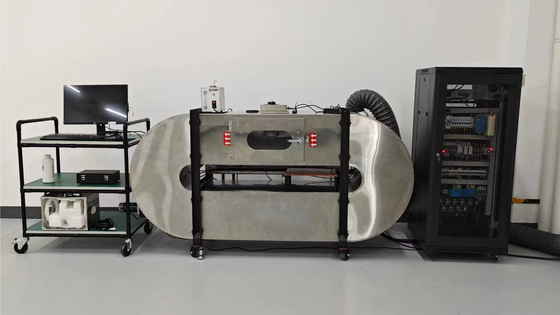

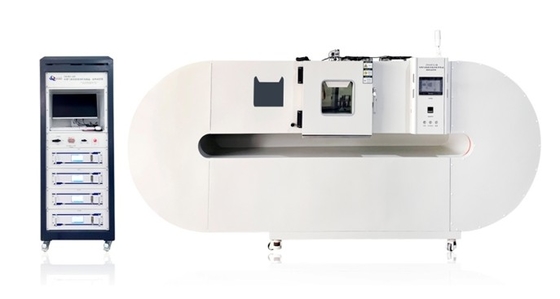

EN54-7/EN14604 Tunel badawczy detektorów dymu ognia

Wprowadzenie produktu

I. Zakres stosowania:

1.1 Ma zastosowanie do budynków cywilnych zamontowanych zgodnie ze światłem rozproszonym,zasada światła przenoszonego (zasada fotoelektryczna) działanie alarmu niezależnych czujników dymu, detektory dymu typu punktowego w każdym badaniu funkcjonalnym.

1.2 Elementy badawcze:

1.2.1 Badanie progu odpowiedzi

1.2.2 Badanie funkcjonalne

1.2.3 Badanie odwrócenia biegunowości

1.2.4 Badanie przy uruchomieniu

1.2.5 badanie powtarzalności;

1.2.6 badanie orientacji;

1.2.7 badanie spójności;

1.2.8 badanie przepływu powietrza;

1.2.9 badanie oświetlenia otoczenia;

1.2.10 Badanie wysokiej temperatury

II norma

2.1 Zgodne z normą EN54-7"detektory dymu typu punktowego": EN14604

III główne cechy techniczne:

3.1 Pudełko pierścieniowe: konstrukcja modułowa, z przeddziurą czujnika, zarezerwowanym interfejsem ramki wtyczki produkcyjnej, z przestrzenią do modernizacji i rozbudowy;

3.2 Część sterująca: opracowana przez GXWORKS2 i oprogramowanie do rozwoju GOOLMAYHMI, z przejrzystym i prostym interfejsem, może automatycznie identyfikować alarm, zmianę powietrza, rejestrację, automatyczne obracanie kąta,przełączanie prędkości wiatru, itp. i wyświetlają parametry badawcze, takie jak prędkość wiatru, temperatura, stężenie i szybkość wzrostu dymu;

3.3 Gęstościomierz optyczny: odblaskowy, konstrukcja izolacji drgań, automatyczna korekcja zerowa, automatyczna korekcja odchylenia pomiaru zanieczyszczenia dymem;

3.4 Dym testowy: stosowanie płynnego generatora parafiny aerozolu. Jednolite rozkład wielkości cząstek, stabilna produkcja dymu, wielkość cząstek stanowi ponad 90% liczby cząstek dymu.Automatyczne wytwarzanie dymu, w trybie zamkniętej pętli kontroli szybkości wznoszenia się dymu przez urządzenie sterujące, automatycznie usuwa pozostały dym z rurociągu;

3.5 Skrzynka do wprowadzania wiatru w obiegu, mieszania dymu i ogrzewania: sześć wentylatorów w obiegu, wentylator z użyciem sterowania PWM, dwuwarstwowa tablica mieszania dymu, pręt grzewczy sterowania SCR;

3.6 Płytka podnosząca z napędem silnikowym: sterowana przez serwomotor, automatycznie regulujący azymut płyty podnoszącej instalacji dymu, ustawionej z płytką adaptera;

3.7 Część wymiany dymu wydechowego i powietrza: sterowana przez wentylator o dużym przepływie, z zaworem awaryjnym sterowanym za pomocą programu komputerowego;

3.8 Układ wchłaniania powietrza: zastosowany wielowarstwowy filtr zapewniający wchłanianie czystego powietrza do komory dymnej;

IV. Główne parametry techniczne:

4.1 Skład przyrządu: składa się z pierścieniowego pudełka, urządzenia wytwarzającego dym, obszaru badawczego, pomiaru stężenia dymu, części regulującej przepływ powietrza i części pomiarowej;

4.2 Pudełko badawcze:

4.2.1 Skład: składa się z obszaru badawczego, silnikowego dysku podnoszącego, części wydechowej i wymiany powietrza, części wpuszczającej powietrze i części pomiarowej;

4.2.2 Konstrukcja: zamknięta struktura hermetyczna pudełka, składająca się z trzech warstw, wewnętrzna warstwa z folii aluminiowej, środkowa ze warstwy izolacyjnej gumowo-plastikowej,i zewnętrzna powłoka to elektrostatyczna farba do pieczenia o wysokiej temperaturze.

4.2.3 Specyfikacja: obszar badawczy wynosi 425 mm*425 mm*1100 mm;

4.2.4 Prędkość przepływu powietrza: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Urządzenie wytwarzające dym:

4.3.1 Próbki dymu: przy użyciu generatora płynnych parafin aerosoli;

4.3.2 wielkość cząstek: 0,2 mm ~ 1,0 mm, stanowiąca ponad 90% liczby cząstek dymu;

4.3.3 Dobra odtwarzalność i stabilność rozkładu wielkości cząstek;

4.3.4 Prędkość wtrysku dymu do komory dymnej: detektor fotoelektryczny (wartość m): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Stabilność wytwarzania dymu i dymu badawczego: zapewnienie stabilności dymu badawczego poprzez monitorowanie stabilności szybkości wzrostu dymu dBm-1min-1;

4.3.6 Tryb sterowania wytwarzaniem dymu:

4.3.6.1 Tryb wzrostu dymu: stopniowe zwiększanie stężenia dymu zgodnie z ustawioną wcześniej szybkością wzrostu dymu i korekta szybkości wzrostu dymu w procesie w zamkniętym cyklu;

4.3.6.2 Tryb stałego dymu: utrzymywanie wartości stężenia dymu na ustawionym poziomie po podniesieniu dymu do stałego stężenia,i szybkość wahań stałego stężenia dymu nie przekracza ±00,01 dB/m.

4.4 Pomiar progu odpowiedzi:

4.4.1 Metoda pomiaru: istnieją metody pomiaru optyczne;

4.4.2 Pomiar prógów odpowiedzi metodą optyczną.

4.4.2.1 Zasada działania: przy wartości współczynnika czułości świetlnej m (jednostka dB/m) moment alarmowy detektora gęstości dymu, mierzonego przez detektor fotoelektryczny, tj.z wartością współczynnika wrażliwego na światło m (jednostka dB / m), formuła obliczeniowa wynosi m = (10 / d) lg (P0 / P);

4.4.2.2 Długość pomiaru optycznego: nie więcej niż 1,1 m;

4.4.2.3 Emitent: długość fali wiązki 800 nm ~ 950 nm;

4.4.2.4 czas reakcji (T90): ≤3 s;

4.4.2.5 Zakres pomiarów: zakres współczynnika redukcji światła 0,001 do 1,1 dB/m;

4.4.2.6 Błąd pomiarowy: (m*5%±0,02) dB/m;

4.4.2.7 rozdzielczość: 0,001 dB/m;

4.4.2.8 Przed każdym pomiarem odczyt przyrządu pomiarowego porównuje się z odczytem w czystym powietrzu (punkt zerowy), a błąd pomiaru wynosi ≤ 0,02 dB/m;

4.4.2.9 Źródło światła: źródło światła podczerwonego o długości 800 nm do 950 nm;

4.4.2.10 Odbiornik: Japonia Hamamatsu krzemowa lampka.

4.5 Badanie w wysokiej temperaturze:

4.5.1 Temperatura pracy komory dymnej: temperatura pokojowa ~70°C;

4.5.2 Szybkość wzrostu temperatury: < 1°C;

4.5.3 Moc ogrzewania: 3 kW;

4.5.3 Jednolitość temperatury: odchylenie każdego obszaru na przekroju poprzecznym obszaru badawczego ≤ 0,2 °C;

4.5.4 Pojazd jednym klawiszem, automatyczna identyfikacja alarmu, automatyczne zakończenie obrotu kątem, badanie progu na zimno, ogrzewanie, zachowanie ciepła, badanie progu na wysoką temperaturę, rejestracja, resetowanie kąta.Krzywa temperatury, można zobaczyć krzywą stężenia dymu, krzywą wzrostu częstotliwości dymu;

4.6 Urządzenie błyskowe:

4.6.1 Konstrukcja: sześciokątne pudełko sześciokątne z czterema powierzchniami niepożywczymi, wyłożonymi na wewnętrznej stronie błyszczącą folią aluminiową;

4.6.2 Lampy fluorescencyjne: każda lampa fluorescencyjna ma moc 30 W, temperaturę koloru 3200 K^-4200 K i średnicę około 380 mm. Są one mocowane wewnątrz każdej z czterech zamkniętych powierzchni;

4.6.3 Detektor jest zamontowany w środku górnej powierzchni sześciokąta tak, aby światło mogło dotrzeć do detektora z góry, z dołu i z boków;

4.6.4 Światło: pierwsze starzenie się w ciągu 100 godzin po użyciu, używanie w ciągu 2000 godzin po usunięciu światła;

4.6.5 Wymiary zewnętrzne: 380 * 380 * 380 mm.

4.7 Sekcja sterująca:

4.7.1 składa się z dwóch części: ekranu dotykowego i części sterującej komputerem;

4.7.2 krzywa badania: krzywa stężenia dymu, krzywa wzrostu dymu;

4.7.3 Dostęp do danych i rejestrowanie: automatyczne przechowywanie danych z badań, maksymalnie 10000 pozycji na pozycję, może tworzyć raport EXCEL;

4.7.4 Akwizycja danych: składa się z karty akwizycyjnej, modułu temperatury, modułu AD;

4.8 ogólna struktura:

4.8.1 Materiał podwozia: główna część ciała wykonana z wysokiej jakości stali, elektrostatyczna farba pieczeniowa o wysokiej temperaturze;

4.8.2 Ogólne wymiary: długość * szerokość * wysokość 2600 mm * 820 mm * 1640 mm;

4.8.3 Materiał pudełka: USU304 # ze stali nierdzewnej, środek 10 mm bawełny termoizolacyjnej;

4.8.4 Sposób mocowania: wyposażenie jest wyposażone w kółka (z hamulcami), całą skrzynkę dymu można regulować poprzez ogólne podnoszenie (150 mm)

4.8.5 Zasilanie: AC220V, całkowita moc 3,5 kW.

4.9 Wykorzystanie środowiska:

4.9.1 Stosowana temperatura otoczenia: 13°C-35°C;

4.9.2 Stosowana wilgotność względna: 55% ± 20

4.9.3 Podłoga powinna być płaska i solidna;

4.9.4 wentylacja otoczenia;

4.9.5 Środowisko antywibracyjne, antyświetlne
