UL 1685 / UL 2556 Standardowa pionowa komora badawcza płomienia i dymów dla kabli światłowodowych

UL 1685 / UL 2556 Standardowa pionowa komora badawcza płomienia i uwalniania dymu dla drutu, kabla i kabli światłowodowych

I. Zastosowanie

1.1 Stosowane do sprawdzania standardów spalania FT4 pionowego Man Yan i emisji dymu kabli i kabli światłowodowych;

1.2 Metoda badania: kabel i kabel światłowodowy wiązane pionowo z płonącym stożkiem, koniec badania w celu sprawdzenia wysokości spalania kabla i kabla światłowodowego oraz wytwarzania dymu.

II.Zasady:

2.1 UL2556-2016 "Metody badań drutów i kabli" sekcja 9.6 "Próby płomienia w pionowej tacy (metoda 1-pionowa tacy i metoda 2-FT4). -FT4) " oraz dodatek H;

2.2 Zgodność z normą UL1581-2019 "Referency Standard for Electrical Wires, Cables, and Flexible Cords", sekcja 11.1.

oraz "Flexible Cords", sekcja 1164 "FT4/IEEE 1202 Vertical-Tray Flame Test";

2.3 Zgodność z normą UL1685-2018 "Standard dla testowania rozprzestrzeniania się ognia i emisji dymu w pionowych płytach kabli elektrycznych i włókien optycznych".

Po trzecie, główne parametry techniczne:

3.1 Kompozycja przyrządu: skrzynka badawcza, wieża zbierania dymu, rurociągi, źródło zapłonu, ramka badawcza, system optyczny, zbieranie i przetwarzanie danych oraz inne elementy;

3.2 Pokój badawczy:

3.2.1 Rozmiar wewnętrzny: wysokość 3353 mm, długość 2438 mm, szerokość 2438 mm;

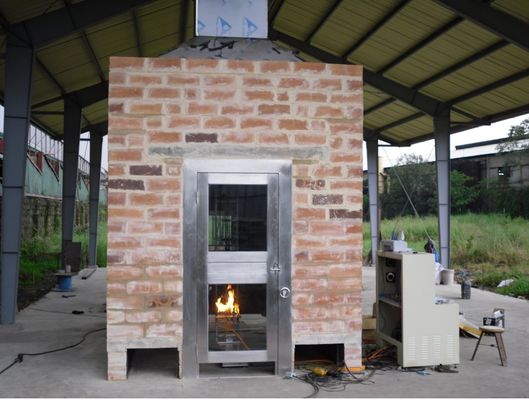

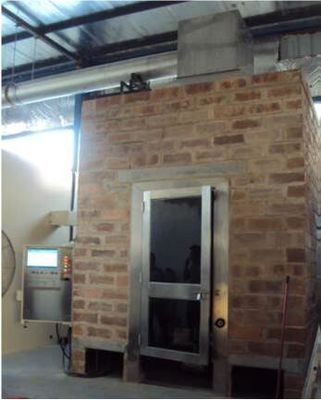

3.2.2 Konstrukcja: wykonana z kwadratów z cegły (zob. rys. 1) lub z paneli ze stali nierdzewnej z izolacją termiczną (zob. rys. 2),

3.2.3 Drzwi wejściowe: przed komorą badawczą znajduje się drzwi wejściowe o wysokości 2,1 m, szerokości 0,9 mm, wykonane ze stali nierdzewnej, z oknem obserwacyjnym,okno obserwacyjne składa się ze szkła hartowanego- rozmiar okna obserwacyjnego dla kwadratu 457 mm * 457 mm, z lewej i prawej przed i po łącznej czwórce tego samego okna obserwacyjnego;

3.2.4 Wieża zbierania dymu: górna część ma kształt stożka, kąt nachylenia 40 stopni, zainstalowana w stożku na górze wieży zbierania dymu o wymiarach 914 mm kwadratowych.

3.2.5 Źródło powietrza: Na dnie komory badawczej znajdują się cztery wejścia powietrza, przednie po lewej i prawej stronie mają długość i szerokość 559 mm*343 mm,środek przedniej części (dolna część drzwi) wynosi 914 mm*343 mm, a tylna część ma długość i szerokość 2438 mm*305 mm;

3.2.6 Oświetlenie: po lewej stronie pomieszczenia badawczego umieszczone są dwie lampy oświetleniowe.

3.2.6 Taśma (stawka badawcza):

3.2.6.1 Konstrukcja: składa się z ramy ze stali nierdzewnej o szerokości 305 mm, głębokości 76 mm i wysokości 2400 mm, z każdą drabiną w środku oddaloną o 25 mm,o długości 305 mm i szerokości 13 mm,.

3.2.6.2 Zainstalowanie na paletce stali o wymiarach 610 x 610 mm i grubości 3,2 mm.

3.2.6.3 Paleta jest zamontowana pionowo w geometrycznym środku komory badawczej.

Stalowe drabinki, płomienie, wózki

3.3 Źródło zapłonu pilota:

3.3.1 przez pochodnię gazową propanową typu paskowego oraz wspierającą mieszarkę przepływową i mieszarkę venturi, pochodnię do płaskiego dysku ze stali nierdzewnej o długości 341 mm, szerokości 30 mm,jego powierzchnia ogniowa z 242 otworami o średnicy 1Otwory te znajdują się w środku odległości 3,2 mm, rozmieszczone w trzech rzędach, każdy rząd wynosi odpowiednio 81, 80 i 81, rozmieszczone w nominalnym zakresie 257 mm * 5 mm.

3.3.2 Położenie źródła zapłonu: Palnik umieszcza się poziomo, 76 mm od przedniej powierzchni próbki drutu i symetrycznie do osi stalowej drabiny.Punkt zapłonu pochodni znajduje się w środku stalowej drabiny pomiędzy dwoma skrzyżowanymi przodu i znajduje się co najmniej 457 mm od dolnego końca próbki.

3.3.3 Przepływometer:

3.3.3.1 stosuje się przepływometer masy;

3.3.3.2 przepływomierz propanu: 230 mm3/s;

3.3.3.3 przepływozmeter powietrza: 1330 mm3/s;

3.3.3.4 wyposażone w miernik wysokości płomienia.

3.4 Układ optyczny: składa się z części nadającej i części odbierającej, a odległość między źródłem światła a fotokomórką krzemową wynosi 910 mm;

3.4.1Część emitująca: lampa kominowa z żarówką kwarcową.

3.4.1.1 Standardowa moc: 100w

3.4.1.2 Napięcie standardowe: DC 12v

3.4.1.3 Standardowy strumień świetlny: 2000lm-3000lm

3.4.1.4 Żarówka jest zasilana 12v, napięcie jest stabilne w ±0,01v, żarówka jest zamontowana w osłonie, a soczewka składa się z soczewki do regulacji wiązki.

3.4.1.5 Odbiornik: fotoczelka krzemowa,jego reakcja widmowa i fotometr Międzynarodowej Komisji ds. Oświetlenia (CIE), aby dopasować przepuszczalność światła do 0% dla światła bez przepuszczalności światła wynosi 100%Światło nie przeszkadza.

3.4.1.6 Zbieranie danych: sygnał wyjściowy fotoceluły jest przetwarzany przez mikrokomputer w ciągły zapis ilości odcienia dymu, bezpośrednio odczytywalnej gęstości optycznej i przepuszczalności.Operacja sesji WINDOWSXP, styl LABVIEW, wyświetlanie wyników pomiarów w czasie rzeczywistym podczas badania i dynamiczny wykres idealnej krzywej. Dane mogą być trwale zapisywane, dostępne i drukowane,i raporty mogą być drukowane bezpośrednio.

3.5 Próbka rurą:

3.5.1 średnica wewnętrzna wynosi 405 mm, a długość 5500 mm, wykonana z stali nierdzewnej USU304#;

3.5.2 Rura jest podłączona do maszyny zbierania; średnica wewnętrzna rury D wynosi 405 mm w celu stworzenia jednolitego rozkładu przepływu w punkcie pomiaru,długość prostego przełomu rury w punkcie, w którym ruro jest podłączone do wieży zbierania, wynosi 3600 mm.

4.5.2 Materiał próbnej rury: użycie rury dwuskładnikowej, wewnętrzna warstwa o grubości 1,2 mm ze stali nierdzewnej USU304, środkowa warstwa azbestu, zewnętrzna warstwa o grubości 1,2 mm z białego żelaza.

4.5.3 Jednocześnie, w celu dokładnego pomiaru przepływu, nasza firma zgodnie z przepisami normy Unii Europejskiej EN14390, poprzez deflektor arkusz,przed i po sekcji badawczej, aby utworzyć równomierną powierzchnię przepływu.

4.5.4 Przepływ objętościowy w rurze badawczej: przepływ objętościowy podczas badania utrzymywany jest na poziomie 0,65 ± 0,5 m3/s przepływu spalin.

4.5.5 sonda dwukierunkowa.

4.5.5.1 Miejsce instalacji: dwukierunkowa sonda do pomiaru przepływu objętościowego w rurze wydechowej,sonda jest zainstalowana po lewej stronie zbiornika od długości linii środkowej rurociągu w pozycji 4000 mm, do końca rury testowej łączącej rurę o długości 1500 mm. sonda o długości 32 mm, zewnętrzna średnica cylindra 16 mm, wykonana z stali nierdzewnej.Komora gazowa jest podzielona na dwie identyczne komory, a różnica ciśnienia pomiędzy tymi dwoma komorami jest mierzona za pomocą przetwornika ciśnienia;

4.5.5.2 czujnik ciśnienia różniczkowego: do pomiaru ciśnienia różniczkowego w rurociągu stosuje się wysokoprzyjrzysty czujnik ciśnienia różniczkowego.zakres wynosi (0 ~ 200) Pa, dokładność ± 1 Pa, czas reakcji czujnika ciśnienia 90% wyjścia do 1 s;

4.5.6 termokoupla: złożone przepisy GB/T16839.1-1997 dla termokoupli pancernej typu K do pomiaru temperatury gazu w rejonie w pobliżu sondy.

4.6 System sterowania: specjalne oprogramowanie do opracowywania przyrządów firmy NI USA LabeView, a także karta sterowania pozyskiwaniem danych Taiwan Advantech;kontrolę procesu badawczego można przeglądać w krzywych danych badawczych w czasie rzeczywistym, może osiągać automatyczne pozyskiwanie i przetwarzanie danych, zachowanie danych i wyniki pomiarów wyjściowych.

Pokój z cegieł będzie wytwarzany przez klienta końcowego, rysunki zostaną przesłane przez SKYLINE

Prace budowlane, w tym budowa platformy dla 8,3-metrowych kanałów i wentylatora wydechowego, będą w zakresie klienta.
