SAE J2302 Aparatura do testowania efektywności termicznej izolacji tulei

SAE J2302 Aparatura do badania efektywności termicznej izolacji tulei

Wprowadzenie produktów

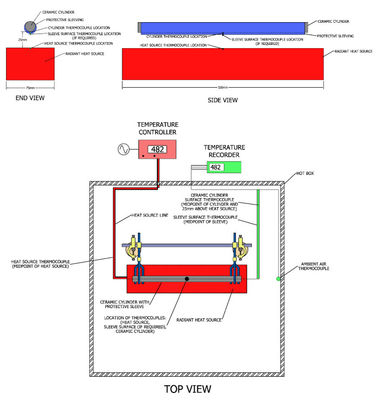

To badanie laboratoryjne musi umożliwiać pomiar odporności na przepływ ciepła promieniującego materiałów izolacyjnych w tulei, rurze lub taśmie.Skuteczność tulei określa się mierząc różnicę temperatur czarnego ceramicznego cylindra z tuleją ochronną i bez niej.

Kompozycja

Gorące pudełko (załącznik 2)

Wymiary wewnętrzne 500 x 500 x 500 mm.

Aluminiowa konstrukcja profili z izolowanym panelem (stal nierdzewna + izolacja + stal nierdzewna), na spodzie i po bokach.

Na górnej powierzchni należy przewidzieć system otwierania i zamykania.

Od frontu należy przewidzieć drzwi z bulajem.

Należy również zapewnić nóżki, z dwiema opcjami: stopy 2-10 cm do postawienia na stole lub stopy 50-80 cm do postawienia na ziemi

Promiennikowe źródło ciepła (załącznik 3)

Promiennik „Itech” (712400) 1500 W Już dostępny w GREMTEK - Zapewnij obudowę do mocowania promiennika i izolację tylnej powierzchni - Regulacja za pomocą bezdotykowego czujnika na środku promiennika (KEYENCE FT-H50 - załącznik 4)

Termopara K (załącznik 4)

Sonda termoelektryczna typu K z parą pozorną - SV2000.

Kompensowane zakończenie miniaturowego złącza męskiego.

Regulator / Rejestrator lub układ automatyki

Regulator musi umożliwiać regulację temperatury na powierzchni źródła ciepła.

Regulacja musi odbywać się za pomocą termopary bezdotykowej (np. Keyence FT-H50K - załącznik 4).

Rejestrator lub układ automatyki musi przechowywać wszystkie pomiary temperatury (źródła i termopary typu K).

Dane te muszą być łatwo dostępne z dowolnego komputera podłączonego do sieci.Ekstrakcja danych może być przetwarzana za pomocą programu Excel.

Rejestrator lub system automatyki musi umożliwiać zdefiniowanie:

Która termopara steruje źródłem ciepła Częstotliwość zapisu (przykład: zapis temperatury co 1 lub 5 sekund).

Zapisz czas rozpoczęcia i zakończenia (jeśli to możliwe)

Dodaj komentarze (jeśli to możliwe)

Zdefiniuj nazwę dla podłączonych termopar (jeśli to możliwe)

Możliwość rejestracji do 12 termopar typu K z wtyczką MMK do miniaturowych złączy (załącznik 4)

Podpora cylindra

Musi to być w stanie mocno trzymać cylinder na końcach równoległych do tego promienia zgodnie z różnymi średnicami.

Demontaż butli powinien być łatwy do przeprowadzenia wraz z jej wymianą (testowanie z zabezpieczeniem lub bez).

Odległość między powierzchnią promieniującą a powierzchnią promieniującą powinna być łatwo regulowana w zakresie od 5 do 100 mm.

System pozycjonowania powinien umożliwiać przystosowanie się do użycia innych podpór niż cylindry.Na przykład: płyty, części klienta,…

Ten system pozycjonowania musi być przystosowany do stosowania podpór innych niż cylindry.Np. płyta, części klienta itp.
