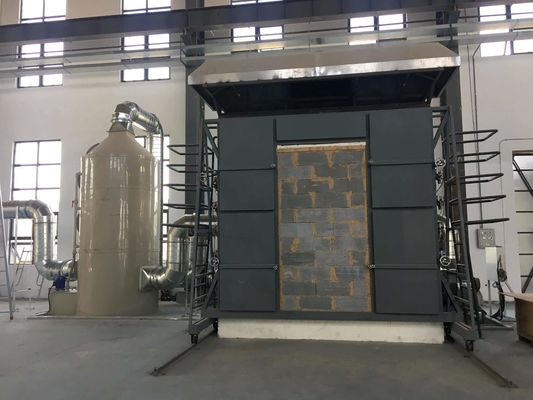

BS EN 1365 Test odporności ogniowej pionowego pieca dla ścian części nienośnych

BS EN 1365 Piec pionowy doBadanie odporności ogniowej ścian nienośnych Część 1 Ściany

I. Zakres zastosowania:

1.1 Ma zastosowanie do badania odporności ogniowej zestawów drzwi i żaluzji zainstalowanych w otworach pionowych elementów oddzielających;takie jak drzwi wahadłowe, drzwi obrotowe, drzwi przesuwne poziome, drzwi przesuwne pionowe (w tym drzwi przesuwne linkowe i segmentowe), drzwi rolowane, inne drzwi przesuwne, harmonijkowe, drzwi klapowe, panele przesuwane w ścianie itp., a także badanie odporności ogniowej drzwi budowlanych z drzwiami bez drzwi i żaluzji.

II.Normy

2.1 Zgodność z normą BS EN 1364-1:2015: „Badanie odporności ogniowej elementów nienośnych Część 1: Ściany

III.Główne cechy wydajności pieca pionowego:

3.1 Jeden piec może być używany do wielu celów i może być zgodny z wieloma normami.

3.2 Zastosuj kartę akwizycji o wysokiej precyzji, aby zbierać dane dotyczące różnych aspektów, takich jak temperatura, ciśnienie i natężenie przepływu każdej drogi, oraz analizować, przetwarzać i kontrolować za pomocą mikrokomputera w celu uzyskania reprodukcji rzeczywistych informacji w czasie spalania i bezpośrednio uzyskiwać wyniki za pomocą analizy i określania mikrokomputerów;cała maszyna przyjmuje wszystkie wysokiej jakości urządzenia, aby zapewnić, że system jest wysokiej jakości, działa z dużą prędkością i jest zaawansowany.

3.3 Zastosuj precyzyjną kartę akwizycji + moduł wieloobwodowy + PLC + komputer i zaimplementuj tryb automatycznego sterowania PID, z doskonałą stabilnością, powtarzalnością i odtwarzalnością.

3.4 Przyjęcie interfejsu operacyjnego WINDOWS XP i LabView, specjalnego oprogramowania programistycznego dla globalnego sprzętu precyzyjnego, styl interfejsu jest świeży, piękny i prosty.Podczas testu wyniki pomiarów są wyświetlane w czasie rzeczywistym i dynamicznie rysowana jest idealna krzywa, a dane można zapisać, odczytać i wydrukować na stałe.Dzięki wysokiej inteligencji, obsłudze menu z przewodnikiem, łatwym i intuicyjnym funkcjom, dzięki czemu wyniki testów są dokładniejsze.

3.5 Żywotność pieca wynosi ponad 15 lat, a piec zbudowany jest w amerykańskiej technologii GOVMARK (Gomak).Struktura pięciowarstwowa, gdy temperatura warstwy wewnętrznej 1300 ℃, temperatura warstwy zewnętrznej jest temperaturą pokojową;długa żywotność, materiał izolacyjny warstwy wewnętrznej (części zużywające się) jest łatwy do wymiany.

3.6 Wiele systemów ochrony bezpieczeństwa, w tym ochrona termiczna kanału powietrznego, ochrona przed spadkiem ciśnienia, ochrona przed wyciekiem, wykrywanie wycieku gazu, ochrona bezpieczeństwa przewodu gazowego, ochrona bezpieczeństwa palnika i inne urządzenia bezpieczeństwa w celu zwiększenia współczynnika bezpieczeństwa we wszystkich aspektach.

3.7 Gorące powietrze o wysokiej temperaturze wydobywane z pieca jest chłodzone wodą i powietrzem, a woda wykorzystuje wodę obiegową, co poprawia oszczędność energii.

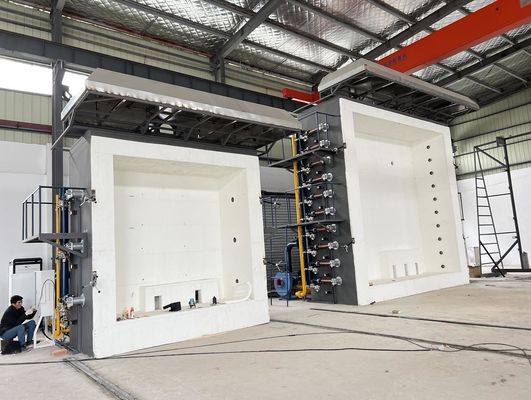

IV.Piec pionowy Projekt konstrukcyjny pieca

4.1 Budowa pieca: Piec jest zaprojektowany na ponad 15 lat, a piec zbudowany jest w technologii GOVMARK (Gomak) z USA.Struktura pięciowarstwowa, gdy warstwa wewnętrzna ma 1300 ° C, temperatura warstwy zewnętrznej jest temperaturą pokojową;długa żywotność, materiał izolacyjny (części zużywające się) warstwy wewnętrznej jest łatwy do wymiany.Pięciowarstwowa struktura, od zewnątrz do wewnątrz, wygląda następująco: pierwsza warstwa to stalowa rama;druga warstwa jest zbudowana z czerwonej cegły jako obrzeże;trzecia warstwa to ogniotrwały azbest wysokotemperaturowy;czwarta warstwa to cegły ogniotrwałe;piąta warstwa zawiera cyrkonową ogniotrwałą bawełnę wysokotemperaturową o temperaturze ogniotrwałej 1600°C.

4.2 Materiały odporne na wysokie temperatury.

4.2.1 cegły ogniotrwałe: temperatura użytkowania dla najwyższej odporności na temperaturę 1750 ℃, długotrwała odporność na wysoką temperaturę 1600 ℃, gęstość nasypowa 1,0 g / cm3, wytrzymałość na ściskanie w temperaturze pokojowej wyższa niż 3,2 MPa, 1400 ℃ refired zmiana linii o 0,5%, termiczna przewodność lepsza niż 0,4W/m - K.

4.2.2 przemysłowe spoiwo ogniotrwałe do klejenia: stosować temperaturę 1400 ℃.

4.2.3 bawełna odporna na wysokie temperatury w piecu: przy użyciu ogniotrwałej bawełny wysokotemperaturowej zawierającej cyrkon, grubość 50 mm, długotrwała temperatura ogniotrwała 1600 ℃, specjalne materiały izolacyjne do pieców przemysłowych.

4.3 Materiał na ramę: dobór zgodnie z „Podręcznikiem projektowania pieców przemysłowych” (wydanie trzecie), rozdział 11 – elementy konstrukcyjne pieca, rozdział 3 – dobór stali, słup pieca, słupek boczny, belka stopy łukowej, belka siłowa i cięgno itp. wybierz stal Q235-A, blachę stalową zewnętrznej ściany pieca wybierz stal Q215-A.Materiał ze stali pieca: nie mniej niż Q235;blacha stalowa pieca: grubość ≥ 3mm.materiał korpusu pieca poziomego z ramą stalową, wymienną.

4.4 rozmiar pieca: 3000 mm (szer.) * 3000 mm (wys.) * 1500 mm (gł.).

4.5 konstrukcja stalowa pieca i obróbka antykorozyjna rur: przy użyciu trzech warstw powłoki, wszystkie odporne na wysokie temperatury powłoki antykorozyjne, zewnętrzna warstwa czerni i szarości.

4.5 fundament pieca testowego, użyj miejsca.

4.5.1 Fundament pieca testowego: fundament musi być mocny i równy, a nacisk na podłoże wynosi 750 kg/m2.

4.5.2 Wymagana wysokość podłogi wynosi powyżej 5,5 metra, a całkowita powierzchnia użytkowa obszaru testowego, sterowni, pomieszczenia gazowego, części oczyszczania i części do pobierania próbek wynosi ponad 150 metrów kwadratowych.

4.5.3 Wymagania środowiskowe: dobrze wentylowane i łatwe w obsłudze.W pobliżu nie ma materiałów łatwopalnych i wybuchowych.Zaleca się trzymać z dala od obszarów miejskich i mieszkalnych oraz zakładów konstrukcji stalowych.
