SBI Produkty budowlane Jednorazowe palniki materiałów budowlanych Tester palności / urządzenie EN13823

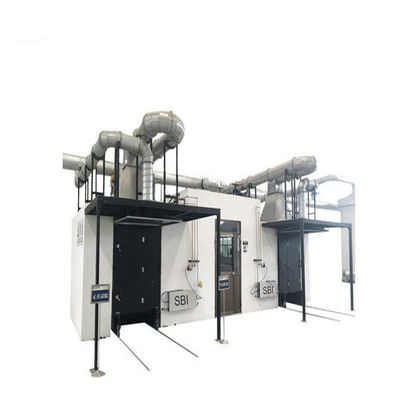

Urządzenie do badania palności pojedynczego elementu palącego SBI / Urządzenie EN13823


Funkcje

1. Kluczowe części maszyny to importowane komponenty: takie jak sprzęt do analizy dwutlenku węgla i tlenu.

2. Styl interfejsu operacyjnego i wydajność są równoważne z brytyjskim FTT, niektóre parametry są lepsze.

3. Łatwa konserwacja, szybka, późniejsza wymiana części niż FTT minimum mniej niż 50% do 70%, nie będzie problemów z konserwacją.

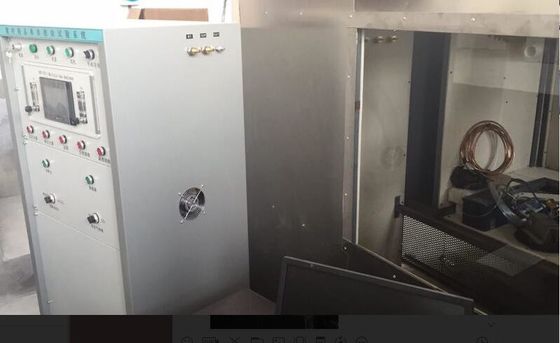

4. Z importowaną zintegrowaną szafą sterowniczą.

Parametry techniczne

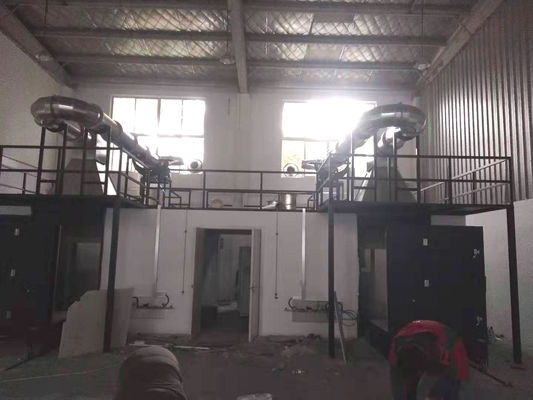

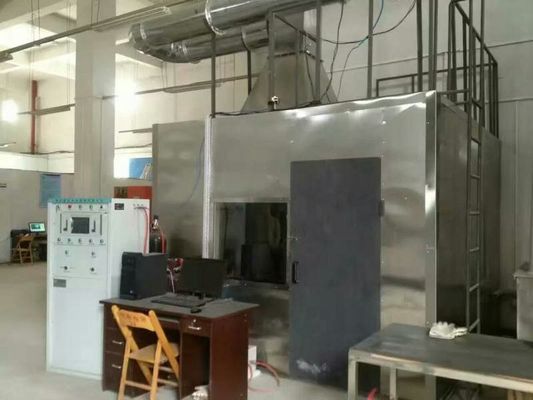

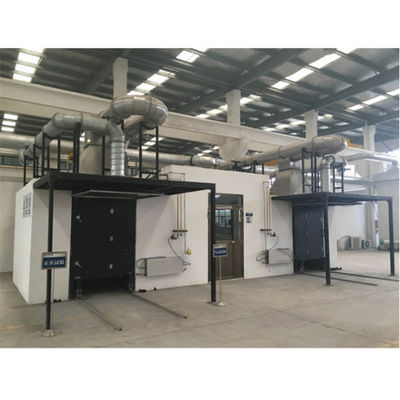

1. Skład: ten sprzęt testowy obejmuje laboratorium spalania, pomieszczenie kontrolne, 2 małe wózki, rurę wydechową, ramę mocującą, system zbierania spalin, zintegrowane urządzenie pomiarowe, urządzenie do zbierania i analizy danych, urządzenie do sterowania dopływem gazu.

2. Komora spalania: długość (3,0 ± 0,2) m × szerokość (3,0 ± 0,2) m × wysokość (2,4 ± 0,1) m.

3. Z płytą ze stali nierdzewnej i płytą z krzemianu wapnia A1 tworzącą standardową komorę spalania, piec testowy powinien być zainstalowany lokalnie;

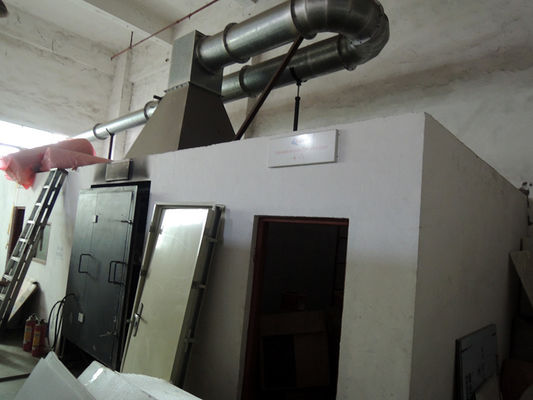

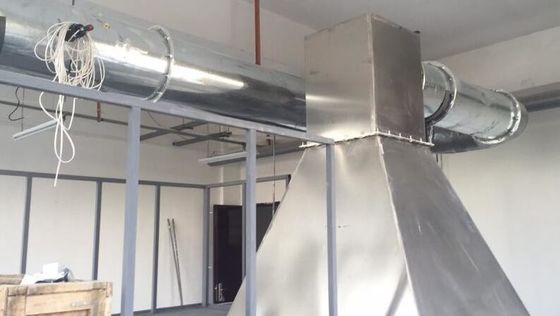

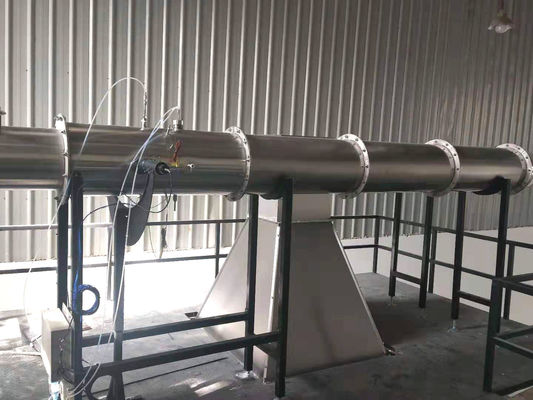

4. Na górze pomieszczenia znajduje się okap zbierający i rura dymowa łącząca rurociąg poboru próbek. Ciepło spalania i produkty spalania próbki są odprowadzane przez rurę wydechową podczas testu.

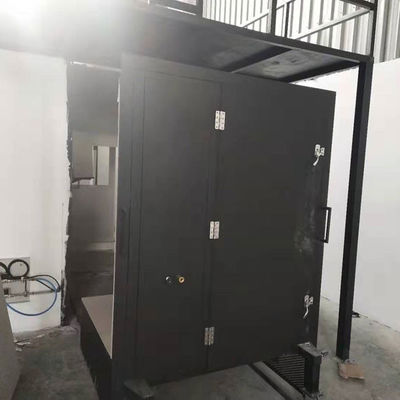

5. Komora spalania na ścianie posiada otwór, ułatwiający wejście małego wózka, pod wózkiem przestrzeń do naturalnego wypływu powietrza; pionowa płyta testowa po obu stronach przedniej powierzchni obu stron są otwarte na okno obserwacyjne.

6. Źródło zapłonu, umieszczone na wózku w pionowym rogu palnika piaskowego propanu o mocy 31 kW (długość boku 250 mm, wysokość 80 mm).

7. Pozycja wózka polega na tym, że otwór wózka na jego tylnej stronie ma zamykać otwory w ścianie komory spalania. Aby równomiernie rozprowadzić przepływ powietrza wzdłuż podłogi komory spalania, na wlocie powietrza na dole wózka znajduje się perforowana płyta (średnica perforacji 8 mm, powierzchnia otwarta stanowi 60% całkowitej powierzchni).

8. Z regulowanym mocowaniem, ładowanie i rozładowywanie próbek jest bardzo wygodne.

9. Palnik piaskowy: jeden na podłodze wózka (palnik główny), drugi zamocowany na słupku ramy, gaz propanowy przechodzi przez palnik piaskowy i wytwarza moc cieplną 30,7 ± 2,0 kW.

Pomiar tlenu

System akwizycji danych może zbierać stężenie tlenu, stężenie tlenku węgla, temperaturę, gęstość dymu, szybkość wydzielania ciepła, szybkość utraty masy itp., może być przechowywany.

SBI.pdf

Zasada testu

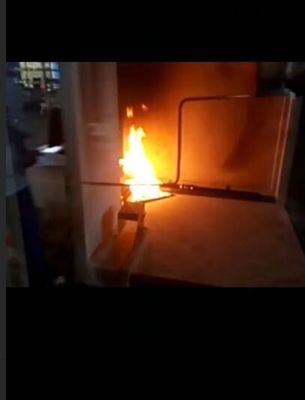

Próbka składająca się z dwóch pionowych skrzydeł ustawionych pod kątem prostym jest wystawiona na działanie płomienia wytworzonego przez palnik główny u podstawy prawego kąta, płomień jest wytwarzany przez spalanie gazu propanowego, gaz propanowy przechodzi przez palnik piaskowy i wytwarza (30,7 ± 2,0) kW mocy cieplnej.

Wydajność spalania próbki jest oceniana podczas całego procesu testu trwającego 20 minut. Parametry wydajności obejmują: wydzielanie ciepła, produkcję dymu, rozprzestrzenianie się płomienia oraz kapanie i cząstki stałe.

Przed zapaleniem palnika głównego, wydajność cieplna i produkcja dymu samego palnika powinny być mierzone przez krótki czas za pomocą palnika pomocniczego oddalonego od próbki.

Niektóre parametry można mierzyć automatycznie, inne można uzyskać przez inspekcję wizualną. Rura dymowa jest wyposażona w czujnik do pomiaru temperatury, tłumienia światła, ułamków molowych O2 i CO2 oraz przepływu powietrza w rurociągu. Wartości te są automatycznie rejestrowane i wykorzystywane do obliczenia objętościowego natężenia przepływu, szybkości wydzielania ciepła (HRR) i szybkości dymu (SPR).

Poprzeczne rozprzestrzenianie się i spalanie płomienia oraz cząstki stałe można mierzyć metodą wizualną.

Zastosowania

- Testy klasyfikacji ogniowej materiałów i wyrobów budowlanych

- Testy ogniowe CE dla wyrobów budowlanych

- Ocena reakcji na ogień podczas rozwoju nowego produktu

- Kontrola jakości i inspekcja wyjściowa na liniach produkcyjnych

- Badania i rozwój materiałów dekoracyjnych i izolacji termicznej

- Laboratoria zewnętrzne i zastosowania badawcze instytucji

Często zadawane pytania

P1: Jakim normom odpowiada SL-FL13?

O1: Jest zgodny z EN 13823 i GB/T 20284-2006. Wyniki testów wspierają klasyfikacje EN 13501-1 od A2 do D.

P2: Jakie materiały można testować?

O2: Materiały budowlane, produkty dekoracyjne, systemy izolacji termicznej i wyroby budowlane z wyłączeniem podłóg - każdy materiał wymagający klasyfikacji reakcji na ogień.

P3: Jakie kluczowe parametry mierzy?

O3: HRR, THR, FIGRA, SPR, TSP, SMOGRA, LFS i płonące krople - wszystkie parametry wymagane do klasyfikacji EN 13501-1 lub GB 8624.

P4: Jak dokładny i stabilny jest system?

O4: Bardzo. W pełni zautomatyzowane ogrzewanie, zapłon i akwizycja danych minimalizują zmienność. Analizator gazu reaguje w ciągu 3 sekund, a weryfikacja kalibracji krokowej zapewnia, że stosunek Q_gas/HRR pozostaje w granicach (100 ± 5)%.

P5: Czy sprzęt jest łatwy w obsłudze?

O5: Tak. Intuicyjny interfejs oprogramowania obsługuje automatyczny zapłon, kontrolę gazu i rejestrowanie danych. Szkolenie na miejscu jest wliczone w cenę każdej instalacji.

P6: Jakie wsparcie posprzedażowe zapewniacie?

O6: Roczna gwarancja plus dożywotnie wsparcie techniczne. Zajmujemy się instalacją, kalibracją, opracowywaniem metod testowych i doradztwem w zakresie akredytacji CMA/CNAS.
