IEC 60247 TESTER UTRAT DIELEKTRYCZNYCH I REZYSTANCYJNOŚCI OLEJU IZOLACYJNEGO

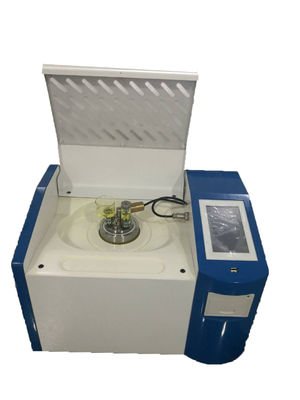

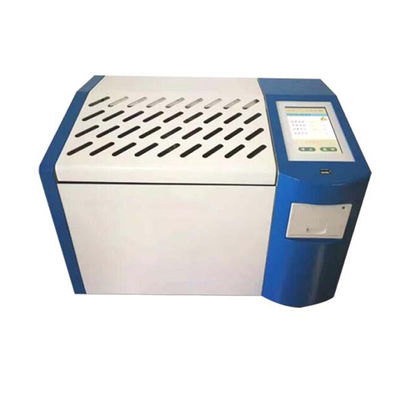

WprowadzenieTester strat dielektrycznych i rezystywności oleju izolacyjnego

Tester strat dielektrycznych i rezystywności oleju izolacyjnego został zaprojektowany i wyprodukowany zgodnie z GB/T5654-2007/IEC 60247 „Pomiar względnej pojemności, współczynnika strat dielektrycznych i rezystywności DC ciekłych materiałów izolacyjnych”.Stosowany do pomiaru współczynnika strat dielektrycznych i rezystywności DC oleju izolacyjnego i innych płynnych mediów izolacyjnych.Struktura typu „wszystko w jednym”.Wewnętrzna integracja głównych komponentów, takich jak kubek olejowy do strat dielektrycznych, regulator temperatury, czujnik temperatury, mostek testowy strat dielektrycznych, zasilacz testowy AC, standardowy kondensator, miernik wysokiej rezystancji, źródło wysokiego napięcia DC itp. Przyrząd przyjmuje całą technologię cyfrową, wszystkie inteligentne automatyczne pomiary, wyposażone w kolorowy duży ekran LCD, pełne chińskie menu, każdy krok ma chińskie monity, wyniki testów mogą być automatycznie zapisywane i drukowane, operator nie potrzebuje profesjonalnego szkolenia, może być wykwalifikowany w użyciu.

Charakterystyka

(1) miska olejowa przyjmuje strukturę trzech elektrod zgodną z normą krajową GB/T5654-20077/IEC 60247, z odstępem międzybiegunowym 2 mm, co może wyeliminować wpływ pojemności błądzącej i wycieku biegunki na straty dielektryczne Wyniki testu.
(2) Przyrząd przyjmuje nagrzewanie indukcyjne średniej częstotliwości i algorytm kontroli temperatury PID.Metoda ogrzewania ma zalety braku kontaktu między kubkiem olejowym a korpusem grzewczym, równomiernym ogrzewaniem, dużą prędkością i wygodną kontrolą, dzięki czemu temperatura jest ściśle kontrolowana w zadanym zakresie błędu temperatury.
(3) Wewnętrzny kondensator standardowy to kondensator trójelektrodowy wypełniony gazem SF6, strata dielektryczna kondensatora i pojemność nie zależą od temperatury otoczenia i wilgotności, dzięki czemu dokładność instrumentu jest nadal gwarantowana po długim czasie użytkowania.
(4) Zasilacz testowy AC przyjmuje metodę konwersji AC-DC-AC, skutecznie unikając wpływu wahań napięcia sieciowego i częstotliwości na dokładność testowania dielektrycznego, nawet jeśli generator wytwarza energię elektryczną, przyrząd może również działać poprawnie.
(5) Doskonała funkcja ochrony.Gdy występuje przepięcie, przepięcie, zwarcie wysokiego napięcia, przyrząd może szybko odciąć wysokie napięcie i wyświetlić komunikat ostrzegawczy.Gdy czujnik temperatury ulegnie awarii lub nie zostanie podłączony, zostanie wyświetlony komunikat ostrzegawczy.
W indukcyjnym piecu grzewczym średniej częstotliwości znajduje się przekaźnik ograniczający temperaturę.Gdy temperatura przekroczy 120 stopni, przekaźnik zostaje zwolniony i ogrzewanie zatrzymuje się.
(6) Łatwe ustawianie parametrów testu.Zakres ustawień temperatury 0 ~ 120 ℃, zakres ustawień napięcia AC
500 ~ 2200 V, zakres nastaw napięcia stałego 300 ~ 500 V.
(7) Zastosowanie dużego ekranu LCD z podświetleniem, wyraźny wyświetlacz.Przyjazny interfejs człowiek-maszyna, wystarczy postępować zgodnie z monitami chińskiego menu, wprowadzać polecenia, instrument może automatycznie przeprowadzić test.I automatycznie przechowuj i drukuj wyniki testów.
(8) Zegar czasu rzeczywistego, datę i godzinę testu można zapisać, wyświetlić i wydrukować wraz z wynikami testu.
(9) Funkcja kalibracji pustego kubka elektrody.Zmierz pojemność elektryczną i współczynnik strat dielektrycznych pustej miseczki elektrody, aby ocenić stan czyszczenia i montażu pustej miseczki elektrody.Dane kalibracyjne są automatycznie zapisywane w celu ułatwienia dokładnego obliczenia względnej pojemności i rezystywności DC.

parametry techniczne
