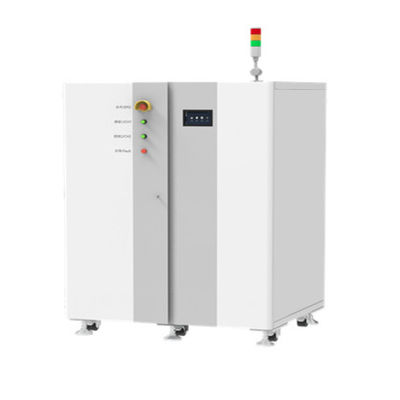

System testowania akumulatorów 600V300A do testowania ładowania i rozładowania

Wprowadzenie do systemu

System testowania baterii

Wprowadzenie produktów :

Test symulacji baterii zasilającej, test szybkości;

Testy cyklu życia;

Moc, pojemność, wykrywanie energii;

Wirtualne dopasowywanie akumulatorów mocy: dopasowanie krzywej ładowania i rozładowania, wykrywanie i ocena konsystencji akumulatorów;

Wykrywanie możliwości szybkiego ładowania i rozładowywania;

Akumulator zasilający, wykrywanie modułów serii akumulatorów energii: napięcie monomeru, monitorowanie temperatury monomeru (urządzenia wysokiego napięcia).

Funkcje (niektóre funkcje wymagają dostosowania):

Wysokowydajna platforma do wykrywania ładunków i rozładowań, opracowana specjalnie dla modułów (zestawów) akumulatorów o dużej gęstości mocy.

Konstrukcja izolacji częstotliwości zasilania, połączona z dryftem w niskich temperaturach, wysokowydajna wielokanałowa 24-bitowa

Układ konwersji analogowo-cyfrowej ADC, dokładność stanu ustalonego jest wyższa niż w przypadku tradycyjnego sprzętu.

System ma wysoką gęstość mocy, integrację wielokanałową i funkcje odzyskiwania energii.

Obsługa HMI, inteligentna automatyczna kalibracja jednym klawiszem.

Różnorodne możliwości adaptacji BMS, obsługa ładowania i rozładowywania tego samego/innego portu, obsługa przekaźnika/schematu MOSBMS;obsługa niezależnej rozbudowy komunikacji CAN i RS485;obsługa funkcji konfiguracji DBC.

Zdalne sterowanie komputerem hosta jest realizowane przez Ethernet, który może realizować równoległe połączenie kanałów, impuls pomocniczy i symulację warunków pracy.

Projekt interfejsu interakcji człowiek-komputer, funkcje systemu są proste i łatwe w obsłudze;obsługuje szereg niestandardowych ustawień;wyposażony w usługę automatycznego przypominania o regularnej kalibracji.

①Opis systemu

System wykrywania modułów i pakietów to bardzo precyzyjne urządzenie do ładowania i rozładowywania, opracowane specjalnie do testowania akumulatorów o dużej mocy.Charakteryzuje się wysoką dynamiczną szybkością reakcji, wysoką stabilną dokładnością, elastyczną konfiguracją wielu kanałów itp. Obsługuje testowanie impulsów, testowanie cyklu życia, test symulacji sytuacji przemysłowej.System ma wielokanałowe funkcje wejściowe i odzyskiwania energii, które mogą zaoszczędzić dużo energii podczas procesu ładowania i rozładowywania;Przyjmuje dwukierunkową topologię konwersji DC o wysokiej częstotliwości, w połączeniu z wysokowydajnym wielokanałowym 24-bitowym układem konwersji AD, rozdzielczość próbkowania jest wyższa niż w tradycyjnym sprzęcie jednozakresowym.

② Ćwicz z liczbami

③Architektura systemu

Cały system przyjmuje trójwarstwową architekturę (warstwa systemu zasilania, warstwa scentralizowanego monitorowania, warstwa zdalnej interakcji), a każda warstwa jest od siebie niezależna i wykonuje własne obowiązki, aby zapewnić niezawodne działanie systemu.

④Projekt systemu

1. Ścisła weryfikacja symulacji

Zbuduj i ulepsz model symulacyjny MTALAB;

Zagwarantuj optymalny projekt każdego indeksu parametrów.

2. Oryginalny adaptacyjny algorytm sterowania tłumieniem

Skutecznie tłumi szczyt rezonansu generowany przez filtr LCL, aby zapewnić stabilność systemu zamkniętej pętli.

⑤ Struktura systemu

1. Trójfazowy moduł AC-DC

Trójfazowa konstrukcja zerowa:Przyjmując zaawansowaną trójfazową konstrukcję zerową, dzięki dojrzałemu i niezawodnemu trójfazowemu mostkowemu obwodowi PFC, napięcie magistrali jest stabilne, spełniając potrzeby szybkiej reakcji;

Wysoka moc i niskie harmoniczne:dwukierunkowy współczynnik mocy > 0,99, niska harmoniczna prądu < 5%, nadaje się do różnych trudnych sieci energetycznych, a falownik jest niezawodnie podłączony do sieci;

projekt izolacji częstotliwości:przez transformator izolujący częstotliwość zasilania, dwukierunkową izolację, dwukierunkowy przepływ energii, stabilny i niezawodny;

Silna kompatybilność:doskonała kompatybilność elektromagnetyczna, moduł jest bardziej niezawodny i wydajny.

2. Dwukierunkowy moduł DC-DC

Zastosuj obwód BUCK-BOOST:zastosuj wydajny i niezawodny obwód BUCK-BOOST, aby uzyskać szybką reakcję ładowania i rozładowania;

Wysokowydajna konstrukcja filtra LCL:w połączeniu z wysokowydajnym obwodem filtra LCL, niskim tętnieniem, wysoką precyzją, niezależną kontrolą każdego kanału, obsługą połączenia równoległego kanału/modułu;

Spełnij różne wymagania testowe:Topologia obsługuje elastyczną transformację i może być rozszerzona, aby była kompatybilna z różnymi portami ładowania i rozładowania, zerowym rozładowaniem podciśnienia i spełniała różne potrzeby testowania akumulatorów.

Wykaz części wyposażenia

Zarządzanie i analiza danych

Wymagania dotyczące konfiguracji systemu PC

Diagram wdrożenia sieci systemowej

System wykrywania składu chemicznego baterii BTS oparty jest na oryginalnej sieci biurowej i platformie roboczej sprzętu komputerowego.Jest bardzo łatwy do wdrożenia, obsługa jest prosta, a użytkownik może zalogować się do systemu zdalnie przez Internet, aby wykonać różne operacje na sprzęcie;za pomocą połączenia sieciowego i bazy danych SQL, Scentralizowane sterowanie wieloma podłączonymi szafami sprzętowymi oraz scentralizowane zarządzanie, analiza i statystyka wszystkich danych.Figura 4 przedstawia schemat wdrożenia sieciowego urządzenia do wykrywania baterii BTS.

Wymagania dotyczące środowiska pracy sprzętu

Specyfikacja techniczna
