Moduł akumulatora 100 V 50 A i system kontroli PACK Sprzęt do testowania laboratoryjnego

Moduł akumulatora 100 V, 50 A i system kontroli PACK

Opis produktu sprzętu do testowania laboratoryjnego:

1. test symulacji mocy akumulatora, test mnożnika.

2. testowanie cyklu życia.

3, Testowanie mocy, pojemności i energii.

4, Wirtualne grupowanie akumulatorów mocy: dopasowanie krzywej ładowania i rozładowania, testowanie i ocena konsystencji akumulatora.

5, Testowanie pojemności ładowania i rozładowania o wysokim mnożniku.

6, testowanie baterii akumulatorów i akumulatorów energii: napięcie pojedynczej komórki, monitorowanie temperatury pojedynczej komórki (sprzęt wysokiego napięcia).

Funkcje funkcjonalne (niektóre funkcje wymagają dostosowania):

1, platforma do testowania ładowania/rozładowania o wysokiej wydajności opracowana specjalnie dla modułów akumulatorowych o dużej gęstości mocy (pakietów).

2, Wykorzystując modułową konstrukcję modułową dwustopniowej izolacji wysokiej częstotliwości AC/DC i DC/DC, w połączeniu z niskim dryftem temperaturowym, wysokowydajnym wielokanałowym 24-bitowym układem konwersji analogowo-cyfrowej ADC, dokładność w stanie ustalonym jest wyższa niż tradycyjne wyposażenie.

3, Wysoka gęstość mocy systemu, z wielokanałową integracją i funkcją odzyskiwania energii.

4, obsługa HMI, jedna kluczowa inteligentna automatyczna kalibracja.

5, wiele adaptacji BMS, obsługa ładowania/rozładowania tego samego/innego portu, obsługa przekaźnika/schematu MOS BMS;obsługuje niezależne rozszerzenie komunikacji CAN i RS485;obsługuje funkcję konfiguracji DBC.

6, Zdalne sterowanie górnym komputerem przez Ethernet, równoległe połączenie kanałów, obsługa symulacji impulsów i warunków pracy.

7, projekt interfejsu człowiek-maszyna, funkcje systemu są proste i łatwe w obsłudze;obsługuje szereg niestandardowych ustawień;wyposażony w regularną automatyczną usługę przypominania o kalibracji.

Opis systemu sprzętu do testowania laboratoryjnego

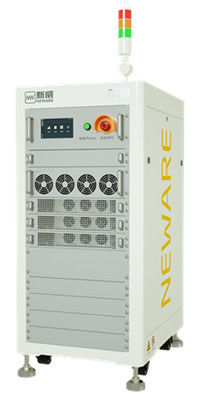

System testowania modułów i pakietów CE-6000 to wysoce precyzyjne urządzenie do ładowania/rozładowania opracowane do testowania akumulatorów o dużej mocy, z wysoką dynamiczną szybkością odpowiedzi, wysoką stabilną dokładnością, elastyczną konfiguracją wielu kanałów itp. Obsługuje testowanie impulsowe, testowanie cyklu życia i pracę testowanie symulacji stanu.System jest wyposażony w wielokanałowe funkcje wejścia i odzyskiwania energii, co pozwala zaoszczędzić dużą ilość energii elektrycznej zużywanej podczas procesu ładowania i rozładowywania;wykorzystuje dwukierunkową topologię konwersji prądu stałego o wysokiej częstotliwości w połączeniu z wysokowydajnym wielokanałowym 24-bitowym układem konwertera AD, z wyższą rozdzielczością próbkowania niż tradycyjne urządzenia jednozakresowe.

Moduł trójfazowy AC-DC

• Trójfazowy projekt bez zera: przyjęto zaawansowaną trójfazową konstrukcję bez zera, a napięcie magistrali jest stabilne dzięki dojrzałemu i niezawodnemu trójfazowemu mostkowi PFC, aby zaspokoić zapotrzebowanie na szybką reakcję;
• Wysoka moc i niska harmoniczna: dwukierunkowy współczynnik mocy> 0,99, niska harmoniczna prądu <5%, dostosowanie do różnych trudnych sieci energetycznych, a falownik jest niezawodnie podłączony do sieci;
• Konstrukcja miękkiego przełącznika: w połączeniu z dojrzałą i doskonałą konstrukcją miękkiego przełącznika, realizuje dwukierunkową izolację wysokiej częstotliwości, dwukierunkowy przepływ energii, wysoką wydajność i oszczędność energii oraz wysoką gęstość energii;
• Silna kompatybilność: doskonała kompatybilność elektromagnetyczna, bardziej niezawodne i wydajne moduły.

Dwukierunkowy moduł DC-DC

• Zastosuj obwód BUCK-BOOST: zastosuj wydajny i niezawodny obwód BUCK-BOOST, aby uzyskać szybką reakcję ładowania i rozładowania;
• Wysokowydajna konstrukcja filtra LCL: w połączeniu z wysokowydajnym obwodem filtra LCL, niskim tętnieniem, wysoką precyzją, niezależną kontrolą każdego kanału, obsługą połączenia równoległego kanał/moduł;
• Spełnij różne wymagania testowe: topologia obsługuje elastyczną transformację i może być rozszerzona, aby była kompatybilna z różnymi portami ładowania i rozładowania oraz zerowym podciśnieniem rozładowania, aby spełnić różne wymagania dotyczące testowania baterii.

Lista akcesoriów do sprzętu

Zarządzanie i analiza danych

Wymagania konfiguracyjne górnego systemu komputerowego

Konserwacji sprzętusprzętu do badań laboratoryjnych
