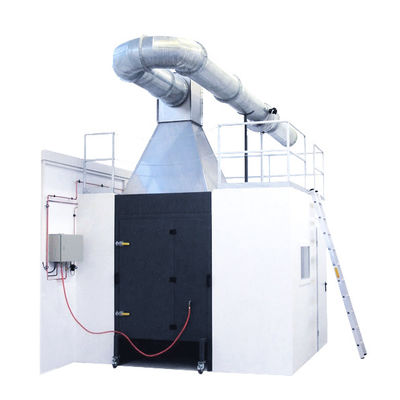

Sprzęt do testowania pojedynczego płomienia, komora do testów ogniowych 16L / min SBI

Wymogi dotyczące:Sprzęt do badania łatwopalności pojedynczego palącego się przedmiotu SBI

Opis instrumentu

Jest odpowiedni do testowania odporności na ogień materiałów budowlanych / produktów w pojedynczym ogniu (SBI).Reakcja na badania ogniowe produktów budowlanych Produkty budowlane z wyłączeniem podłóg narażonych na działanie cieplne pojedynczego palącego się przedmiotu.

Cechy:

1Główną częścią maszyny są importowane komponenty: np. dwutlenek węgla, sprzęt do analizy tlenu.

2Styl interfejsu operacyjnego i wydajność równoważna z FTT w Wielkiej Brytanii, niektóre wydajności są lepsze.

3Łatwe utrzymanie, szybkie, późne wymiana części niż FTT minimalne mniej niż 50% do 70%, nie będzie problemów z utrzymaniem.

4. z importowaną zintegrowaną szafą sterującą.

Specyfikacje

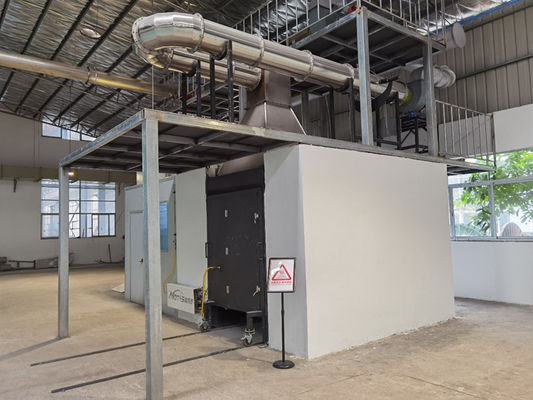

1. skład: urządzenie to obejmuje laboratorium spalania, pomieszczenie sterujące, 2 małe wózki, rurę wydechową, ramę stałą, układ zbierania spalin, zintegrowane urządzenie systemu pomiarowego,urządzenie do zbierania i analizy danych, urządzenie sterujące podażą gazu.

2Komora spalania: długość (3,0 ± 0,2) m × szerokość (3,0 ± 0,2) m × wysokość (2,4 ± 0,1)wBRick'ie.

3W przypadku cegieł i tablic silikatowych wapnia A1 składających się ze standardowej komory spalania należy zainstalować piec badawczą w miejscowym miejscu;

4W górnej części pomieszczenia znajduje się kaptur zbierający i rury dymu łączące rury próbkowe.W trakcie badania uwalniane ciepło spalania i produkty spalania próbki wypuszczane są z rury wydechowej.

5Komora spalania na ścianie ustawiona otworem, łatwym do wejścia do małego wózka, pod wózkiem powietrza naturalnie z przestrzeni;pionowa płyta badawcza po obu stronach przedniej powierzchni obu stron została otwarta na oknie obserwacyjnym.

6Źródło zapłonu, umieszczone w wózku na pionowym rogu palnika piaskownicy propanowego o mocy 31 kW (długość boku 250 mm, wysokość 80 mm).

7Pozycja wózka polega na umieszczeniu otworu wózka na tylnej stronie wózka, aby zamknąć otwory w ścianie komory spalania.Aby równomiernie rozdzielić przepływ powietrza wzdłuż podłogi komory spalania, w otworze do wchłaniania powietrza na dnie wózka umieszczono płytkę zperforowaną (perforowaną) o średnicy 8 mm, powierzchnia otwarta stanowiła 60% całkowitej powierzchni).

8Z regulowalnym urządzeniem zarządzania, ładowanie i rozładunek próbek jest bardzo wygodne.

9. palnik piaskowniczy: jeden na podłodze wózka (palnik główny), drugi mocowany na kolumnie ramy, gaz propanowy przez palnik piaskowniczy i wytwarzanie mocy cieplnej 30,7 ± 2,0 kW.

Pomiar tlenu:SIEMENSanalizator

System pozyskiwania danych może zbierać stężenie tlenu, stężenie tlenku węgla, temperaturę, gęstość dymu, szybkość uwalniania ciepła, szybkość utraty masy itp.

Standardy badań
EN 13823

Reakcja na badania ogniowe produktów budowlanych Produkty budowlane z wyłączeniem podłóg narażonych na działanie

atak termiczny przez pojedynczy palący się przedmiot.

EN 13501-1

Klasyfikacja przeciwpożarowa wyrobów budowlanych i elementów budowlanych.

Dostawca dostarcza dokumentację zgodności i certyfikaty.

Zakres dostaw

Kompletny system SBI obejmuje:

Pokój badawczy SBI

- Kompletna sala badawcza zgodnie z wymogami normy EN 13823

- Budowa niepalna

- nadaje się do montażu próbki w kształcie litery L

- wymiary wewnętrzne zgodnie z wymaganiami normy

- Drzwi wejściowe i okno widokowe

- System montażu próbki

/

3. System palników

System obejmuje:

- SBI Sand Box Burner

- System dostaw gazu propanowego

- System kalibracji palnika

- Regulator ciśnienia gazu

- pomiar i kontrola przepływu gazu

- Bezpieczny system wyłączenia

Wymagana moc palnika: Około 30 kW

5. System pomiaru i analizy

System obejmuje:

Pomiar uwalniania ciepła

Wymagane parametry:

- Wskaźnik uwalniania ciepła (HRR)

- całkowite uwalnianie ciepła (THR600s)

- Obliczenie FIGRA

Pomiar dymu

Wymagane parametry:

- Stopa wytwarzania dymu (SMOGRA)

- całkowita produkcja dymu (TSP600)

Analiza gazu

Wymagane:

- Analizator tlenu (O2)

¢ Analizator dwutlenku węgla (CO2)

- 6. System pozyskiwania danych

Oprogramowanie zapewnia:

- Monitoring w czasie rzeczywistym

- Automatyczne rejestrowanie danych

- Tworzenie sprawozdania z badań

- Krzywy czasu i temperatury

- Krzywy HRR

- Krzywy dymne

- Automatyczne obliczenie:

- FIGRA

- THR600.

- SMOGRA

- TSP600

Minimalna częstotliwość pobierania próbek: ≤ 10 Hz
