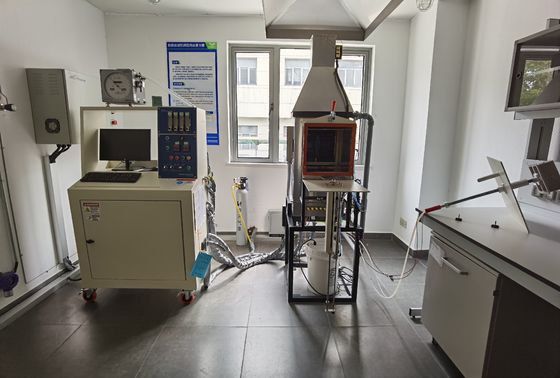

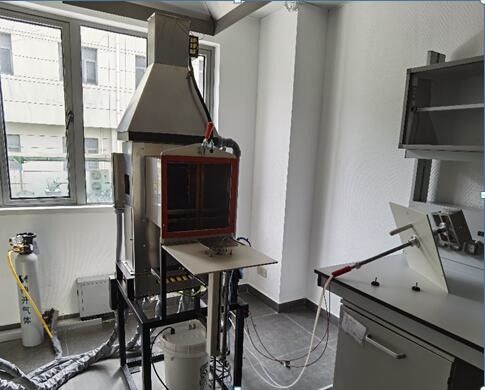

Komora spalania ASTM E906 FAA dla materiałów lotniczych

Komora spalania ASTM E906 FAA dla materiałów lotniczych

  • Komora spalania ASTM E906 FAA dla materiałów lotniczych
  • Komora spalania ASTM E906 FAA dla materiałów lotniczych
Komora spalania ASTM E906 FAA dla materiałów lotniczych
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: SKYLINE
Orzecznictwo: CE
Numer modelu: SL833
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: negotiated
Szczegóły pakowania: skrzynia ze sklejki
Czas dostawy: 10 dni roboczych
Zasady płatności: T / T, L / C, Western Union, MoneyGram
Możliwość Supply: 1 jednostka / miesiąc
Kontakt
Szczegółowy opis produktu
Tester szybkości uwalniania ciepła: Testowanie materiałów lotniczych Standard: ASTM E906, Podręcznik testów ogniowych materiałów lotniczych FAA, rozdział 5
źródło promieniowania cieplnego: 4 pręty grzejne Glowbars Temperatura otoczenia: 10 ℃ do 35 ℃
Wymiar: 760mm (szer.) x 1850mm x (wys.) x 850mm (gł.) Waga: 218 kg
High Light:

Komora spalania ASTM E906

,

komora spalania FAA

,

tester spalania FAA

FAA Aircraft Materials Fire Test Handbook, rozdział 5 Tester szybkości wydzielania ciepła



Tester szybkości uwalniania ciepła OSU.pdf

Ⅰ..(Wstęp)

Ten tester służy do wystawiania materiałów wewnątrz kabiny samolotu na padający strumień ciepła promieniowania o mocy 35 kW/m2. Pozwoli to określić, czy materiał jest zgodny z wymaganiami FAR 25.853[a-1].

Tester szybkości wydzielania ciepła OSU zatwierdzony przez FAA Federalnej Administracji Lotnictwa Stanów Zjednoczonych został pierwotnie zaprojektowany przez Smitha z Ohio State University w 1972 roku, a później stał się wyznaczonym przez FAA przyrządem do testowania szybkości spalania materiałów lotniczych.Normy testowe to FAR, część 25, dodatek F, część IV, Airbus AITM 2.00.06, Boeing BSS 7322.



Normy

FAR Część 25 Dodatek F Część IV Metoda testowa do określenia szybkości wydzielania ciepła z materiałów kabiny wystawionych na działanie ciepła promieniowania.

Podręcznik prób ogniowych materiałów lotniczych FAA, rozdział 5;

BSS 7322 Ohio State University Kalorymetr Uwalnianie Ciepła, Określanie SPECYFIKACJI SPECYFIKACJI STANDARDU WSPARCIA.

AITM 20006 Metoda testowa Airbus Wyznaczanie wydzielania ciepła i szybkości wydzielania ciepła z materiału samolotu.

ASTM E906 Standardowa metoda testowania szybkości uwalniania ciepła i widocznego dymu dla materiałów i produktów.





Ⅱ..(Konfiguracje Towarów)

A. Jednostka główna

1. Jednostka główna OSU (1 zestaw)

2. System dystrybucji powietrza (1 zestaw)

B. Akcesoria

1. Jednostka sterująca (1 zestaw)

2. System komputerowy (1 zestaw)



Ⅲ..(Specyfikacja)

A. Jednostka główna

1. Jednostka główna OSU (1 zestaw)

1) Wymiary aparatu: 760 mm (szer.) x 1850 mm x (wys.) x 850 mm (głęb.)

2) Komora testowa

- Promieniujące źródło ciepła i zapewnienie gęstości strumienia ciepła 35±0,5kW/m2

- To określi, czy materiał jest zgodny z wymaganiami FAR 25.853

- Cztery elementy z węglika krzemu typu LL 508mm na 16mm o nominalnej rezystancji 1,4 Ohm jako źródło ciepła z odporną na korozję obudową ze stali nierdzewnej

- Za elementami znajduje się odbłyśnik wykonany ze stali nierdzewnej

- Przed elementami maska ​​w kształcie ściętego diamentu, wykonana ze stali nierdzewnej, zapewnia równomierną gęstość strumienia ciepła na obszarze zajmowanym przez pionową próbkę o wymiarach 151 × 151 mm

- Dwa transformatory 110VAC o mocy 5,5kVA zapewniają oddzielne sterowanie parą elementów górnych i dolnych

- Zespół różdżkowy do rozpalania palników górnych pilotowych i kalibracyjnych

- Podwójne globalne kontrolery mocy ułatwiające regulację równomierności strumienia ciepła

- Pilot górny i pilot dolny (z zapłonem iskrowym) oraz kalibracja palników na metan

- Stos termoelektryczny do pomiaru szybkości wydzielania ciepła, z pięcioma gorącymi złączami termopar w kominie i pięcioma zimnymi złączami termopar w komorze powietrznej

3) Uchwyty na próbki (1 zestaw)

- Dwa uchwyty na próbki

-Każdy uchwyt na próbki jest wykonany ze stali nierdzewnej

2. System dystrybucji powietrza (1 zestaw)

- Temperatura powietrza ma wynosić 21-24 ℃

- Powietrze o natężeniu przepływu 0,043m3/sek lub więcej

- okrągła kryza z kwadratową krawędzią 0,5 ± 0,1 mm

- umieszczony w okrągłej rurze o średnicy 38±1mm

- Kolektor dopływu powietrza u podstawy sekcji piramidalnej powinien mieć 48 równomiernie rozmieszczonych otworów

B. Akcesoria

1. Jednostka sterująca (1 zestaw)

- Kalibracja kontroli natężenia przepływu

- Zapłon dolnego palnika

- Kalibracja strumienia ciepła: kalibracyjny miernik strumienia ciepła to dwa chłodzone wodą czujniki strumienia ciepła, które służą do pomiaru gęstości strumienia ciepła w środku i na każdym rogu

2. System komputerowy (1 zestaw)

- Procesor: Pentium 4 3,0 GHz lub więcej

- RAM: 512 MB lub więcej

- HDD: 80 GB lub więcej

- Monitor: 17”LCD lub więcej

- Drukarka: Laser Jet

- Oprogramowanie: Windows XP lub nowszy



IV Charakterystyka wydajności:

1. Komora do badania spalania ze stali nierdzewnej z oknem obserwacyjnym ze szkła o wysokiej temperaturze;
2. Źródłem promieniowania cieplnego są 4 pręty grzejne Glowbars, które mogą zapewnić strumień promieniowania cieplnego o mocy 35 kW/M2.
3. Do regulacji temperatury ogrzewania służą dwa niezależne regulatory temperatury PID.
4. Wyposażony w w pełni automatyczne pneumatyczne urządzenie napędowe próbki i urządzenie do drzwi osłonowych;
5. Wyposażony w górny palnik i ruchomy dolny palnik;
6. Przepływomierz wirnika może być używany do regulacji natężenia przepływu gazu górnego i dolnego palnika.
7. Wyposażony w ruchomy palnik kalibracyjny typu T i regulator przepływu;
8. Masowy regulator przepływu jest stosowany do automatycznej kalibracji temperatury stosu termoelektrycznego.
9. Ciepłomierz chłodzony wodą jest wyposażony w tryb chłodzenia do pomiaru strumienia promieniowania cieplnego powierzchni ognia.
10. Urządzenie kontrolujące temperaturę powietrza może zapewnić stałą temperaturę i przepływ powietrza do komory testowej.
11. Przepływomierz kryzowy służy do pomiaru ciśnienia przepływu wchodzącego do zbiornika testowego.
12. Wyposażony w system akwizycji danych i standardowe oprogramowanie do testowania uwalniania ciepła.

V.(Uwagi)

1. Gwarancja: jeden rok

2. Instalacja i szkolenie przez inżyniera

3. Podręczniki i podręcznik oprogramowania

4. Użyteczność: do dostarczenia przez użytkownika końcowego



Vi?Wymagania instalacyjne

Warunki instalacji

2.1 Instalacja wewnętrzna, rozmiar 760mm*1850mm*850mm

2.2 Zasilanie: 220V60A;

2.3 Gaz: metan, czystość 99% lub wyższa;

2.4 Gaz pomocniczy: stała temperatura i stały przepływ gazu;



Kliknij poniższy link, aby obejrzeć film pokazujący, jak zainstalować okaz

https://youtu.be/FFNmyXmYtJM



Jak zainstalować popychacz próbek

https://youtu.be/FqhM6OvhjsE



Jaka jest szybkość wydzielania ciepła?

Szybkość uwalniania ciepła (HRR) wynosiszybkość, z jaką ogień uwalnia energię- to jest również znane jako moc.HRR jest mierzony w watach (W), co jest jednostką systemu międzynarodowego równą jednemu dżulowi na sekundę
