Dokładność 5% ASTM E1623 Kalorymetr ze skalą pośrednią

Kalorymetr o średniej skali ASTM E1623

1. Wprowadzenie do produktu

Kalorymetr o średniej skali, używany do pomiaru charakterystyki spalania próbek wystawionych pionowo na działanie określonego źródła promieniowania

2. Parametry techniczne

• 2.1 Sprzęt obejmuje płytę promiennikową, wspornik do mocowania próbki, system gromadzenia i pobierania próbek gazów spalinowych, system analizy i przetwarzania danych gazów oraz system zasilania gazem;
• 2.2 Wspornik do montażu panelu promiennikowego jest przyspawany za pomocą kwadratowej rury o wymiarach 50*50 mm, a powierzchnia jest pokryta czarną powłoką, która może skutecznie wydłużyć żywotność.Kwadratową rurkę można chłodzić wodą chłodzącą, aby zapobiec odkształceniom termicznym;
• 2.3 Płyta radiacyjna składa się z płyty ceramicznej odpornej na wysokie temperatury, a jej powierzchnia może stanowić ognioodporne źródło promieniowania podczerwonego, a intensywność jest nie mniejsza niż 50 kW/m2;
• 2.4 Rozmiar pojedynczego dysku ceramicznego wynosi 95*158mm, 4 sztuki tworzą moduł, łącznie 27 modułów tworzy źródło promieniowania o wymiarach 1524*1330mm;
• 2.5 Wyposażony w palnik pilotowy, zapalany za pomocą elektrycznego urządzenia zapłonowego;
• 2.6 Każde 3 moduły są indywidualnie wyposażone w urządzenie nadmuchowe, urządzenie do kontroli gazu ziemnego i mieszalnik Venturiego;
• 2.7 Wspornik do mocowania próbki jest spawany ze stali węglowej, która wytrzymuje wysokie temperatury i stabilnie utrzymuje próbki o grubości do 152 mm;
• 2.8 Wspornik do mocowania próbki instaluje się na wózku, a próbkę do badań można szybko umieścić i wyjąć za pomocą szyny na podłożu;
• 2.9 Wyposażony w urządzenie ważące, dokładność wynosi zaledwie 1 g;
• 2.10 Wyposażone w chłodzoną wodą osłonę ochronną, która chroni próbkę przed temperaturą powierzchni niższą niż 100°C przed wystawieniem na działanie promieniowania, i którą można zdjąć z chłodzonej wodą osłony ochronnej w ciągu 2 sekund za pomocą urządzenia pneumatycznego;
• 2.11 Wyposażony w pirometr do pomiaru temperatury powierzchni płyty promieniującej z dokładnością do 1℃;
• 2.12 Zapalnik elektryczny z drutem grzejnym, instalowany w dolnej i górnej części próbki, służący do zapalania badanej próbki;
• 2.13 Przepływomierz ciepła Schmidt-Boelter chłodzony wodą, zakres pomiarowy 0-50kw/m2, dokładność ±3%;
• 2.14 Panel do kalibracji przepływu ciepła, wykonany z pokrywy z kwasu krzemowego o gramaturze 740kg/m3, wymiary 1000*1000*12,7mm, 5x5 łącznie 25 otworów kalibracyjnych rozmieszczonych na powierzchni, służących do kalibracji ciepła promieniowania;

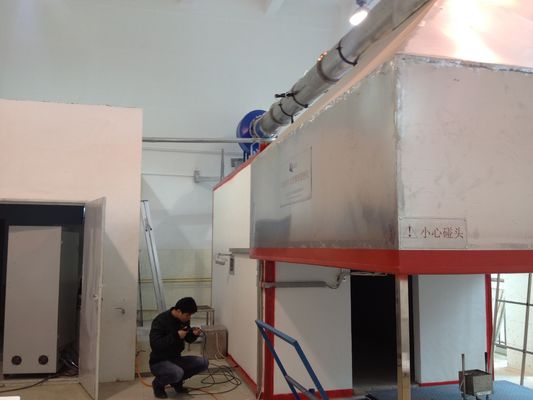

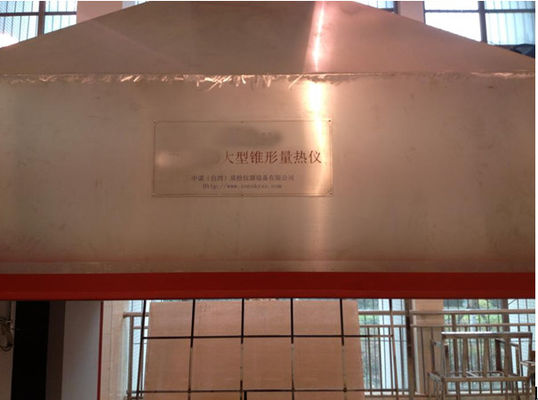

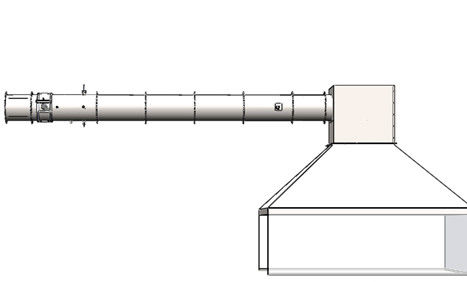

• 2.15 Stożkowy kolektor spalin instaluje się bezpośrednio nad stołem wagowym i próbką.Dolny rozmiar to 2440 mm * 2440 mm, a wysokość 1000 mm.Górną część stożkowego kolektora spalin stanowi kwadrat o wymiarach 900 mm * 900 mm * 900 mm.*Płyta stalowa o średnicy 900 mm jest zainstalowana w górnym kwadracie, tworząc homomikser gazów spalinowych;
• 2.16 Najkrótsza długość rury wydechowej ze stali nierdzewnej wynosi nie mniej niż 5000 mm, średnica wynosi 400 mm, a oba końce są wyposażone w urządzenia mieszające spaliny;
• 2.17 Instalacja oddymiająca ma wystarczającą wydajność, aby zebrać wszystkie spaliny powstałe w próbie spalania, objętość spalin wentylatora jest płynnie regulowana, a wydajność oddymiania jest nie mniejsza niż 8000 m3/h;
• 2.18 Wentylator wyciągowy jest wentylatorem odśrodkowym, zbiornik wewnętrzny wykonany jest ze stali nierdzewnej, temperatura nie jest niższa niż 300 stopni, a do regulacji prędkości służy wentylator konwersji częstotliwości;

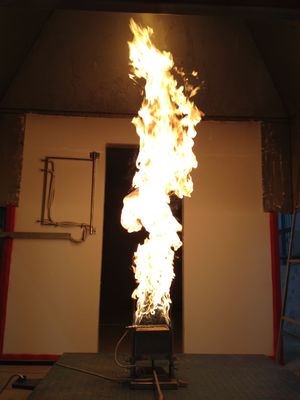

• 2.19 Zapłon palnika piaskowcowego wykorzystuje metodę zapłonu powierzchniowego i nie wykorzystuje zapłonu iskrowego ani innych metod zapłonu o niskim wskaźniku powodzenia zapłonu.
• 2.20 Importowany regulator przepływu masowego, zakres wynosi 0 g/s-7 g/s, dokładność odczytu nie jest mniejsza niż 1,5%, a maksymalna moc wyjściowa wynosi 300 kW;
• 2.21 W rurze o długości 500mm wbudowane są trzy termopary, a miejsce montażu termopary znajduje się w odległości co najmniej 400mm od kolektora;
• 2.22 Rurociąg o długości 2155mm w kompleksowym obszarze pomiarowym wyposażony jest w sondę ciśnieniową, trzy termopary i urządzenie do pobierania próbek gazu;
• 2.23 System pobierania próbek gazów spalinowych, składający się z filtrów sadzy, wymrażaczy, kolumn suszących, pomp i regulatorów cieczy odpadowych, powinien zapewniać skuteczne pobieranie próbek gazów spalinowych i usuwanie cieczy odpadowej;
• 2.24 Importowana pompa membranowa, natężenie przepływu: 33 l/min, próżnia: 700 ㎜Hg, ciśnienie: 2,5 bara;
• 2.25 Głowica filtra amerykańskiego filtra sadzy PARKER wykonana jest ze stałego PTFE, a wewnątrz znajduje się materiał filtrujący z PTFE o grubości 0,5um;
• 2.26 Głowica filtra wilgoci wykonana jest ze stałego PTFE, a dolna ciecz może zostać spuszczona przez syfon;
• 2.27 Skraplacz kompresorowy, wydajność chłodnicza 320KJ/h, stabilność punktu rosy 0,1 stopnia, zmiana statyczna punktu rosy 0,1K, stopień ochrony IP20;
• 2.28 Importowany rotametr z zakresem 0-1L/min.
• 2.29 Trzy termopary OMEGA, wszystkie to pancerne izolowane termopary typu K o średnicy 0,5 mm.Styki powinny być umieszczone na łuku kołowym o promieniu (87±5) mm od osi i kącie zawartym 120°;
• 2.30 Dwa zestawy sond dwukierunkowych są połączone z importowanymi czujnikami ciśnienia o zakresie co najmniej (0-100) Pa i dokładności ±2Pa.Czas reakcji 90% sygnału wyjściowego czujnika ciśnienia wynosi maksymalnie 1 s;
• 2.31 Sonda do pobierania próbek gazu jest połączona z reduktorem gazu i analizatorem gazu wlotowego O2 i CO2.Dokładność analizatora tlenu wynosi 0,02%, a czas reakcji nie przekracza 12 sekund;
• 2.32 Importowany analizator tlenu powinien być typu paramagnetycznego i umożliwiać pomiar co najmniej 16%-21%(V/V) 02. Czas reakcji analizatora tlenu nie powinien przekraczać 12s.W ciągu 30 minut dryft i szum analizatora Nie więcej niż 100×10-6.Sygnał wyjściowy analizatora do układu akwizycji danych powinien mieć maksymalną rozdzielczość 100×10-6;
• 2.33 Analizator importowanego dwutlenku węgla powinien być typu IR i umożliwiać pomiar CO2 o stężeniu co najmniej 0%-10%, a liniowość analizatora powinna wynosić co najmniej 1% pełnej skali.Czas odpowiedzi analizatora nie powinien przekraczać 12s.Sygnał wyjściowy analizatora do układu akwizycji danych powinien mieć maksymalną rozdzielczość 100×10-6;
• 2.34 System tłumienia optycznego jest systemem żarowym, montowanym na bocznej rurze przewodu oddymiającego za pomocą złącza elastycznego i obejmuje następujące urządzenia:
• 2.35 Lampa jest żarówką i jest używana przy temperaturze barwowej (2900±100)K.Zasilanie jest stabilnym prądem stałym, a zakres wahań prądu mieści się w granicach ±0,5% (w tym temperatura, stabilność krótko- i długoterminowa);
• 2.36 Układ soczewek, służący do skupiania światła w równoległą wiązkę o średnicy co najmniej 20mm.Otwór świecący fotokomórki powinien znajdować się w ognisku soczewki znajdującym się przed nią, a jego średnica (d) powinna być uzależniona od ogniskowej (f) soczewki tak, aby d/f było mniejsze niż 0,04 ;
• 2.37 Detektor i importowana sonda fotodiody krzemowej, pomieszczenie do detekcji fotoelektrycznej ma stabilność liniową 0,1%, 10-bitowy zakres pomiarowy, czułość rozkładu widmowego fotodiody krzemowej jest zgodna z CIE (krzywa oświetlenia), standardowa funkcja V(γ) może osiągnąć przy dokładność co najmniej ±5%;
• 2.38 Czas reakcji układu tłumienia optycznego przy 90% nie powinien przekraczać 3 s;
• 2.39 System akwizycji danych (stosowany do automatycznej rejestracji danych), dla O2 i CO2 dokładność wynosi co najmniej 100×10-6 (0,01%), dla pomiaru temperatury dokładność wynosi 0,5℃, dla wszystkich pozostałych przyrządów pełna -wartość wyjściowa skali 0,1% z 0,1 s dla czasu.Zastosuj moduł przejęć Taiwan Advantech;
• 2.40 System akwizycji danych rejestruje i przechowuje następujące istotne wartości przynajmniej co 3 sekundy:
• Czas, s;
• Masowe natężenie przepływu propanu przechodzącego przez palnik, mg/s;
• Różnica ciśnień sondy dwukierunkowej, Pa;
• stężenie O2, (V tlenu/V powietrza)%;
• stężenie CO2, (V dwutlenek węgla/V powietrze)%;
• Trzypunktowa wartość temperatury kompleksowego obszaru pomiarowego, K.
• 2.41 Standardowe oprogramowanie testowe, w tym różne kalibracje czujników, kalibracja systemu i interfejs oprogramowania dla instrukcji technicznych.
• Do czego służą kalorymetry?
• Kalorymetry są do tego przyzwyczajonezmierzyć objętość i ciepło wytworzone w określonym przedziale czasu.Strumień przepływa przez zbiornik częściowo wypełniony wodą, którego pojemność cieplna i masa są znane przed rozpoczęciem doświadczenia.
