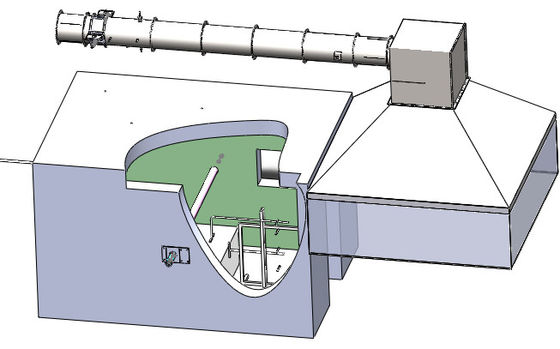

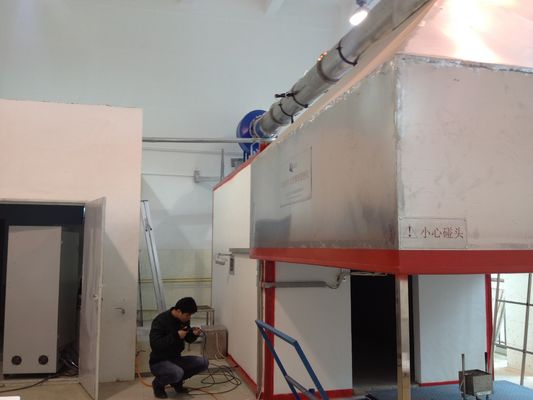

1.1. Układ kontroli przepływu spalin |
Indeks |
Item |
Wskaźniki i parametry techniczne |
1.1 |
Dygestor |
Zainstalowany bezpośrednio nad otworem komory do badania spalania, 1,8 ~ 2,0 m nad ziemią, rozmiar dna wynosi 2440 * 2440 mm, wysokość 1000 mm, a materiał to SS304; |
1.2 |
Homomikser spalin |
Montaż i stożkowy okap zbierający dym bezpośrednio nad nim, rozmiar to 900*900*900mm, wewnątrz zainstalowane są dwie płyty ze stali nierdzewnej 900*500, a jedna strona jest otwarta za pomocą otworu φ400 w celu podłączenia do rury, materiał jest SS304; |
1.3 |
Rura odprowadzająca dym |
φ wynosi 400 mm, długość 5000 mm, składa się z kilku sekcji połączonych kołnierzem i pierścieniem uszczelniającym odpornym na wysokie temperatury, oba końce są wyposażone w urządzenie mieszające spaliny, materiał to SS304; |
1.4 |
Wentylator wyciągowy |
Odśrodkowy wentylator wyciągowy, zbiornik wewnętrzny wykonany jest ze stali nierdzewnej, wytrzymuje wysoką temperaturę spalin nie niższą niż 300 ℃, a objętość powietrza jest płynnie regulowana przez przetwornicę częstotliwości; |
System oddymiania jest wystarczający dla całego dymu powstałego w teście spalania telefonu komórkowego, a wydajność oddymiania jest nie mniejsza niż 8000 m3/h; |
2.2. Obszerna sekcja pomiarowa |
2.1 |
Sekcja kompleksowych pomiarów |
Odcinek rury ze stali nierdzewnej o długości 2155 mm i średnicy 400 mm, wykonany ze stali SS304, wyposażony w czujniki ciśnienia, temperatury, ścieżki światła, pobierania próbek i inne; |
2.2 |
Urządzenie wykrywające ciśnienie |
Sonda dwukierunkowa, wykonana ze stali nierdzewnej, instalowana w środku rurociągu, przednia i tylna komora są połączone z czujnikiem różnicy ciśnień poprzez rurkę PTFE w celu wykrywania różnicy ciśnień w rurociągu; |
Czujnik różnicy ciśnień jest zainstalowany na wsporniku kompleksowej sekcji pomiarowej, aby zapewnić, że odczyt różnicy ciśnień ma krótkie opóźnienie i brak strat, a czas reakcji T90 jest krótszy niż 3 sekundy |
Czujnik ciśnienia, zakres 0-2000Pa, dokładność ±5Pa; |
2.3 |
Urządzenie do pomiaru temperatury |
Zastosuj termoparę American Omega o średnicy 0,5 mm, termoparę typu K z zbrojoną izolacją, która spełnia wymagania IEC; |
Zakres 0-1000 ℃, dokładność 0,1 ℃; |
2.4 |
Urządzenie do pomiaru drogi optycznej |
System tłumienia optycznego jest typu żarowego |
2.5 |
Urządzenie do pobierania próbek gazu |
Lampa jest żarówką i jest używana w temperaturze barwowej (2900±100)K.Zasilanie to stabilny prąd stały |
3.Gaz i system jego sterowania |
3.1 |
Palnik |
Detektor i importowana sonda fotodiody krzemowej |
System tłumienia optycznego jest typu żarowego |
Lampa jest żarówką i jest używana w temperaturze barwowej (2900±100)K.Zasilanie to stabilny prąd stały |
3.2 |
Urządzenie zapłonowe |
Układ soczewek służy do kondensowania światła w równoległą wiązkę o średnicy co najmniej 20mm.Otwór świecący fotokomórki powinien znajdować się w ognisku soczewki przed nią |
Detektor i importowana sonda fotodiody krzemowej |
System tłumienia optycznego jest typu żarowego |
3.3 |
Kontrola przepływu gazu w głowicy spalania |
Lampa jest żarówką i jest używana w temperaturze barwowej (2900±100)K.Zasilanie to stabilny prąd stały |
Układ soczewek służy do kondensowania światła w równoległą wiązkę o średnicy co najmniej 20mm.Otwór świecący fotokomórki powinien znajdować się w ognisku soczewki przed nią |
Detektor i importowana sonda fotodiody krzemowej |
3.4 |

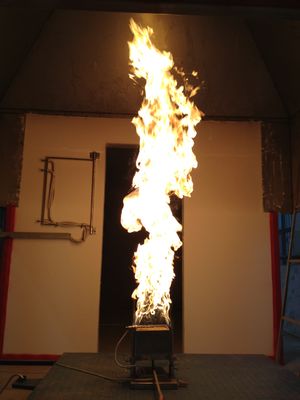

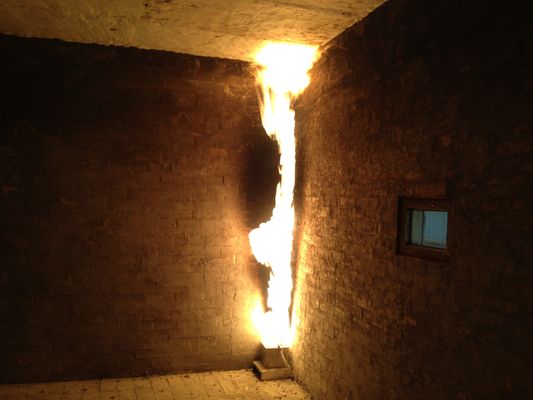

Kalibrowany palnik piaskowy |
System tłumienia optycznego jest typu żarowego |
Lampa jest żarówką i jest używana w temperaturze barwowej (2900±100)K.Zasilanie to stabilny prąd stały |
3.5 |
Kalibrowana kontrola przepływu gazu |
W przypadku przepływomierza masowego American Alicat medium jest propan, zakres wynosi 0-7 g/s, dokładność wynosi ± (0,8% wdg + 0,2% FS), czas reakcji wynosi 0,1 s, a maksymalny płomień kalibracyjny wynosi 300 kW; |
Przepływ gazu kalibracyjnego jest kontrolowany przez oprogramowanie, które może automatycznie sterować stopniowanym źródłem płomienia kalibracyjnego o mocy wyjściowej 75 kW/160 kW; |
3.6 |
System sterowania |
Do kontroli przepływu gazu służy sterownik PLC firmy Omron, wyposażony w urządzenie odcinające gaz, które jest bezpieczne i niezawodne; |
Oddzielna konfiguracja skrzynki sterującej gazem, bezpieczna i wygodna w obsłudze i konserwacji; |
4.4. Instalacja oczyszczania spalin |
4.1 |
Filtracja spalin |
Wyposażony w trójstopniowe urządzenie filtrujące, długoterminowa filtracja pyłów w spalinach:
Pierwszorzędny filtr zgrubny z bawełny z włókna szklanego, filtrujący duże cząstki węglików w spalinach, a materiał filtrujący można szybko wymienić;
Filtr American Parker drugiej klasy, element filtrujący to PTFE, dokładność wynosi 2μm, element filtrujący można szybko zdemontować i wymienić;
Trójstopniowa filtracja membranowa PTFE z dokładnością do 0,5μm skutecznie odcina wilgoć;
|
4.2 |
Zimna pułapka |
Wymrażarka typu pompa kompresyjna, wydajność chłodnicza 320KJ/h, dokładność regulacji temperatury 0,1℃, zmiana statyczna 0,1K, samoczynny rozruch i bezobsługowość; |
4.3 |
Odwadniacz parowy |
Automatyczne spuszczanie wody chłodzącej wytwarzanej przez wymrażarkę, bezobsługowe; |
4.4 |
Kolumna susząca |
Służy do suszenia pozostałości pary wodnej w próbce gazu, można go szybko zdemontować i zastąpić środkiem suszącym; |
4,5 |
Pompa do pobierania próbek |
Niemiecka próżniowa pompa do pobierania próbek KNF o wydajności próbkowania 16 l/min może w sposób ciągły generować ciśnienie próbkowania 50 KPa, przy wysokiej szczelności, niskim poziomie hałasu i niskich wibracjach; |
4.6 |
Rotametr |
Importowany rotametr o zakresie 0-1,5 l/min, który może ustabilizować wyjściowy przepływ próbki gazu i zmniejszyć błąd pomiaru spowodowany wahaniami przepływu gazu; |
5. Układ analizy stężenia gazów |
5.1 |
Analizator gazów |
Przy użyciu niemieckiego analizatora ABB EL3020, analiza stężenia paramagnetycznego O2, zakres pomiarowy 0-21%, dokładność 0,01%, czas reakcji nie większy niż 12 s, dryft i szum w ciągu 30 minut od analizatora nie większy niż 100 ppm;
Odchylenie liniowe: ≤1% FS;
Powtarzalność: ≤0,5FS;
Zero pływającego deszczu: ≤1%FS/7D;
Czas rozpoczęcia: ≤30min;
|
Przy użyciu niemieckiego analizatora ABB EL3020, analiza stężenia CO/CO2 typu IR, zakres pomiarowy CO: 0-1%, dokładność 0,01%, CO2: 0-10%, dokładność 0,01%, a czas reakcji nie przekracza 12s. |
6.System gromadzenia danych |
6.1 |
Moduł akwizycji |
Korzystanie z modułu akwizycji Advantech,
Dokładność pomiaru stężenia gazu wynosi 100×10-6;
Dokładność pomiaru temperatury wynosi 0,1 ℃;
Dokładność zbierania różnicy ciśnień wynosi 0,1 Pa;
Dokładność pomiaru czasu wynosi 0,1 s;
Inne sygnały stanowią 0,1% wartości wyjściowej pełnej skali;
|
6.2 |
zbieranie danych |
System rejestruje i przechowuje następujące dane nie rzadziej niż co 3s:
Różnica ciśnień sondy dwukierunkowej, Pa, temperatura rury, K;
stężenie O2, %;
stężenie CO,%;
stężenie CO2, %;
Masowe natężenie przepływu propanu, mg/s;
Czas, s;
|
7. Standardowe oprogramowanie operacyjne |
Standardowe oprogramowanie operacyjne obejmuje następujące funkcje: |
7.1 |
Monitorowanie stanu systemu |
Odczytaj stan i wartość sygnału każdego czujnika w systemie; |
7.2 |
Kalibracja czujnika |
Kalibracja czujnika temperatury, ciśnienia wiatru, ścieżki światła, analizy stężenia itp.; |
7.3 |
Kalibracja systemu |
Standardowa procedura kalibracji krokowej systemu; |
7.4 |
Standardowa procedura operacyjna |
Standardowe procedury operacyjne testów; |
7,5 |
Recenzja raportu |
Raport z testu dostępu do surowych danych i eksportu; |
7. Inny sprzęt pomocniczy |
7.1 |
magnetowid |
Film z testu wstępnego; |
7.2 |
Rajd |
Służy do potwierdzenia siły wywieranej przez główną głowicę spalania na powierzchnię materaca; |
7.3 |
Komputer stacjonarny |
Komputer przemysłowy AdvanTech oraz zintegrowany interfejs akwizycji danych poprawiają stabilność pracy systemu. |
