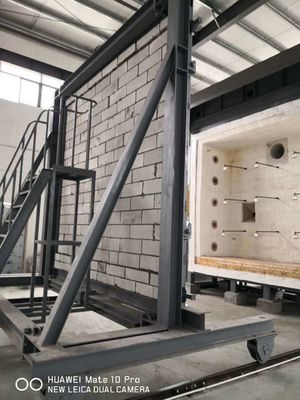

UL 10C BS EN 1634 Pionowy gazowy piec ogniowy 3,0 * 3,0 * 1,2 m

BS EN 1634 Pionowy piec przeciwpożarowy

Normy testowe:

Pionowy piec testowy ma zastosowanie w czterech branżach: materiałów budowlanych, ochrony przeciwpożarowej, transportu kolejowego i żeglugi.

Pionowy piec testowy spełnia następujące normy badawcze:

UL 10C-2009

 EN1363-1-2012: Badanie odporności ogniowej – Część 1: Wymagania ogólne

 EN1364-1 / 3: Test odporności ogniowej nienośnych elementów ściany - część: ściana / ściana osłonowa

 BS476-21-1987

 ASTM E119-11

 BS EN 1634

ISO834-1/8

 GBT 9978.1-2008: Metody badań odporności ogniowej elementów budowlanych Część 1: Wymagania ogólne

 GB / T 26784-2011: Test odporności ogniowej elementów budowlanych Alternatywne i dodatkowe procedury testowe

Krzywa ogrzewania pożarowego węglowodorów (HC)

Powłoka pieca:

Materiał płaszcza pieca i płyty stalowej pieca jest wybierany ze stali Q235, która jest zgodna z wymaganiami „Instrukcji projektowania pieca przemysłowego”.

Schemat obróbki antykorozyjnej:

część dotykowa o wysokiej temperaturze:

• Komin wysokotemperaturowy: Wykładzina ogniotrwała；
• Wentylator wyciągowy: stal nierdzewna: 304；

Konstrukcja stalowa pieca: powłoka powierzchniowa, farba trójodporna, farba wysokotemperaturowa powierzchni；

Kanał powietrza gazowego: powłoka antykorozyjna powierzchni;

Platforma robocza: Q235 Powlekanie powierzchni rur okrągłych, paneli i stali konstrukcyjnej；

• Płyta stalowa korpusu pieca: Q235, ≥3mm；
• Objętość pieca: stal lub rura kwadratowa typu Q235 H
• Rama paleniska: Q235, spawanie kanałowe i spawanie grupowe dwuteowe;
• Poprzeczka ściany pieca: Q235, rura kwadratowa / rura prostokątna / stal kanałowa；

Materiał ogniotrwały pieca:

Porównanie bawełny ogniotrwałej i cegły ogniotrwałej

Bawełna ogniotrwała: zalety - dobra izolacja termiczna;lekki materiał;niska absorpcja ciepła i niskie zużycie energii;długa żywotność;oszczędzanie energii.

Wady – koszt nieco wyższy niż cegieł, nieco gorszy w estetyce.

Cegła ogniotrwała: zalety-dobry wygląd;koszt jest nieco niższy niż bawełna.

Wady - kruche i pękające;absorpcja ciepła i zużycie energii są nieco większe;ciężki materiał (powodujący całkowitą wagę korpusu pieca).

Bawełna ogniotrwała:

Całkowita grubość ogniotrwałego korpusu pieca wynosi ≥300mm.

Wszystkie moduły włókniste wyłożenia pieca są mocowane na stalowej płycie poszycia, dzięki czemu stanowi solidną całość, zapewniając całkowitą szczelność korpusu pieca, co może skrócić czas nagrzewania i zaoszczędzić energię o 10-30% w porównaniu z piecem wykonanym z materiałów ogniotrwałych cegła Wymagania są zmniejszone.

Wszystkie metody produkcji, konstrukcji i montażu to: moduły całowłóknowe, o grubości nie mniejszej niż 300mm, z wykorzystaniem włókien zawierających cyrkon i gęstości nasypowej 100kg/m3, co może zapewnić, że nie będzie się kurczyć, pudru lub odpada w temperaturach długotrwałego użytkowania.

Skład, specyfikacje i wskaźniki wydajności materiałów ogniotrwałych w każdej części pieca są równe lub lepsze niż dane w wykazie:

Jak się mają?ochrona przeciwpożarowaprzetestowane produkty?
Wiele testów ogniowych przeprowadzanych jest przez oficjalne laboratoria w celu certyfikacji produktów.Jednak niektórzy producenci produktów przeciwpożarowych również utrzymują swoje własne obiekty i przeprowadzają testy w celach badawczo-rozwojowych przed przejściem na koszt i narażenie na test w obiekcie strony trzeciej.
