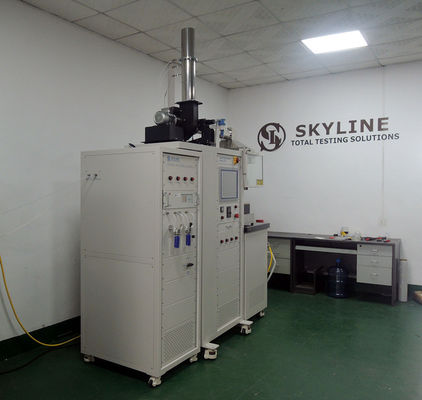

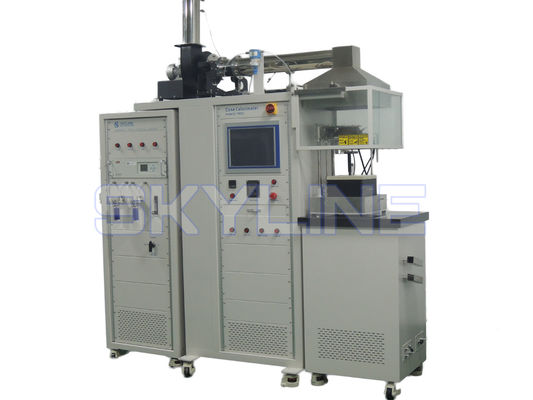

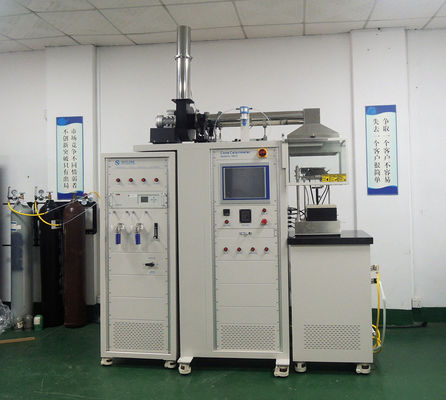

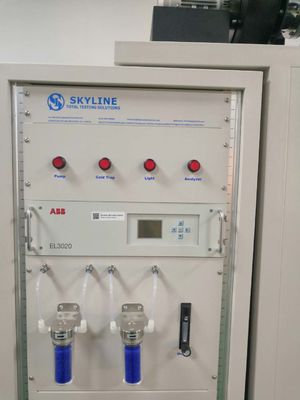

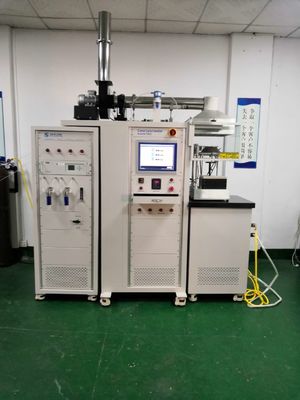

ASTM E1354 Kalorymetr stożkowy z uwalnianiem ciepła z analizatorem importowanego tlenu

Wprowadzenie do instrumentu
Kalorymetr stożkowy jest wyliczany na podstawie zużycia tlenu przez prostokątną próbkę (100mm×10mm) testowaną przez dr Vytenisa Babrauskasa przy wartości promieniowania cieplnego 100KW/m2.
Kalorymetr stożkowy działa na zasadzie zużycia tlenu podczas spalania materiału.Ciepło uwalniane na 1 kg tlenu wynosi około 13,1 MJ.Mierzy wydzielanie ciepła przez materiał, czas zapłonu, zużycie tlenu, produkcję CO i CO2 oraz przepływ spalin.
Kalorymetr stożkowy ściśle odpowiada wielkości laboratorium, a automatyczna jednostka sterująca zaprojektowana przez oprogramowanie testowe jest wygodna w obsłudze dla użytkownika.Ponadto korzysta z 17-calowego komputera z ekranem dotykowym, który jest w pełni zgodny z międzynarodowymi standardami.


Zgodność ze standardami
-test reakcji na ogień ISO 5660, szybkość wydzielania ciepła, szybkość dymu i szybkość utraty masy;
-ASTM E1354 Oznaczanie szybkości wydzielania ciepła i widocznego dymu z materiałów i produktów za pomocą kalorymetru zużycia tlenu;
-BS 476 Pt.15 badanie spalania i struktury materiałów budowlanych, określenie szybkości wydzielania ciepła produktu;

parametry techniczne

przygotowanie próbki

1. Dla każdego wybranego napromieniowania i eksponowanej powierzchni należy przygotować do badania 3 próbki;
2. Wielkość próbki to 100 mm * 100 mm;
3. Próbki o nominalnej grubości 50 mm lub mniejszej powinny być badane z ich rzeczywistą grubością;
4. W przypadku próbek o nominalnej grubości większej niż 50 mm, nienarażoną powierzchnię należy przyciąć, aby zmniejszyć grubość do 50 mm;
5. W przypadku próbek o grubości mniejszej niż 6 mm, podczas badania należy dodać materiał bazowy, który może reprezentować ostateczne warunki użytkowania, tak aby całkowita grubość była nie mniejsza niż 6 mm;
6. W przypadku materiałów ekspansywnych należy przygotować do badań nie mniej niż 4 próbki, z których jedna powinna być wstępnie przetestowana.

Wymagania instalacyjne

Elektryczne: 230 woltów nominalnie 50 amperów
Temperatura otoczenia: praca 10°C do 35°C
Wymiary: Aparatura: 1800 mm (szer.) x 900 mm x (wys.) x 2600 mm (głęb.)
Dostawy gazu: metan, azot, sprężone powietrze

Kalorymetr stożkowy.pdf

Co to jest test kalorymetru stożkowego?

Kalorymetr stożkowy tourządzenie służące do badania reakcji na ogień małych próbek różnych materiałów w fazie skondensowanej.Jest szeroko stosowany w dziedzinie inżynierii bezpieczeństwa pożarowego.... Kalorymetr stożkowy od dawna uważany jest za najbardziej znaczący instrument w skali laboratoryjnej w dziedzinie badań ogniowych.
