Kalorymetr stożkowy ISO 5660

Kalorymetr stożkowy.pdf
Wprowadzenie do urządzenia
Kalorymetr stożkowy jest oparty na zużyciu tlenu przez próbkę prostokątną (100mm×10mm) testowaną przez dr. Vytenisa Babrauskasa przy wartości promieniowania cieplnego 100KW/m2.
Kalorymetr stożkowy działa na zasadzie zużycia tlenu podczas spalania materiału. Ciepło wydzielane na 1 kg tlenu wynosi około 13,1 MJ. Mierzy ciepło wydzielane przez materiał, czas zapłonu, zużycie tlenu, produkcję CO i CO2 oraz przepływ gazów spalinowych.
Kalorymetr stożkowy ściśle odpowiada rozmiarom laboratorium, a jednostka sterująca zaprojektowana przez oprogramowanie testowe jest wygodna w obsłudze dla użytkownika. Ponadto wykorzystuje 17-calowy komputer z ekranem dotykowym, który jest w pełni zgodny z międzynarodowymi standardami.

Zgodność ze standardami
-ISO 5660 test reakcji na ogień, szybkość wydzielania ciepła, szybkość dymienia i szybkość utraty masy;
-ASTM E1354 Określenie szybkości wydzielania ciepła i widocznego dymu z materiałów i produktów przy użyciu kalorymetru zużycia tlenu;
-BS 476 Pt.15 test spalania i konstrukcji materiałów budowlanych, określenie szybkości wydzielania ciepła przez produkt;

Parametry techniczne

Cechy produktu i zastosowanie
1.Kalorymetr stożkowy z ruchomą szafą analityczną, może być podłączony do dużego systemu testowania szybkości wydzielania ciepła, takiego jak ISO 9705, EN 13823 itp., zgodny ze standardami testowania ISO 5660, ASTM E1354, BS 476 część 15 itp.
2.Zintegrowany korpus testowy i 19-calowa szafa analityczna, wbudowany komputer PC z 15-calowym ekranem dotykowym, do pełnej kontroli i automatycznego testowania.

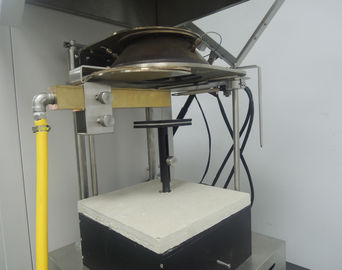

3.Grzałka stożkowa o mocy znamionowej 5000W, wydajność cieplna 0 ~ 100kW/m2, wykorzystująca regulator temperatury PID, podczas gdy stożek promieniowania może być poziomy lub pionowy.
4.Wystawiona na działanie centralnej części powierzchni próbki w zakresie 50 x 50 mm, promieniowanie w centrum odchylenia nie przekracza 2%.
5.Zakres ważenia próbki 0 ~ 3000g; dokładność: 0,1g.
6.Automatyczna migawka rozdzielająca otwiera się automatycznie, aby przesłać promieniowanie do próbki.
7.Paramagnetyczny analizator tlenu ABB EL3020, wykorzystujący metodę zmiany paramagnetycznej do pomiaru stężenia tlenu w gazie. Zakres stężenia 0-25%.
8.Analiza gęstości dymu przy użyciu systemu laserowego, system składa się z lasera He Ne o mocy 0,5mW, detektora głównego i detektora pomocniczego.

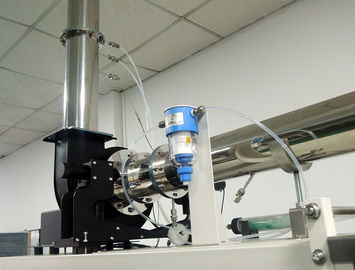

System wydechowy składa się z wentylatora, pokrywy zbierającej dym, rury wydechowej i przepływomierza z płytką otworową itp. Przepływ wentylatora wydechowego wynosi 0 ~ 50g/s, precyzja 0,1g/s.
9.Próbnik pierścieniowy jest zainstalowany od kaptura zbierającego dym na wysokości 685 mm, z 12 otworami.
10.Przepływ powietrza wylotowego powinien być określony przez pomiar różnicy ciśnień po obu stronach ostrokrawędziowej płyty otworowej znajdującej się 350 mm nad wentylatorem, średnica wewnętrzna ostrokrawędziowej
płytki otworowej wynosi 57mm + 1mm.
11.System pobierania próbek gazu ABB SCC-S obejmuje pompę próbkującą, filtr, pułapkę zimną, odprowadzanie ścieków, filtry wodne i filtry CO2;
Przenośny system chłodzenia wodą bez potrzeby podłączenia do sieci wodociągowej i hydrauliki podczas używania miernika strumienia cieplnego (dla ISO 5660).
12.W celu kalibracji odpowiedzi całego systemu testowego, używany jest palnik kalibracyjny z mosiądzu o kwadratowym otworze, służący do pomiaru wartości współczynnika C.
13.System akwizycji danych jest w stanie rejestrować dane wyjściowe analizatora tlenu, przepływomierza, termopary i innych przyrządów.

Zastosowania

Kalorymetr stożkowy nadaje się do oceny zachowania podczas spalania i zachowania materiałów w ogniu w szerokim zakresie, w tym:​

• Materiały budowlane i wyroby budowlane​

• Materiały kolejowe​

• Materiały na przewody i kable​

• Materiały polimerowe​

• Materiały kompozytowe​

• Materiały do badań pożarowych i testów laboratoryjnych​

Może być używany przez producentów materiałów, laboratoria badań ogniowych, instytucje badawcze i inne organizacje zajmujące się testowaniem wydajności ogniowej.​

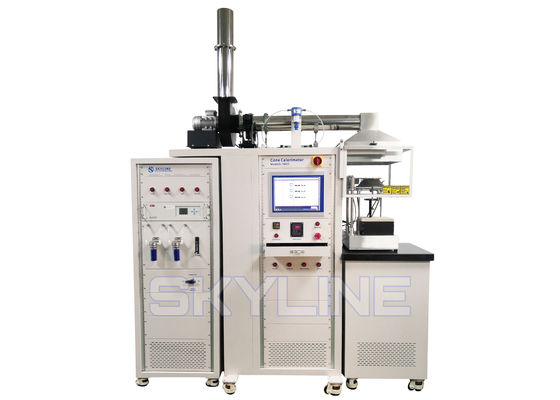

Szczegóły produktu Kalorymetru stożkowego
Nazwa Kalorymetru stożkowego pochodzi od stożkowej grzałki używanej przez dr. Vytenisa Babrauskasa do badania próbki testowej (100mm x 100mm) z strumieniem do 100kW/m2 w celu oceny spalania na małą skalę, opracowanej przez niego. Test Kalorymetru stożkowego opiera się na teorii, że czyste kalorie spalania są proporcjonalne do niezbędnej ilości tlenu do spalania, a 13,1 MJ/kg jest generowane za każdym razem, gdy zużywany jest 1 kg tlenu, a także mierzone są emisja ciepła, czas zapłonu, zużycie tlenu, produkcja CO i CO2 oraz przepływ zapalonych gazów powstających z materiałów testowych.
Standardy
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Wymagania instalacyjne
Elektryczne: 230 V Nominalnie 50 Amperów
Temperatura otoczenia: Robocza 10°C do 35°C
Wymiary: Aparatura: 1800 mm (szer.) x 900 mm (wys.) x 2600 mm (gł.)
Dostawy gazów: Metan, Azot, Sprężone powietrze

Proszę zapoznać się z filmem instruktażowym dotyczącym działania Kalorymetru stożkowego pod poniższym linkiem:
https://youtu.be/-U20AJEfArg

Profil firmy.pdf

Często zadawane pytania

P1:Do czego służy Kalorymetr stożkowy?

O1:Kalorymetr stożkowy służy do oceny zachowania materiałów w ogniu i ich właściwości spalania. Może mierzyć takie parametry jak szybkość wydzielania ciepła, czas zapłonu, zużycie tlenu, produkcja dymu, emisja CO i CO2 oraz utrata masy podczas spalania.​

P2:Jak działa Kalorymetr stożkowy?

O2: Kalorymetr stożkowy działa na zasadzie zużycia tlenu. Podczas spalania mierzona jest ilość tlenu zużytego przez próbkę testową, która jest wykorzystywana do oceny ciepła wydzielanego przez materiał.​

P3:Z jakimi standardami można używać tego Kalorymetru stożkowego?

O3:Specyfikacje produktu wymieniają ISO 5660, ASTM E1354, BS 476 część 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 i GB/T 16172:2007. Stosowany standard zależy od konkretnego zastosowania testowego.​

P4:Jakie materiały można testować za pomocą Kalorymetru stożkowego?

O4:Kalorymetr stożkowy może być używany do testowania materiałów budowlanych, materiałów kolejowych, materiałów na przewody i kable, polimerów, kompozytów i innych materiałów palnych zgodnie z obowiązującą metodą testową.​

P5:Jakie parametry może mierzyć Kalorymetr stożkowy?

O5:W zależności od konfiguracji systemu, urządzenie może mierzyć szybkość wydzielania ciepła, czas zapłonu, zużycie tlenu, produkcję dymu, emisję CO i CO2, utratę masy oraz przepływ gazów spalinowych.​

P6:Czy dostępna jest analiza dymu?

O6:Tak. Analiza gęstości dymu jest wymieniona jako opcjonalna konfiguracja. System może być również wyposażony w analizator podczerwieni do analizy CO i CO2.​

P7:Czy Kalorymetr stożkowy można podłączyć do innych systemów testowania ogniowego?

O7:Zgodnie ze specyfikacją produktu, Kalorymetr stożkowy można podłączyć do większych systemów testowania szybkości wydzielania ciepła, takich jak ISO 9705 i EN 13823.​
