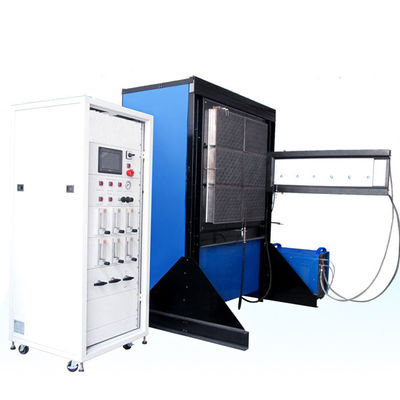

BS 476-7 SuRozprzestrzenianie płomieniaTesterdo pomiaru przedłużenia płomienia ściany

Wprowadzenie produktów

BS 476 Część 7 określa metodę badania do pomiaru bocznego rozprzestrzeniania się płomienia wzdłuż powierzchni próbki produktu zorientowanego w pozycji pionowej w warunkach przepływu przeciwnego oraz system klasyfikacji oparty na szybkości i zasięgu rozprzestrzeniania się płomienia .Dostarcza danych odpowiednich do porównania właściwości użytkowych zasadniczo płaskich materiałów, kompozytów lub zespołów, które są używane głównie jako odsłonięte powierzchnie ścian i sufitów.

Parametry produktu

1. Powierzchnia panelu promieniującego wynosi 850 mm X 850 mm, a konstrukcyjna rama nośna jest wzmocniona;
2. Uchwyt próbki jest prostopadły do ​​panelu promieniującego, a standardowy znak skali powyżej, krytyczny strumień promieniowania cieplnego można zmierzyć zgodnie z odległością propagacji płomienia;
3. Wyposażony w urządzenie cyrkulacyjne do chłodzenia wodą, uchwyt próbki może być chłodzony wodą, aby uniknąć uszkodzeń spowodowanych długotrwałą wysoką temperaturą;
4. Wyposażony w urządzenie zapłonowe z małym płomieniem, wykorzystujące tryb zapłonu iskrowego;
5. Panel promiennikowy jest wyposażony w urządzenie wykrywające wysoką temperaturę.Jeśli panel promiennikowy jest wyłączony, źródło powietrza może zostać automatycznie odcięte;
6. Wyposażony w chłodzony wodą czujnik strumienia promieniowania cieplnego, wyniki można prześledzić z powrotem do Stanów Zjednoczonych NIST;
7. Wyposażony w elektryczną skrzynkę sterującą, może regulować przepływ gazu i powietrza oraz wyświetlać wartości strumienia promieniowania cieplnego;
8. Wyposażony w PLC i interfejs człowiek-maszyna do wyświetlania informacji wymaganych do testowania.

Funkcje i zastosowanie

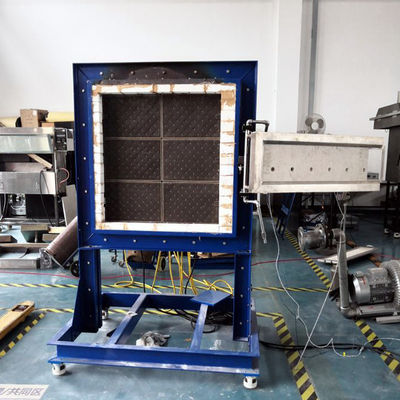

1. To urządzenie składa się z panelu radiacyjnego zamontowanego pionowo w obudowie i wspartego na ramie.
2. Panel radiacyjny jest zabrudzony mieszaniną gaz-powietrze.
3. Panel radiacyjny ma powierzchnię 850 mm kwadratową dla porowatego ogniotrwałego bloku palnika zaprojektowanego tak, aby zapewnić wydajne spalanie mieszanki powietrze-gaz-powietrze, bez powstawania płomieni na powierzchni panelu w warunkach eksploatacyjnych.
4. Panel radiacyjny i jego obramowanie są podparte na ramie tak, aby środek panelu znajdował się około 1250±100 mm nad poziomem podłogi.
5. Uchwyt na próbki i układ płomienia pilotującego zamocowany z jednej strony aparatu.
6. Uchwyt preparatu składa się ze stalowej ramy chłodzonej wodą z chłodzonymi wodą płytami czołowymi.Płyty czołowe nakładają się na próbki 20±2 mm na ich górnej i dolnej krawędzi oraz na pionowej krawędzi przylegającej do panelu radiacyjnego.
7. Zacisk sprężynowy jest umieszczony w celu dociśnięcia próbki do płyt czołowych.
8. Przenośny dopływ wody do uchwytu preparatu sprawia, że ​​maksymalna temperatura na wylocie z uchwytu preparatu nie przekracza 35℃.
9. Zespół uchwytu do preparatów jest umieszczony pod kątem 90±2° w stosunku do powierzchni panelu radiacyjnego i w taki sposób, że powierzchnie górnej i dolnej prowadnicy uchwytu do preparatów znajdują się w tej samej płaszczyźnie co wewnętrzna powierzchnia ramki do panelu radiacyjnego.
10. Wysokość uchwytu próbki jest umocowana na zawiasach, aby umożliwić jego odchylenie w poziomie, z dala od czoła panelu radiacyjnego pomiędzy testami, z pozycji testowej do pozycji gotowości i odwrotnie.
11. Palnik pilotowy składa się ze stalowej rury.
12. Przewody doprowadzające gaz i powietrze do panelu radiacyjnego zawierają przepływomierze, regulatory ciśnienia, zawory sterujące i urządzenia zabezpieczające.
13. Miernik strumienia ciepła: Zakres: 0 ~ 50 kw/m2;Emisyjność powierzchniowa: ɛ=0,95±0,05.
14.Płytka kalibracyjna z uchwytem, ​​kalibrowanym miernikiem strumienia ciepła i mocowaniem.

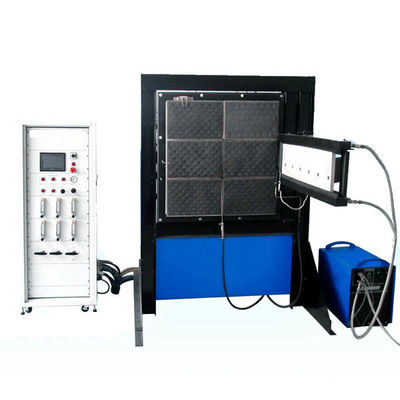

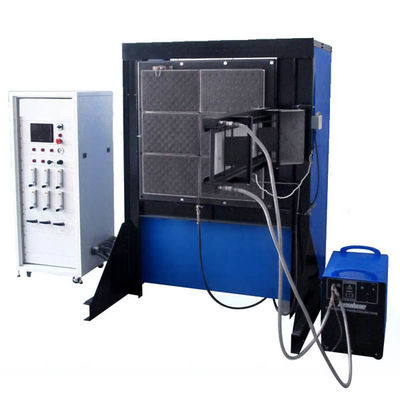

Szczegóły produktuPłomień rozprzestrzeniania się na powierzchniTester

Urządzenie do badania propagacji płomienia na powierzchni to tester ognioodporności ze stali szybkotnącej serii BS 6853, który jest odpowiedni dla brytyjskich materiałów budowlanych i standardów badania ognioodporności stali szybkotnącej.Norma to BS 476-7.Metodę badawczą stosuje się do określenia bocznego wydłużenia powierzchni próbki i na podstawie prędkości.A długość przedłużenia określa poziom spalania.BS 476-7 służy przede wszystkim do pomiaru rozszerzania się płomienia na odsłoniętych powierzchniach ścian i sufitów.
Metoda badawcza polega na zmierzeniu krytycznego strumienia promieniowania poprzez zapalenie próbki małym płomieniem i wytrzymanie stopniowej zmiany promieniującej energii cieplnej.Panel promieniujący ciepło ma wymiary 850 mm X 850 mm.Uchwyt próbki testowej jest chłodzony wodą i wyposażony w perforowaną płytkę kalibracyjną oraz czujnik strumienia promieniowania cieplnego do kalibracji krzywej strumienia promieniowania cieplnego.Przyrząd testowy ma wysokie wymagania w laboratorium, a użytkownik potrzebuje więcej środków bezpieczeństwa, zanim będzie można go zmontować.

Standard:BS:BS 476-7
Wymiary: 1220 mm (szer.) x 550 mm (głęb.) x 1920 mm (wys.)
Waga: 210 kg

Wymagania instalacyjne

Elektryczne: 230 woltów nominalnie 10 amperów
Temperatura otoczenia: praca 10°C do 35°C
Dostawy gazu: propan i sprężarka powietrza
Pokój testowy: 400m3

Tester płomienia rozprzestrzeniania się powierzchni.pdf

Co to jest test rozprzestrzeniania się płomienia?

Testy rozprzestrzeniania się płomieniamają na celu pomiar tendencji płomienia do rozprzestrzeniania się po podłożu i bezpośrednio korelują z płomieniem powierzchniowympropagacja w prawdziwym scenariuszu pożarowym.
