Materiały budowlane Tester łatwopalności Klasyfikacja toksyczna ścieków pożarowych Zagrożenie dla materiałów Metoda klatki wiewiórki

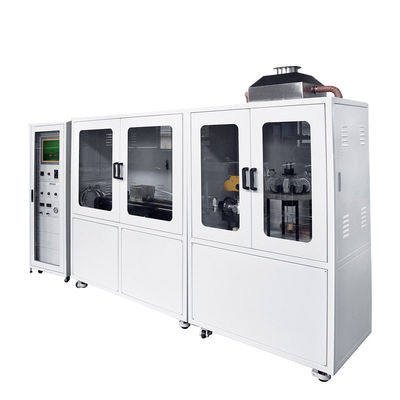

Urządzenie do badania toksyczności tytoniu (metoda klatki wiewiórkowej) z piecem pierścieniowym

Wprowadzenie produktów
Urządzenie do badania toksyczności dymu (metoda klatki wiewiórczej) ma zastosowanie do normy testowej GB / T 20285 „Klasyfikacja zagrożeń związanych z toksycznością dymu materiałów”. Zasada testu jest następująca: stała prędkość próbki taśmy jest stała przez piec pierścieniowy ze stabilnym ogrzewaniem. Mobilne ogrzewanie skanujące o stałej prędkości służy do uzyskania stabilnego przepływu spalin przez przedmuchiwanie spalin w rurze kwarcowej poprzez przepływ gazu nośnego o stałej prędkości i jest wysyłane do niezależnej klatki wiewiórki, a następnie do stanu eksperymentalnego obserwuje się białego szczura i ocenia się wynik testu.

Parametry produktu
1. Sprzęt testowy obejmuje piec pierścieniowy, urządzenie do wypierania pieca, urządzenie z rurką kwarcową, urządzenie do kalibracji temperatury, skrzynkę zatruć, klatkę obrotową, urządzenie do kontroli temperatury, urządzenie do sterowania przepływem powietrza i zawór trójdrożny .
2. Piec pierścieniowy składa się z korpusu pieca, korpusu pieca, rury pieca i elektrycznego drutu grzejnego. Wewnętrzna ściana rury pieca jest powierzchnią grzewczą. Średnica rury pieca wynosi 47 ± 1 mm, długość wynosi 100 ± 1 mm, a zakres temperatur jest nie mniejszy niż temperatura pokojowa do 1100 stopni.
3. Urządzenie do kalibracji temperatury, importowana termopara Omega K o średnicy zewnętrznej 1 mm, spawana z arkuszem wrażliwym na temperaturę materiału 1CR18NI9TI i może być połączona z oprogramowaniem komputerowym w celu kalibracji wzrostu temperatury w piecu.
4. Urządzenie do kontroli temperatury Japan Omron, stosując metodę kontroli temperatury PID, dokładność temperatury pieca jest lepsza niż ± 1 stopień, fluktuacja temperatury w spoczynku jest lepsza niż ± 0,1 stopnia, fluktuacja temperatury podczas ćwiczeń jest lepsza niż ± 2,5 stopnia.

Urządzenie do przemieszczania pieca, szybkość przemieszczania pieca pierścieniowego wynosi 10 ± 0,1 mm / min, ruchoma odległość wynosi ≥600 mm i przyjęty jest japoński silnik serwo Panasonic i tryb sterowania PLC.

Funkcja i zastosowanie produktu
1. Rurka kwarcowa i urządzenie kwarcowe, średnica rurki kwarcowej wynosi 36 ± 1 mm, grubość ścianki 2 ± 0,5 mm, długość 1100 ± 100 mm, długość łodzi kwarcowej wynosi 400 mm, szerokość 32 ± 1 mm.
2. Klatka dla myszy i pojemnik na zatrucie, klatka dla myszy jest wykonana z aluminium, jakość klatki wynosi 60 ± 10 g, klatka dla myszy może być elastycznie obracana na wsporniku, nie ma stałego punktu statycznego, pojemnik na trucizny jest bezbarwny. Wykonany z przezroczystej pleksi o efektywnej przestrzeni około 9,2 l może pomieścić 10 myszy do testu.
3. Urządzenie do kontroli przepływu powietrza, urządzenie do suszenia i oczyszczania powietrza, może być stosowane do czyszczenia i suszenia powietrza; urządzenie do pomiaru masowego przepływu gazu nośnego może cyfrowo wyświetlać przepływ powietrza, zakres wynosi 0-10 l / min, dokładność jest lepsza niż 0,1 l / min, gaz rozcieńczający Urządzenie do pomiaru masowego przepływu gazu może cyfrowo wyświetlać przepływ powietrza w zakresie 0- 5 l / min i dokładność lepsza niż 0,1 l / min.
4. Automatyczny trójdrożny zawór kulowy z automatycznym sterowaniem, stopień ochrony IP-65, podwójny limit elektryczny i mechaniczny, z ochroną przed przegrzaniem.
5. Moduł akwizycji danych Taiwan Advantech (nie akceptuje samodzielnie wykonanego modułu MCU i płytki), 1 zestaw standardowego oprogramowania testowego, może wyświetlać wartość i krzywą temperatury kalibracji, wartość i krzywą temperatury testowania, prędkość ruchu i krzywą każdej klatki.
6. Opcjonalnie: System rejestracji ruchu myszy, wykorzystujący przełącznik fotoelektryczny do monitorowania stanu ruchu klatki myszy, oprogramowanie komputerowe może wyświetlać prędkość kątową klatki w każdej chwili.

Szczegóły Produktu
Standard:
GB / T 20285: 2006
Wymiar:
Skrzynka sterująca: 900 mm (szer.) X 1650 mm x (wys.) X 700 mm (gł.)
Host testowy: 2100 mm (szer.) X 1650 mm x (wys.) X 700 mm (gł.)
Waga: 178 kg

Wymagania instalacyjne
Wymagania dotyczące zasilania: 220 V, 10 amperów
Temperatura otoczenia: od 10 ° C do 35 ° C
Gaz pomocniczy: gaz ze sprężarki powietrza
