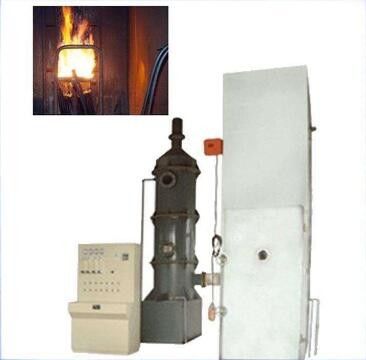

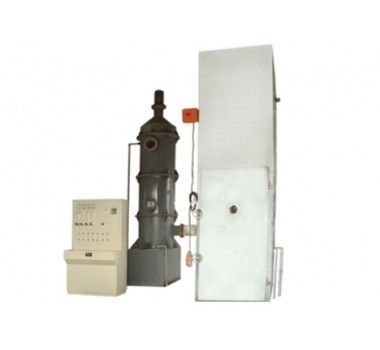

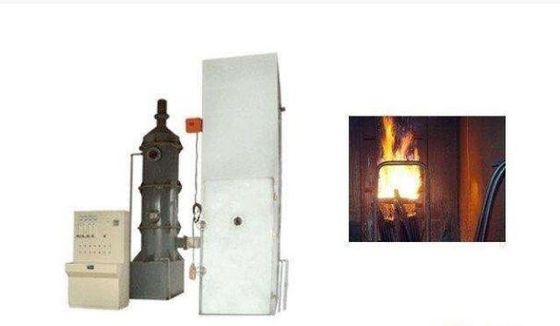

Maszyna do testowania wiązek kabli do trudnopalnych eksperymentów z drutami i kablami

Maszyna do testowania spalania kabli w wiązce

Zastosowania

Nadaje się do eksperymentów z ognioodpornymi drutami i kablami

Parametry techniczne
1. Urządzenie eksperymentalne
1.1 Komora badawcza: Urządzenie doświadczalne stanowi samonośne pudełko o szerokości (1000 ± 100) mm, głębokości (2000 ± 100) mm i wysokości (4000 ± 100) mm.Tylna ściana i obie strony skrzynki testowej powinny być izolowane cieplnie o współczynniku przenikania ciepła około 0,7 W?m-2?K-1, płyta ze stali nierdzewnej USU304 o grubości 1,5 mm i izolujące włókno mineralne o grubości 65 mm w środku 1,5 na zewnątrz.Płyta ze stali nierdzewnej USU304 o grubości Mm
1.2 Źródło powietrza:
1.2.1 Wlot powietrza jest wyposażony w cyfrowy prędkościomierz wiatru, a natężenie przepływu powietrza wynosi (5000±500) l/min.
1.2.2 Po zakończeniu testu: Jeśli próbka nadal płonie przez godzinę po zatrzymaniu pożaru, generowany jest alarm i spalanie jest wymuszane przez deszcz.
Urządzenie
1.3 Rodzaj drabiny stalowej: szeroka (500 ± 5) mm standardowa szerokość drabiny stalowej (800 ± 10) mm szeroka stalowa drabina materiał Stal nierdzewna USU304 okrągła
1.4 urządzenie do oczyszczania emisji:
1.4.1 Górna część skrzynki testowej jest wyposażona w cyfrowy anemometr, aby zapewnić, że natężenie wiatru jest mniejsze niż 8 M/S, co nie wpłynie na przepływ powietrza w komorze testowej.
1.4.2 Odciąganie i mycie dymu Urządzenie odciągowe: stal nierdzewna SUS304 o średnicy 800 mm i wysokości 3500 mm.
2, źródło zapłonu
Typ 2.1: Źródłem zapłonu powinien być jeden lub dwa palniki na propan z towarzyszącymi im przepływomierzami i mieszaczami Venturiego.Powierzchnia ognia powinna być wykonana z 244 płaskich metalowych płyt o średnicy 1,32 mm.Odległość od środka tych otworów wynosi 3,2 mm, co jest przesunięte w trzech rzędach, z których każdy ma 81, 80 i 81, rozłożone w nominalnym rozmiarze. Rozmiar mieści się w zakresie 257 x 4,5 mm.Ponadto po obu stronach płyty ziejącej ogniem tworzy się rząd małych otworów, które zapewniają stabilne spalanie płomienia.Każdy palnik powinien być wyposażony w dokładne urządzenie do kontroli szybkości dopływu propanu i powietrza.Można użyć przepływomierza wirnika lub przepływomierza masowego
2.2 Umiejscowienie źródła zapłonu Palnik powinien być umieszczony poziomo (75±5) mm od powierzchni czołowej próbki kabla, 600±5 mm od dna komory badawczej i symetrycznie do osi drabinki stalowej.Punkt zasilania palnika powinien znajdować się pośrodku pomiędzy dwoma poprzeczkami stalowej drabinki i co najmniej 500 mm od dolnego końca próbki.
