BS6387 Kabel sprzętu do prób ogniowych wymagany do utrzymania integralności obwodu w warunkach pożaru

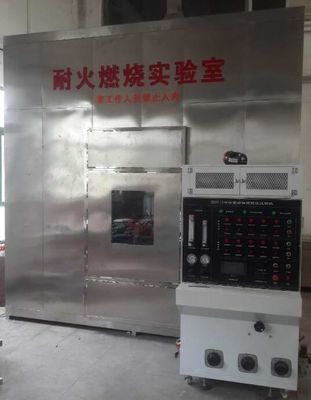

BS6387 Urządzenie testowe do kabli wymagane do utrzymania integralności obwodu w warunkach pożaru

Streszczenie

Wymagane urządzenie do testowania odporności kabli na ogień
w celu utrzymania integralności obwodu w warunkach pożaru.Ma zastosowanie do kabli o
napięcie znamionowe nieprzekraczające 600/1 000 V i o średnicy całkowitej mniejszej niż lub
równy 20 mm.

Zgodny z normą BS6387

Test podany w niniejszej Normie Brytyjskiej ma zastosowanie do kabli posiadających dwa lub więcej
izolowane przewodniki, nawet zawierające inne elementy metalowe;
elementy takie jak pancerz, ekran czy przewód ochronny obwodu.Test jest również
ma zastosowanie do kabli z jednym izolowanym przewodem, pod warunkiem, że kabel
zawiera co najmniej jeden inny pierwiastek metaliczny.Test nie ma zastosowania do
kable z jednym izolowanym przewodnikiem, ale bez innego elementu metalowego

Skład wyposażenia

1. Test odporności na ogień!

Stanowisko do badania odporności ogniowej składa się z następującej części: system nośny kabli, detektor ciągły, źródło ciepła.

System nośny kabla: Kabel zaciska osłony kabla z boku przez zaciski.Środkowa część kabla jest przymocowana dwoma metalowymi pierścieniami (odległość 300mm), a metalowy pierścień jest uziemiony z innymi metalowymi częściami urządzenia.Urządzenie podtrzymujące kable pokazano na rysunku 1. W przypadku kabli bez pancerza o średnicy mniejszej niż 10 mm lub innych kabli, które uległy znacznemu przemieszczeniu podczas testu, dostępne są 3 metalowe pierścienie, każdy przymocowany do oryginalnego metalowego pierścienia o średnicy około 150 mm.

2. Urządzenie do detekcji ciągłej: Pozwól, aby prąd przepływał przez wszystkie rdzenie kabla, trójfazowy transformator połączony w gwiazdę lub trzy transformatory jednofazowe (lub transformator jednofazowy, jeśli test jest kablem jednożyłowym), i jest wystarczająca Zdolność do utrzymania maksymalnego dopuszczalnego prądu upływu 3A przy napięciu probierczym.Podłącz lampę do każdego rdzenia na drugim końcu kabla i przyłóż prąd około 0,25 A przy napięciu znamionowym kabla.

3. Źródło ciepła:
1. Ciepło to rurowy palnik gazowy o długości 610 mm, który może przymusowo dostarczać metan i intensywnie płomień.
2. Pomiar temperatury: Termometr o średnicy 2 mm jest umieszczony blisko wlotu powietrza, równolegle do palnika powyżej 75 mm
3. Test temperatury i czasu płomienia: (patrz klasa spalania BS6387)
A 650. C ± 40 ° C - 3 godziny
B 750. C ± 40 °C - 3 godziny
C 950. C ± 40°C - 3 godziny
S 950. C ± 40 °C -20 minut

4. Próbka kabla: Próbka to odcinek gotowego produktu, nie mniejszy niż 1200 mm, a na obu końcach usunięto 100 mm osłony i warstwy przykrywającej.Przewody na końcach kabla powinny być zgodne z połączeniami elektrycznymi.
5. Napięcie testowe: regulacja 200 ~ 1000 V

Jakie są rodzaje?testy ogniowe?
Testy ogniowe – takie jak testowanie reakcji i odporności na ogień materiałów i konstrukcji oraz testowanie działania elementów i systemów przeciwpożarowych (np. gaśnic i tryskaczy), systemów i kabli wykrywania i alarmowania oraz systemów wentylacji dymu i ciepła.
