Sterowanie ekranem dotykowym Siatki bezpieczeństwa Materiały budowlane Tester palności dla wydajności rezystancji

Sterowanie za pomocą ekranu dotykowego Siatki bezpieczeństwa Test palności (zmniejszający palność)

Podanie

Nadaje się do różnych siatek bezpieczeństwa, pionowej siatki bezpieczeństwa o drobnych oczkach Odporność na palność Wydajność.

parametry techniczne

1. Ekran dotykowy / sterowanie

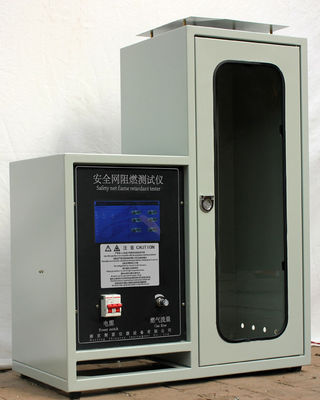

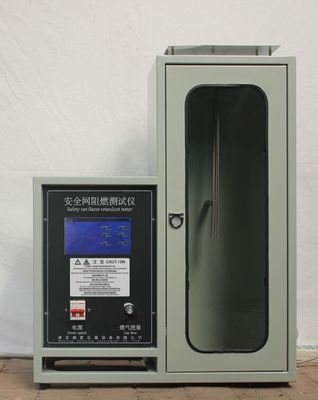

2. Sprzęt jest podzielony na dwie części: skrzynkę sterującą z ekranem dotykowym i skrzynkę spalania. Rozmiar komory spalania wynosi 330 * 330 * 765 mm.

3. Przednia część komory spalania to drzwi obserwacyjne z hartowanego szkła

4. Górna część pudełka jest równomiernie rozmieszczona z 16 otworami wentylacyjnymi, średnica wewnętrzna wynosi 12,5 mm; po obu stronach komory spalania znajduje się 6 otworów wentylacyjnych, a średnica wewnętrzna wynosi 12,5 mm.

5. Góra pudełka jest przymocowana do góry

6. Górna część pudełka jest wyposażona w wiszący zacisk, a spód zacisku stylowego znajduje się 17 mm powyżej najwyższego punktu dyszy zapalnika.

7. Wewnętrzna średnica dyszy zapalnika wynosi 11 mm, a głowica i linia pionowa znajdują się pod kątem 25 °. Czas zapłonu: z dokładnością do 0,05 s

8. Źródło gazu: gaz mieszany propan, butan lub propan / butan klasy przemysłowej, z zastosowaniem gazu metanowego o czystości nie mniejszej niż 97%, gdy próbka jest poddana wstępnej obróbce zgodnie z 7.3

9. Rozmiar próbki: 500 ± 5

10. Temperatura otoczenia: -10 ° C ~ 30 ° C

11. Napięcie zasilania i moc: 220 V ± 10% 50 Hz Moc mniejsza niż 100 W.

12. Sterowanie pojedynczym układem, automatyczne wyświetlanie czasu cyfrowego

13. Czas płomienia palnika Bunsena 0-99M99S, można dowolnie ustawić, dokładność ± 0,01 s

14. Yu Yan, czas poświaty: najdłuższy 0-99M99S

15. Niebieski płomień palnika Bunsena: 15 mm-175 mm można dowolnie regulować za pomocą skali wysokości płomienia

16. Czas automatycznego zapłonu palnika Bunsena: dowolne ustawienie

17. Parametry związane z ekranem dotykowym:

za. Rozmiar: 7 cali Efektywny rozmiar wyświetlacza Długość 15,5 cm Szerokość 8,6 cm;

b. Rozdzielczość: 800 * 480

do. Interfejs komunikacyjny RS232, 3.3V CMOS lub TTL, tryb portu szeregowego

re. Pojemność magazynowa: 1G

mi. Używaj czysto sprzętowego wyświetlacza sterownika FPGA, „zero” czasu uruchamiania, zasilany

fa. Korzystając z architektury M3 + FPGA, M3 jest odpowiedzialny za parsowanie poleceń, FPGA koncentruje się na wyświetlaniu TFT, szybkość i niezawodność wiodą ten sam schemat

sol. Główny kontroler wykorzystuje procesor o niskim poborze mocy, aby automatycznie przejść do trybu oszczędzania energii.

Standardy projektowania

GB 5725-2009 bezpieczna siatka

Obowiązujące normy

GB5455-2014 „Tekstylia Wydajność spalania Uwolnienie w pionie Określenie długości uszkodzenia, tlenia i czasu palenia się”
