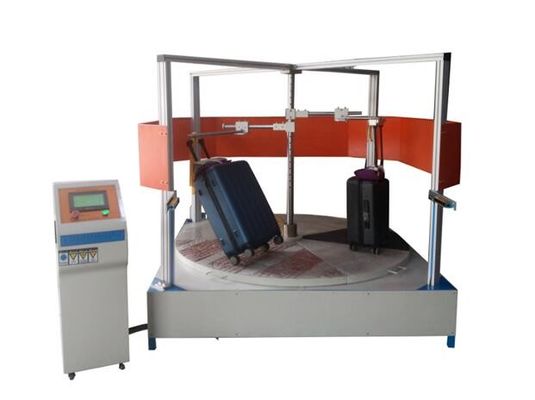

Sterowanie PLC Bagaż Maszyna do testowania stanu wielu dróg z precyzyjnym silnikiem o zmiennej częstotliwości

Maszyna do testowania stanu wielu tras bagażu

Informacje o produkcie

Przyrząd do badania stanu bagaży, rolka do badania cementu. Średnica: (216 ± 2) mm, przy podniesionym pręcie stalowym o wypukłej szerokości 30 mm i grubości wypukłej powierzchni 3 mm (r = 0,5 mm) na powierzchni rolki, długość rolki testowej jest większa niż maksymalne koło równoległe próbki testowej. Odstępy (około 600 mm). Formuła wałka testowego cementu jest następująca: piasek (średni piasek): cement (42,5, P.0) = 3: 2, nie powinno być plastra miodu, powierzchnia pięć powierzchni, pęcherzyki powietrza. Dwie rolki testowe testera z podwójnym prętem powinny znajdować się na tym samym poziomie, odległość między dwoma rolkami testowymi można regulować, a dwie rolki testowe obracają się w przeciwnych kierunkach. Naprawiono portal. W odległości 45 ° ± 2 ° od płaszczyzny poziomej kwatera główna ma szynę nośną, którą można przesuwać w górę i w dół, aby zamocować próbkę testową, oraz hak cięgłowy u góry. Limiter. Można go ustawić tak, aby próbkę można było ustawić w tej samej pozycji od początku do końca testu. Urządzenie sterujące. Regulowana prędkość, ustaw całkowity skok, czas odpoczynku w suwie testowym, z funkcją pamięci.

Posługiwać się

Jest on wykorzystywany przez personel badawczo-rozwojowy i personel kontroli jakości do oceny stanu użytkowania bagażu podczas chodzenia, do przeprowadzania ciągłego testu chodzenia, do testowania koła próbki, osi, ramy koła, cięgna, jakości skrzyni i obliczania zużycia koła.

Standardy wdrażania
Tryb sterowania: sterowanie PLC, tryb pracy interfejs człowiek-maszyna. Liczbę kilometrów testowych można wybrać dowolnie, z funkcją okresowego ustawiania czasu i funkcją pamięci awarii zasilania.

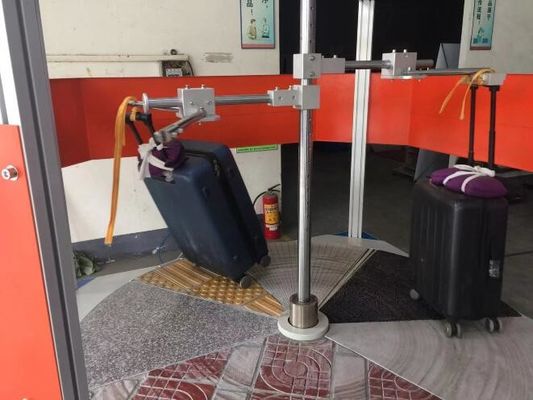

Symulacja nawierzchni: 30% nawierzchni z drobnego cementu, 30% nawierzchni z grubego cementu, 20% nawierzchni murowanej, 9% nawierzchni marmurowej, 9% ślepej drogi, 1% progu prędkości, 1% kanalizacji.
Prędkość robocza: 0-4 km / h, zatrzymanie na 10 minut co 2 km pracy, można regulować.
Naprawiono portal: tryb dwukołowy, tryb czterokołowy.
Normalna moc robocza: precyzyjny silnik o zmiennej częstotliwości.
Rozmiar maszyny: 1,88 M * 1,8 M * 1,64 M (W * D * H).

Metody testowe
1. Umieść próbkę na maszynie testowej i umieść koło na rolce testowej. Wyciągnij całkowicie drążek i zawieś go na haczyku. Próbka bez cięgła zostanie podniesiona na haku lub poprzeczce za pomocą uchwytu lub uchwytu bocznego (mopa bocznego, bocznego paska do pociągania) oraz kąta pudełka (opakowania) i płaszczyzny poziomej do 45 ° ± 2 °, zablokuj uchwyt dźwigni i zamocuj ogranicznik.
2. Próbkę na cztery koła należy umieścić na maszynie testowej, a odległość między dwoma rolkami testowymi należy wyregulować, tak aby cztery koła były umieszczone na dwóch rolkach testowych, a ogranicznik został ustalony.
3. Ustaw prędkość roboczą maszyny testowej: 4 km / h, z przerwami 10 min na każde 2 km pracy.
4. Testuj trasę: 4 km 8 km 12 km 16 km 20 km lub testuj zgodnie z określoną trasą.
5. Wał cementowy: φ (216 ± 2) mm dwa, odległość między dwoma wałkami można regulować, a kierunek obrotu jest przeciwny.
6. Wciągające pręty stalowe: 600 × 30 × 3 mm (szer. × gł. × wys.)
7. Naprawiono portal: 45 ° ± 2 ° z poziomym
8. Prędkość testowa: 4 km / h co 2 km, z przerwami 10 min
9. Timer: wyświetlacz LCD
10. Urządzenie sterujące: regulacja prędkości, ustawianie całkowitego skoku, czas odpoczynku w skoku testowym, z funkcją pamięci
11. Urządzenie ograniczające: Można go ustawić tak, aby próbkę można było ustawić w jednej pozycji od początku do końca testu. 12. Zasilanie: 220 V 50 Hz.
