Komora do badania płomieni drutowych dla kabli elektrycznych w warunkach pożaru

Drutowa komora do testowania płomienia do kabli elektrycznych w warunkach pożarowych Integralność obwodu

Normy

IEC 60331-21

Badania kabli elektrycznych w warunkach pożaru - Integralność obwodu - Część 21: Procedury i wymagania - Kable o napięciu znamionowym do 0,6/1,0 kV włącznie

Specyfikacja

2. Zasada konstrukcji maszyny do badania spalania integralności kabli i linii kablowych:

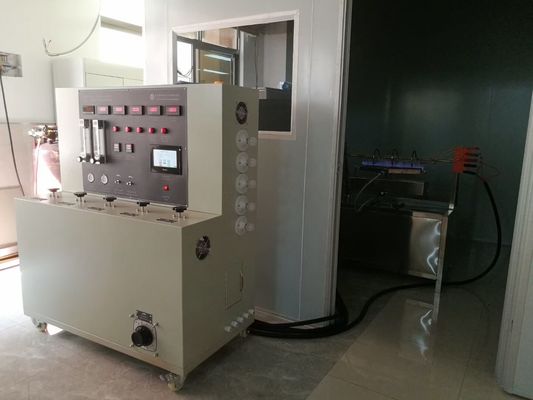

Tester ogniowy kabla i kabla jest podzielony na trzy części: komorę spalania, ramę spalania i skrzynkę kontrolną, z których wszystkie są indywidualnie ruchome.Każde urządzenie jest wyposażone w kółka na dole ułatwiające przemieszczanie i dezynfekcję.Urządzenie stosowane do kabli i kabli wymagających integralności linii przy użyciu płomienia o temperaturze nie niższej niż 750°C (kontrola mocy cieplnej) do indywidualnego testu ogniowego

Parametry techniczne maszyny do badania integralności kabli i linii kablowych:

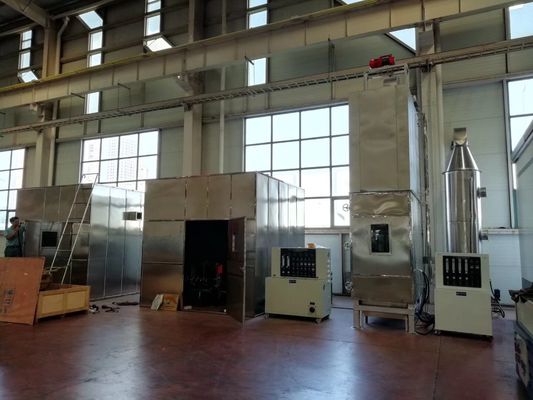

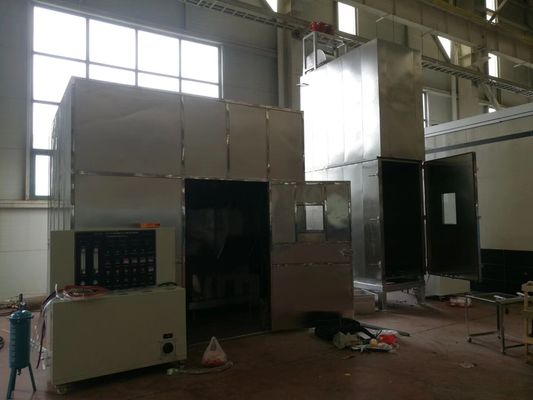

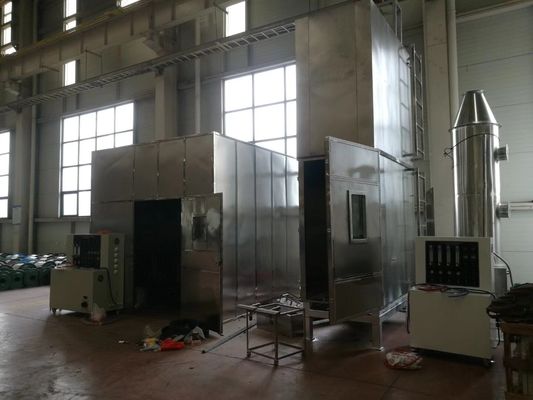

1. Projekt komory spalania

Jest przymocowany do kątownika za pomocą odpowiedniego materiału, aby utworzyć całą sześcienną komorę spalania.

Komora spalania: wymiary wewnętrzne: 3M x 3M x 3M łącznie 27 metrów sześciennych.

Może być konstrukcją ściany z cegły lub konstrukcją z blachy stalowej, wybraną przez klientów

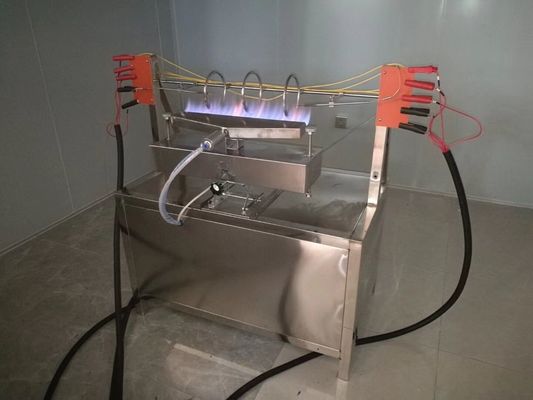

2. Uchwyt próbki: Próbka składa się z dwóch lub trzech metalowych wsporników pierścieniowych o średnicy wewnętrznej około 150 mm.

3. Urządzenie do spalania:

(1) Blowtorch: Palnik na propan o nominalnej długości 500 mm i szerokości 15 mm dla dyszy z mieszaczem Venturiego.

(2) Przepływomierz: przepływomierz powietrza: 80L/min, przepływomierz propanu: 5L/min

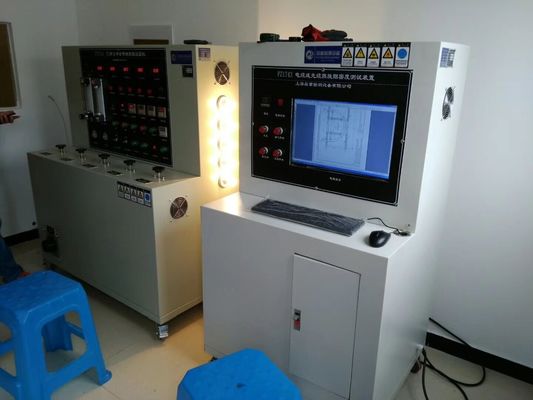

(3) Skład układu sterowania palnikiem: zawór regulujący ciśnienie, zapalnik piezoelektryczny, urządzenie do wygaszania płomienia, termopara kontrolująca temperaturę,

Źródło gazu (własność Twojej firmy), zapłonnik, gazociąg, przepływomierz, mieszalnik Venturiego,

Palnik, zawór kulowy, przewód powietrza, butla ze sprężonym powietrzem (własność Twojej firmy)

(4) Timer: 0 ~ 99,99 s/m/h można ustawić dowolnie

(5) Urządzenie zapłonowe: do automatycznego zapłonu

(6) Regulator temperatury: składa się z dwóch sekcji monitorowania temperatury,

Zakres temperatur: 0 ~ 1000 ° C można ustawić dowolnie.

4. Obciążenie linii:

(1) Transformator testowy: 3000VA trzy (2) Napięcie testowe: AC1000V

(3) Prąd testowy: 3A
