UL 87 Lab Testing Equipment Maszyna do gięcia drutu, kąt gięcia 10 - 180 ° Regulowany

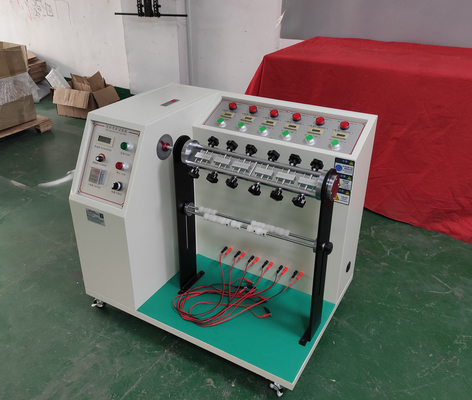

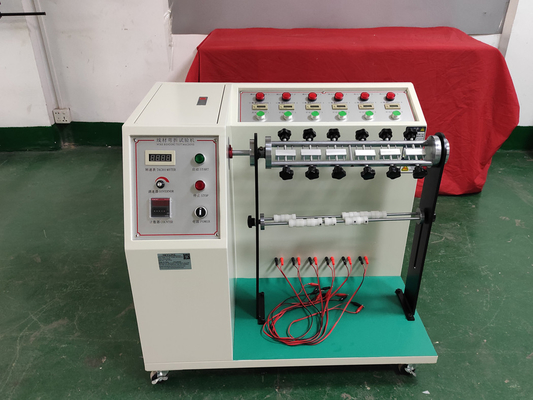

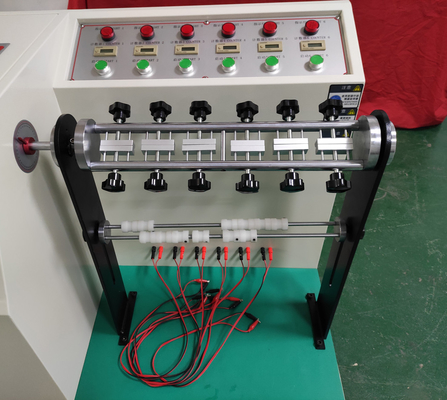

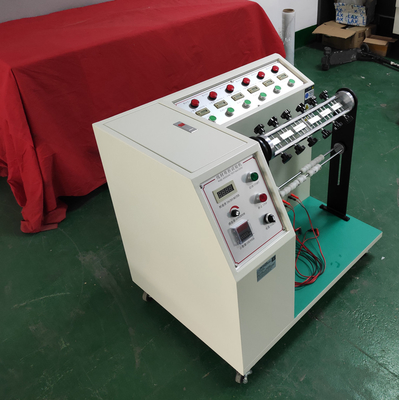

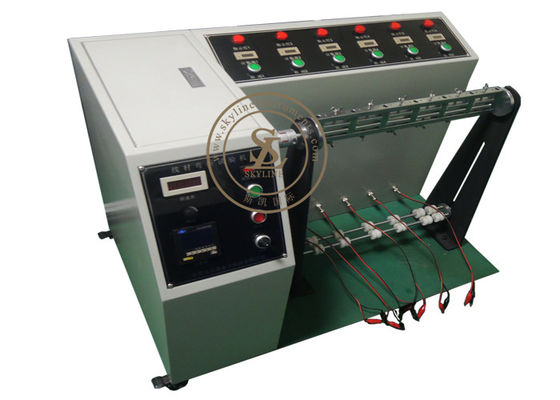

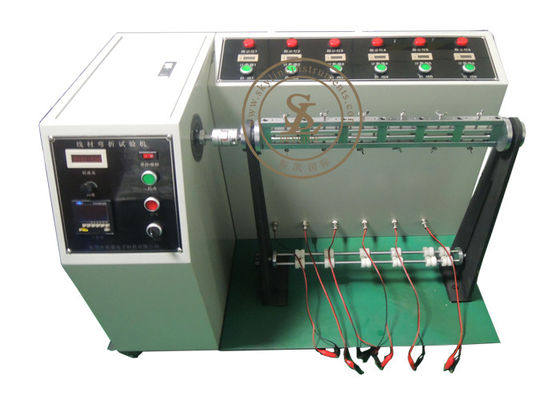

SL-T110 Kąt gięcia 10-180° Regulowana maszyna do testowania gięcia drutu UL 87

Stosowanie

Przewód zasilający wtyczki testowej i wytrzymałość na zginanie drutu mogą być automatycznie liczone w tym samym czasie, co pokazuje rezystancję przewodu, linię przerywaną zginania materiału testowego i może automatycznie zatrzymać pracę.

Charakterystyka

Ta maszyna jest napędzana silnikiem elektrycznym, który działa płynnie i ma niski poziom hałasu.

Kluczowymi komponentami są niezawodna wydajność importu, stosowane są różne tarcze, dzięki czemu Twój test jest dokładny i owocny.

parametry techniczne

Instrukcja obsługi

1, Regulacja kąta gięcia: otwórz drzwi maszyny testowej, poluzuj koło napędowe silnika i śrubę łączącą, przesuń szczelinę ślizgową w pozycji suwaka, aby wskaźnik na mechanizmie wychylnym przetestował wymagany kąt, a następnie dokręcanie śruby koła napędowego i korbowodu.

2, zostaną przetestowane elementy testowe krótkiego połączenia dwuprzewodowego (takie jak linia wielożyłowa jest również używana w krótkim połączeniu sekwencji, tworząc ścieżkę), a następnie zaciśnięte na uchwycie testowym.

3, badany element przez dźwignię graniczną i zgodnie z wymaganiami do zawieszenia ciężaru odpowiednich ciężarów, dwa rdzenie próbki są następnie łączone z zaciskiem krokodylkowym na kolumnie łączącej odpowiedniej stacji roboczej, nakrętką mocującą dźwignia krańcowa jest poluzowana, wysokość dźwigni jest regulowana w górę iw dół, aby spełnić wymagania testowe, a nakrętka dokręcająca jest dokręcana, a położenie krańcowe jest ustalone.

4, przetestuj liczbę ustawień: przytrzymaj całkowity licznik przycisku Qing 0, naciśnij odpowiednie przyciski w górę, zobaczysz zmiany cyfrowego przewijania ekranu LCD, ustaw wymagane czasy testu, a następnie zamknij pokrywę.

5, naciśnij przycisk 0 licznika każdej stacji testowej, aby ponownie wyczyścić zero.

6, włącz wyłącznik zasilania, a następnie próbkę przełącznika uruchamiania grupy, aby rozpocząć, pojedynczy przełącznik zatrzymania do całego zatrzymania.Naciśnij przycisk „Start” na panelu sterowania, aby powoli dostosować prędkość wymaganą do testu wskazywania regulatora.Rozpoczyna się próba zginania.Test zatrzymuje się automatycznie, gdy osiągnie określoną liczbę razy

7, panel maszyny ma pojedynczy przełącznik zatrzymania/zatrzymania, gdy przełącznik znajduje się w stanie pojedynczego zatrzymania, testując proces dowolnego zestawu odłączania, urządzenie przestaje działać, możesz usunąć próbkę po naciśnięciu przycisku Start, aby kontynuować testowanie.Gdy przełącznik jest w stanie pełnego zatrzymania, potrzebujesz 6 grup wszystkich odłączonych, aby przestać działać.
