Produkujemy wyłącznie sprzęt do testowania laboratoriów
Obroty:
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SKYLINE |
| Orzecznictwo: | CE |
| Numer modelu: | SL-7602Y |
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | negotiated |
| Szczegóły pakowania: | obudowa ze sklejki |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, l/c, Western Union, MoneyGram |
| Możliwość Supply: | 1 jednostka / miesiąc |
| Normy: | IEC61034-1997, GA306.1-2007 itp. | Rozmiar pomieszczenia do spalania: | W3000*D3000*H3000mm (27m3) |
|---|---|---|---|
| Materiał: | STAL NIERDZEWNA | Zakres pomiaru: | 0-100% |
| Czujnik: | fotokomórka, rezystancja obciążenia ≤100Ω | ||
| High Light: | flammability test chamber,flammability testing labs |
||
Opis
Zgodnie z normą IEC61034-1~2, pierwsza część „urządzenia testowego” i druga część „etapów i wymagań testowych” dotyczących określania gęstości dymu w kablach lub kablach optycznych w określonych warunkach.Wyznaczenie gęstości dymu jest ważnym aspektem oceny charakterystyki spalania kabla lub kabla, co wiąże się z ewakuacją personelu i określeniem bliskości gaszenia.Przyrząd ten służy głównie do określania stężenia dymu w kablach i kablach optycznych w określonych warunkach oraz do weryfikacji gęstości dymu.W warunkach spalania płomieniowego lub spalania bezpłomieniowego transmitancja jest wykorzystywana jako sposób na porównanie różnych kabli lub kabli w określonych warunkach.
Funkcja
Instrument ten dotyczy trzech aspektów wiedzy mechanicznej, optycznej i elektronicznej.Jest to produkt integracji mechanicznej i elektrycznej.Ma zalety rozsądnej struktury, stabilnej wydajności i łatwej obsługi.Interfejs operacyjny WINDOWS XP, styl Lab VIEW i doskonały mechanizm bezpieczeństwa.Podczas testu wyników pomiarów wyświetlania w czasie rzeczywistym i dynamicznego rysowania idealnej krzywej (poprzez szybkość wyświetlania i krzywą czasu), dane mogą być przechowywane na stałe, odczytywane i drukowane, można bezpośrednio wydrukować raport.
Oprogramowanie pomiarowe: jego główne dane dotyczące gęstości dymu i światła, specyficzna gęstość optyczna, szybkość dymienia, maksymalna szybkość dymienia i średnia gęstość dymu mogą być testowane w interfejsie operacyjnym WINDOWS XP+VB6.0.Posiada również interfejs operacyjny kalibracji, edycji, testowania, regulacji parametrów i tak dalej.Program wykorzystuje komputerową automatyczną kontrolę, gromadzenie, rejestrację i rozliczanie wyników.Patrz rysunek 1, rysunek 2
Rysunek 1: wykres krzywej przepuszczalności światła
Rysunek 2: formularze raportów z wynikami badań
Zasada
System pomiaru światła dla gęstości zadymienia kabla lub kabla optycznego w określonych warunkach składa się ze źródła światła, fotokomórki krzemowej, odbiornika źródła światła i systemu komputerowego.Światło generowane przez źródło światła przechodzi przez Laboratorium gęstości dymu 3M*3M*3M, tworząc jednolitą wiązkę o średnicy 1,5m + 0,1M na ścianie naprzeciw źródła światła.Fotokomórka zainstalowana w środku wiązki wykrywa intensywność wiązki ze źródła światła.Gdy komora spalania w wyniku spalania kabli wytwarza dużo dymu, dym absorpcji fotoelektrycznej, osiągając natężenie wiązki fotokomórki krzemowej jest osłabiony przez komputerowy system przetwarzania danych, możemy obliczyć w stosunku do początkowego 100% za pomocą liniowej przepuszczalność światła odpowiedzi.

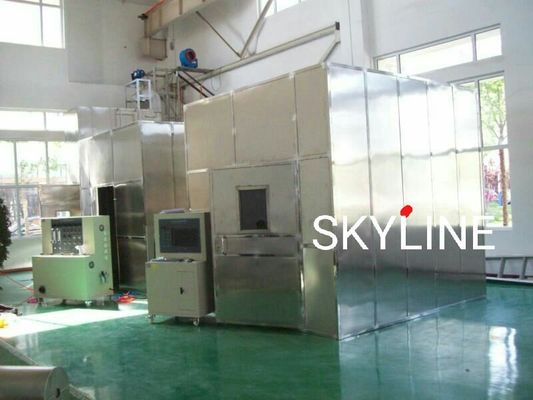

Projekt komory spalania, dwa sposoby do wyboru przez klientów: pierwszy wykorzystuje ceglaną ścianę, Nasza firma zapewnia schemat projektowy, wysyła profesjonalnych inżynierów do prowadzenia budowy;drugi z odpowiednim materiałem jest mocowany na kątowniku i całej komorze spalania kostki.
Skład wyposażenia
Cały przyrząd składa się z zamkniętej skrzynki testowej, systemu pomiarowego fotometru, dysku alkoholowego, układu spalania, zapalnika, skrzynki testowej, wspornika kabla, przyrządu do pomiaru temperatury i oprogramowania do badania gęstości dymu.Obwód został opracowany przez mikrokomputer jednoukładowy o wysokiej zawartości technologii i stabilnej wydajności.Ten instrument jest odpowiedni dla wszystkich kabli.Jest szeroko stosowany przez zakłady produkcyjne przemysłu drutów i kabli oraz jednostki badawcze i testowe.Pudełko testowe to kostka testowa o objętości 27m3.
Szczegółowe parametry techniczne
| Komora spalania | Rozmiar wewnętrzny: 3M x 3M x 3M łącznie 27 metrów sześciennych.Może być stosowana zarówno jako konstrukcja murowana, jak i konstrukcja stalowa przez klienta. |
| Sprzęt do pomiaru błysku |
Odp .: importowana kwarcowa lampa halogenowa ze źródła światła: moc nominalna 100 W, napięcie nominalne: 12 V, nominalna kwota zwrotu: 2000 - 3000 lm B: Akceptor: w przypadku fotokomórki krzemowej przepuszczalność 0% jest przekazywana bez światła, a przepuszczalność wynosi 100% światła bez okluzji. |
| Standardowe źródło ognia |
Odp.: źródłem ognia jest alkohol o pojemności 1,0 litra B: Taca na alkohol: stal nierdzewna, dno 210 x 110 mm |
| Mieszanka dymu | Dym jest równomiernie rozprowadzany w komorze spalania za pomocą wentylatora biurkowego. |
| Próba ślepa | Płonąca lampa alkoholowa sprawia, że temperatura komory spalania osiąga 25 ± 5 ℃. |
| Urządzenie do pomiaru temperatury | Wysokość wewnętrznej powierzchni to 1,5m od podłoża, a czujnik temperatury montowany jest w miejscu gdzie ściana ma 0,5m. |
| Zawiera oprogramowanie pomiarowe zawierające transmitancję, krzywe wyjściowe i raporty | |
| Komputer (drukarka zapewnij sobie) | |
| Moc | 220V, 4KW.(powinien wskazywać całkowitą moc urządzenia) |
| Gęstość dymu | 0 - 924 automatyczna zmiana biegów na sześć biegów |
| Skala | 0,0001—100% |
| Dokładność pomiaru | ±3% |
| Napięcie robocze | 200-240V 50Hz |
| Temperatura otoczenia | Temperatura pokojowa-40 ℃ |
| Temperatura względna | ≤85% |
| Środowisko pracy | Podczas pracy instrumentu należy unikać bezpośredniego światła i wymuszonego przepływu powietrza. |
5. Inne parametry i wprowadzenie
a.Drzwi wejściowe są wyposażone w okna i nieprzezroczyste wizje, które mogą blokować czynności kontrolne.
b. Dno kwadratowego pudełka jest wyposażone w automatyczne urządzenie zapłonowe, a na górze zainstalowany jest wewnętrzny regulator ciśnienia skrzynki.
c.Źródło światła: żarówka na 12V, długość fali światła od 400 do 750nm.
d.Acceptor: w przypadku fotokomórki krzemowej przepuszczalność 0% jest przekazywana bez światła, a współczynnik przepuszczalności wynosi 100% światła bez okluzji.
e.System spalania: składający się z zaworu regulującego ciśnienie, filtra, przepływomierza zaworu regulacyjnego i palnika.
f. Palnik: złożony z zapalnika i krążka alkoholowego i umieszczony w środku próbki.
6. Główna konfiguracja
| Pulpit (w tym ekran wyświetlacza) | 1 zestawy |
| Nieprzezroczysty szablon | 1 |
| Zapasowa żarówka | 2 |
| Instrukcje | 1 |
| Certyfikat | 1 |
| Skalibrowany obiektyw | 2 |
| Drukarki | 1 |
| Oprogramowanie do analizy | 1 |
| Śluza aktywności | 1 |
