Maszyna do badania gęstości dymu dla przewodów i kabli

Zgodnie z GB/T17651.1~2 i IEC61034-1~2, pierwsza część „urządzenia testowego” i druga część „etapów i wymagań testowych” dotyczących określania gęstości dymu w kablach lub kablach optycznych w określonych warunkach.Wyznaczenie gęstości dymu jest ważnym aspektem oceny charakterystyki spalania kabla lub kabla, co wiąże się z ewakuacją personelu i określeniem bliskości gaszenia.Przyrząd ten służy głównie do określania stężenia dymu w kablach i kablach optycznych w określonych warunkach oraz do weryfikacji gęstości dymu.W warunkach spalania płomieniowego lub spalania bezpłomieniowego transmitancja jest wykorzystywana jako sposób na porównanie różnych kabli lub kabli w określonych warunkach.

Funkcja

Instrument ten dotyczy trzech aspektów wiedzy mechanicznej, optycznej i elektronicznej.Jest to produkt integracji mechanicznej i elektrycznej.Ma zalety rozsądnej struktury, stabilnej wydajności i łatwej obsługi.Interfejs operacyjny WINDOWS XP, styl LabVIEW i doskonały mechanizm bezpieczeństwa.Podczas testu wyników pomiarów wyświetlania w czasie rzeczywistym i dynamicznego rysowania idealnej krzywej (poprzez szybkość wyświetlania i krzywą czasu), dane mogą być przechowywane na stałe, odczytywane i drukowane, można bezpośrednio wydrukować raport.

Oprogramowanie pomiarowe: Główne dane dotyczące gęstości dymu i światła, określonej gęstości optycznej, szybkości palenia, maksymalnej szybkości palenia i średniej gęstości dymu mogą być testowane w interfejsie operacyjnym WINDOWS XP + VB6.0.Posiada również interfejs operacyjny kalibracji, edycji, testowania, regulacji parametrów i tak dalej.Program wykorzystuje komputerową automatyczną kontrolę, gromadzenie, rejestrację i rozliczanie wyników.

Zasada

System pomiaru światła dla gęstości zadymienia kabla lub kabla optycznego w określonych warunkach składa się ze źródła światła, fotokomórki krzemowej, odbiornika źródła światła i systemu komputerowego.Światło generowane przez źródło światła przechodzi przez Laboratorium gęstości dymu 3M*3M*3M, tworząc jednolitą wiązkę o średnicy 1,5m + 0,1M na ścianie naprzeciw źródła światła.Fotokomórka zainstalowana w środku wiązki wykrywa intensywność wiązki ze źródła światła.Gdy komora spalania w wyniku spalania kabli wytwarza dużo dymu, dym absorpcji fotoelektrycznej, osiągając natężenie wiązki fotokomórki krzemowej jest osłabiony przez komputerowy system przetwarzania danych, możemy obliczyć w stosunku do początkowego 100% za pomocą liniowej przepuszczalność światła odpowiedzi.

Projekt komory spalania, dwa sposoby do wyboru przez klientów: pierwszy wykorzystuje ceglaną ścianę, Nasza firma zapewnia schemat projektowy, wysyła profesjonalnych inżynierów do prowadzenia budowy;drugi z odpowiednim materiałem jest mocowany na kątowniku i całej komorze spalania kostki.

Skład wyposażenia

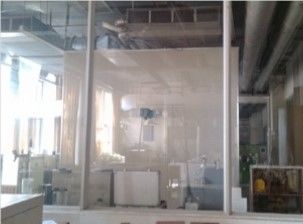

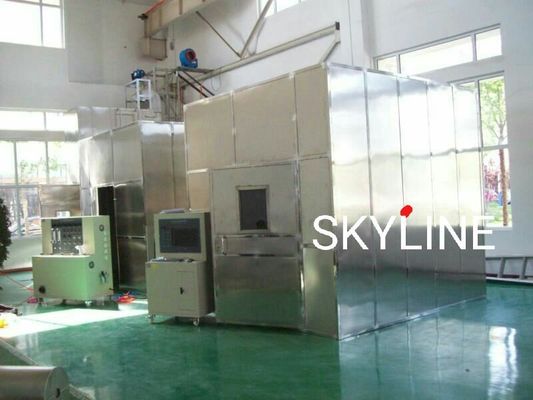

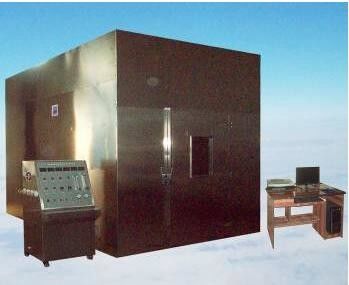

Cały przyrząd składa się z zamkniętej skrzynki testowej, układu pomiarowego fotometru, dysku alkoholowego, układu spalania, zapalnika, skrzynki testowej, wspornika kabla, przyrządu do pomiaru temperatury i oprogramowania do badania gęstości dymu.Obwód został opracowany przez mikrokomputer jednoukładowy o wysokiej zawartości technologii i stabilnej wydajności.Ten instrument jest odpowiedni dla wszystkich kabli.Jest szeroko stosowany przez zakłady produkcyjne przemysłu drutów i kabli oraz jednostki badawcze i testowe.Pudełko testowe to kostka testowa o objętości 27m3.

Szczegółowe parametry techniczne

Inne parametry i wprowadzenie

a. Drzwi wejściowe są wyposażone w okna i nieprzezroczyste wizje, które mogą blokować czynności kontrolne.

b. Dno kwadratowego pudełka jest wyposażone w automatyczne urządzenie zapłonowe, a na górze zainstalowany jest wewnętrzny regulator ciśnienia skrzynki.

c.Źródło światła: żarówka na 12V, długość fali światła od 400 do 750nm.

d.Acceptor: w przypadku fotokomórki krzemowej przepuszczalność 0% jest przekazywana bez światła, a współczynnik przepuszczalności wynosi 100% światła bez okluzji.

e.System spalania: składający się z zaworu regulującego ciśnienie, filtra, przepływomierza zaworu regulacyjnego i palnika.

f. Palnik: złożony z zapalnika i krążka alkoholowego i umieszczony w środku próbki.

Główna konfiguracja
