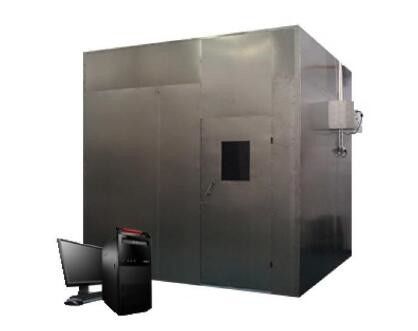

BS 6853 Sprzęt do testowania przewodów poziomych Tester gęstości dymu spalania

Podanie

Tester gęstości dymu przy spaleniu kabli, do określania gęstości dymu przy spalaniu kabli w określonych warunkach.Ten tester gęstości dymu służy do poziomego spalania kabla lub kabla światłowodowego, dymu uwalnianego ze spalania płomieniowego lub braku spalania płomieniowego, szybkość transmisji światła dymu może być wykorzystana do porównania różnych kabli lub ocena jest zgodna ze szczególnymi wymaganiami środków

Normy

IEC 61034-1, IEC 61034-2, BS 6853

Specyfikacje

1. Komora spalania

1.1 Zastosowanie stali nierdzewnej SUS304 o grubości 1,5 mm zamocowanej w bocznym wsporniku, który stanowi całą komorę spalania kostki.

1.2 Wymiary wewnętrzne: L3000 * W3000 * H3000 (mm)

1.3 Konstrukcja: front ze szklanym okienkiem obserwacyjnym, po obu stronach ściany względem każdego zestawu okienko uszczelniające przeźroczyste o wymiarach 100mmx100mm, tak aby poziom światła urządzenia poprzez wiązkę, środek uszczelnionego okienka od strony wysokość podłoża 2150mm.Dno otwarte szereg otworów wentylacyjnych, otwory wentylacyjne na 100x500mm (50 centymetrów kwadratowych)

1.4 Dno ma sześć kół i sześć kółek

1.5 Dach jest wyposażony w wentylator wyciągowy.

2. Optyczny system pomiarowy

2.1 Źródło światła: importowana kwarcowa lampa halogenowa, moc nominalna: 100W Napięcie nominalne: 12V Nominalny zwrot optyczny: 2000 ~ 3000Lm

2.2 Odbiornik: Odpowiedź spektralna odpowiada fotometrowi Międzynarodowej Komisji ds. Oświetlenia (CIE).

2.3 Instalacja: Zainstalowana na długości 150 rurek na jednym końcu, na drugim końcu okna pyłoszczelnego, ścianka rury jest błyszcząca czarna, antyrefleksyjna.

2.4 Przepuszczalność światła 0% to brak światła, 100% przepuszczalność światła bez całkowitego zablokowania.

3. Standardowe źródło ognia

3.1 1.0L alkoholu źródło alkoholu: 90% etanol, metanol 4%, woda 6%

3.2 Płyta spirytusowa (łódka do spalania): stal nierdzewna grubość 1,0mm, dół: 210x110mm, górna powierzchnia: 240x140mm, wysokość 80mm,

3.3 Miejsce montażu: płyta alkoholowa ustawiona od podłoża o wysokości 100mm, tak aby zapewnić cyrkulację powietrza.

4. Mieszanie dymu

Zastosowanie wentylatorów stołowych do dymienia w komorze spalania równomiernie.Odległość wału wentylatora od gruntu wysokość 250mm, ze ścianą 500mm, wydajność powietrza 7 metrów sześciennych na minutę.Podczas testu powietrze było wdmuchiwane poziomo przez wentylator.

5. Próba ślepa

Celem jest dostosowanie komory spalania do osiągnięcia wymaganej temperatury, spalanie lampy alkoholowej do temperatury komory spalania: 25 ± 5 ℃.

6. Urządzenie do pomiaru temperatury

W drzwiach od powierzchni gruntu wysokość 1,5M, od ściany 0,5M z czujnikiem temperatury.Monitoruj temperaturę laboratorium.

7. Losowe akcesoria

7.1 Zawiera zestaw oprogramowania do pomiaru transmitancji, może wyprowadzać krzywe i raporty.

7.2 W tym komputer i drukarka: Konfiguracja komputera marki Lenovo wygląda następująco: Procesor: E4300 Płyta główna: ASUS P5KPL Pamięć: Kingston 2G

7.3 Dysk twardy 160G Wyświetlacz: 15-calowy napęd optyczny LCD: Samsung DVD

7.4 Z układem wydechowym ze stali nierdzewnej.(Użyj silnej bramy dymowej i elektrycznej, jak pokazano)

7.5 Umieść przyrząd Zalecany przez laboratorium rozmiar: 4.5Mx głębokość 4Mx głębokość 4Mx długość 6m

7.6 Wymagania dotyczące temperatury pomieszczenia laboratoryjnego: 25 +5 ° C

8. Warunki środowiskowe użytkowania

8.1 Szlifowane gładkie, dobrze wentylowane, niepalne, wybuchowe, żrące gazy i pyły.

8.2 W pobliżu nie ma silnego źródła promieniowania elektromagnetycznego.

8.3 Zostaw odpowiednią przestrzeń konserwacyjną wokół urządzenia.

8.4 Temperatura: od 5°C do 30°C.

8,5 Ciśnienie powietrza: 86 ~ 106 kpa.

8,6 AC 220 V / 50 Hz.

8.7 Zakres wahań napięcia: 220 V ± 10%.

8.8 Dopuszczalny zakres wahań częstotliwości: 50 Hz ± 1%.

8.9 Wymagane jest, aby użytkownik skonfigurował przełącznik powietrza i zasilania o odpowiedniej mocy w miejscu instalacji i ten przełącznik musi być niezależnie używany przez sprzęt.

8.10 Gdy urządzenie nie działa, temperatura otoczenia powinna być utrzymywana w granicach 0 ~ 45 ℃.

Co to jest pożar próbny i dlaczego jest ważny?
Co to są testy ogniowe?Testy ogniowe mają na celu zrozumienie wpływu bezpośredniego płomienia na materiał lub produkt.Firmy mogą analizować wpływ na okablowanie lub kabel, materiały budowlane lub wyposażenie.
