Tester łatwopalności materiałów budowlanych UL790 Sprzęt do badań ogniowych pokryć dachowych

Wprowadzenie instrumentów

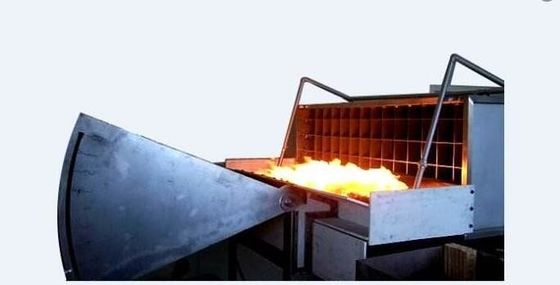

System testowy spalania dachu jest narzędziem do symulacji rzeczywistych warunków oceny odporności ogniowej dachów i elementów. W tych warunkach A1.82m, B 2.4m i C 3.9m do klasy A ~ C do oceny próbki. Jednocześnie można go zastosować do testu ognioodporności elementów ogniwa fotowoltaicznego.

parametry techniczne

ASTM E 108 Badanie palności pokrycia dachowego
UL790 Badanie palności pokrycia dachowego
NFPA 256 Badanie palności pokrycia dachowego
IEC 61730-2 Zespół ogniw fotowoltaicznych, załącznik A, próba ochrony przeciwpożarowej, propagacja płomienia

Główne cechy

za. Materiał pokrycia dachowego ze sklejki, rozmiar: 1300 (szer.) X 1000 (gł.) X 120 (wys.), Zastosowany do instalacji próbek testowych.

b. Niepalna płyta testowa zainstalowana na końcu tablicy testowej może zapobiec cofnięciu się ognia pod płytę testową.

do. Płyta w kształcie wachlarza ze stali nierdzewnej może regulować kąt testu, rozmiar to: 1440 (L) x 940 (H) mm.

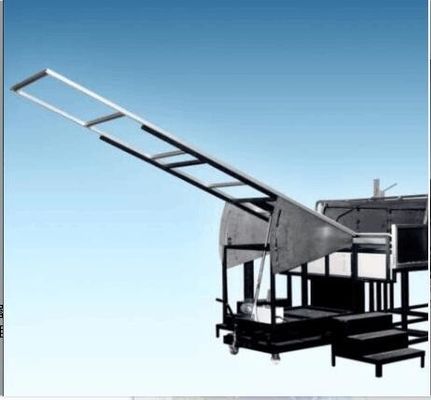

re. Rama główna służy do podparcia wspornika testowego i jest konstrukcją stalową odporną na korozję, rozmiar to: 1020 (L) x 1000 (D) x 1473 (H) mm.

mi. Niepalny zespół płyty zamontowany na przednim końcu ramy symulował okapy i gzymsy oraz płomień z palnika w celu przedłużenia próbki, rozmiar: 330 (szer.) X 2130 (gł.) X 584 (wys.) Mm.

fa. Szybkość przepływu powietrza przez panel testowy wynosi 19 + 8 km / h (5,5 m / s) i skonfigurowano monitorowanie anemometru.

sol. Niezależna rura konwekcyjna może wyciągać powietrze z zewnątrz laboratorium.

h. Kanał powietrzny jest wyposażony w filtr o strukturze plastra miodu i wlot gazu do zainstalowania skrzydła prowadzącego.

ja. Regulowany arkusz turbulencji w kanale, który wzmacnia prędkość wiatru i zmniejsza turbulencje. Stal nierdzewna nie zmieni położenia wraz ze zmianą ciśnienia wiatru.

jot. Materiał kanału powietrznego jest wykonany ze stali nierdzewnej z odpornością na korozję i wysoką odpornością na temperaturę. Rozmiar: 2130 (szer.) X 762 (wys.) X 3000 (dł.) Mm.

k. Wentylator jest 220 V, 50 Hz i trójfazowy. Prędkość wiatru można regulować automatycznie za pomocą systemu cofania. Minimalny przepływ wynosi 300 m3 / min.

l. Odwracacz ma funkcję płynnej regulacji prędkości, która może regulować funkcję w zakresie 0-100%.

m. Palniki gazowe (do przerywanego ognia, rozprzestrzeniania się płomienia i latania marką) o długości 1,12 M, średnicy 60,3 mm, a z boku panelu testowego ma szczelinę o szerokości 12,7 mm o długości 0,91 M.

n. Palnik gazowy może zapewnić 22000 Btu / min (387 kWh) i może automatycznie regulować natężenie przepływu gazu zgodnie z trzema rodzajami klas spalania A, B i C.

o. Automatyczny układ zapłonowy zapewnia bezpieczeństwo testu, a minimalnym wysokim ciśnieniem elektrody zapłonowej jest przepływomierz masowy 1,8 kVp, który kontroluje natężenie przepływu gazu zgodnie z różnymi standardami. Klasa A i B: 21000 ~ 22000 Btu / min (369 ~ 387 kWh) 10 minut, Klasa C: 18000 ~ 19000 Btu / min (316 ~ 334 kWh) 4 minuty.

p. System akwizycji danych jest napisany w języku programu LabView. Płyta akwizycji danych jest dostarczana do amerykańskiej firmy NI.

q. System akwizycji danych składa się z następujących części:

① 16-bitowy moduł wejściowy termopary

② 16-bitowy moduł wejściowy konwersji modułu

③ Moduł wejścia i wyjścia danych

④ 12-bitowy moduł wyjściowy konwersji modułu

⑤ 4 i 8 korytek

⑥ Moduł czasu Labview

⑦ Czas Labview / moduł Ethernet

r. System komputerowy

s. Markowy system testowy zapewnia palnik gazowy z płomieniem zdolnym do połknięcia płonącego materiału, a temperaturę palnika gazowego można ustawić na 880 ± 10 C

t. Metalowa siatka może podtrzymywać materiał, a taca jest obrotowa, aby ułatwić pełne spalanie materiału.
