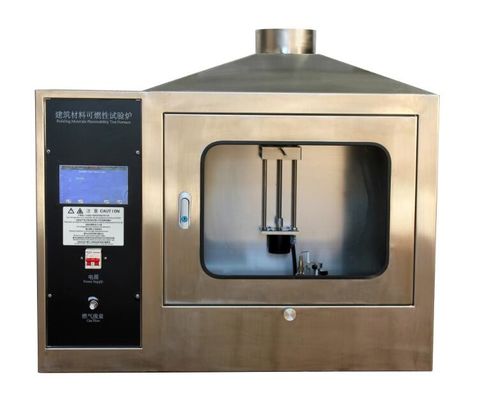

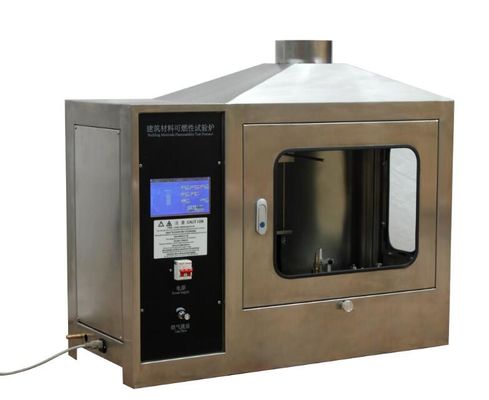

EN 11925-2 Tester palności materiałów budowlanych z ekranem dotykowym

Piec do badania palności materiałów budowlanych z ekranem dotykowym

SL-FL13 Pojedynczy element palny

Zapewnij dokładne i niezawodne wsparcie danych do testowania właściwości spalania Twoich materiałów.

Przegląd produktu

SL-FL13 Pojedynczy element palny jest ściśle zgodny z GB/T 20284-2006 i BS EN 13823, a także z innymi uznanymi międzynarodowymi normami testowymi. Jest idealnie dopasowany do testowania klasyfikacji reakcji na ogień oraz do badań i rozwoju materiałów budowlanych, materiałów dekoracyjnych i produktów izolacji termicznej. Aparatura posiada dwupionową konfigurację wózka na próbki wyposażoną w palnik piaskowy na propan, integruje wysokoprecyzyjny pomiar wydzielania ciepła i szybkości produkcji dymu, ochronę przed wygaśnięciem płomienia UV oraz w pełni automatyczne sterowanie inteligentne.

Pomaga to dokładnie ocenić charakterystykę reakcji na ogień Twoich produktów, pomyślnie przejść certyfikację klasyfikacji ogniowej GB/T 8624 i przyspieszyć wprowadzenie produktu na rynek.

Przegląd techniczny

1. Skład systemu

• Wózek (na dwie pionowe próbki) + rama stała + okap zbierający gazy + kanał wylotowy typu J
• Wentylator odśrodkowy + jednostka sterowania prędkością + kompleksowa sekcja pomiarowa + szafa analizy gazów + system akwizycji danych

2. Wózek na próbki i system zapłonu

• Dwie pozycje pionowych próbek; palnik piaskowy u dołu kąta pionowego
• Metoda zapłonu powierzchniowego; system detekcji płomienia zapewnia ochronę przed wygaśnięciem płomienia
• Palnik pomocniczy zamontowany na stałej ramie, również wyposażony w detekcję płomienia

3. System wyciągowy

• Okap zbierający gazy ze stali nierdzewnej na górze ramy
• Rura wylotowa typu J ze stali nierdzewnej: średnica wewnętrzna (315±5) mm, z izolacją z wełny mineralnej wysokotemperaturowej o grubości 50 mm
• Ciągły przepływ wyciągowy: 0,50 – 0,65 m³/s, sterowany częstotliwościowo
• Wentylator odśrodkowy: wytrzymuje do 300°C, nadaje się do warunków wysokotemperaturowych z kalibracją krokową

4. Zasilanie gazem i kontrola przepływu

• Masowy regulator przepływu: zakres 0 – 2,5 g/s, dokładność ≥ 1,5% odczytu
• Automatyczne sterowanie zasilaniem gazem do 647 mg/s i 2000 mg/s; zmienność szybkości podawania ≤ 5 mg/s podczas testu, zapewniająca moc cieplną 30,7 ± 2 kW

5. System próbkowania i kondycjonowania spalin

• Elementy: filtr popiołu → pułapka zimna → dwie kolumny suszące → pompa próbkująca → pompa perystaltyczna
• Głowica filtra popiołu: stały PTFE z materiałem filtrującym o wielkości 0,5 µm
• Pompa membranowa: przepływ 400 l/h, odporna na wysokie temperatury i korozję
• Skraplacz sprężarkowy: moc chłodnicza 320 kJ/h, stabilność punktu rosy 0,1°C, zmienność statyczna 0,1 K, ochrona IP20
• Importowany rotametr: zakres 0 – 5 l/min, reguluje przepływ na wejściu analizatora

6. Analizatory gazów (O₂ i CO₂)

7. Sekcja pomiarowa (rura i czujniki)

• Rurociąg o długości 2155 mm zawierający:

• Sonda ciśnieniowa
• Trzy termopary
• Sonda do pobierania próbek gazu
• System światła białego

• Dwukierunkowa sonda ciśnieniowa: zakres (0 – 100) Pa, dokładność ±2 Pa, czas odpowiedzi 90% ≤ 1 s
• Sonda do pobierania próbek gazu podłączona do urządzenia regulującego gaz i analizatorów wejściowych O₂/CO₂

8. Pomiar dymu – układ optyczny

• Źródło światła: typ żarowy, temperatura barwowa (2900 ± 100) K
• Zamontowane na boku rury wylotowej za pomocą elastycznego połączenia
• Układ soczewek: zbiera światło w wiązkę równoległą o średnicy ≥ 20 mm; średnica otworu emitującego światło (d) i ogniskowa soczewki (f) spełniają warunek d/f< 0,04
• Detektor: fotodioda krzemowa z:

• Stabilność liniowa: 0,1%
• Zakres pomiarowy 10-bitowy
• Odpowiedź spektralna zgodna z krzywą CIE V(λ), dokładność ≥ ±5%

• Czas odpowiedzi 90% układu tłumienia optycznego ≤ 3 s
• Sprężone powietrze wprowadzane do bocznej rurki w celu utrzymania czystości urządzenia optycznego i spełnienia specyfikacji dryfu

9. Funkcje oprogramowania i kalibracji

Oprogramowanie zapewnia interfejsy do:

• Kalibracji analizatora O₂/CO₂ (szum i dryf)
• Kalibracji układu optycznego (szum i dryf dla pomiaru dymu)
• Kalibracji filtra układu optycznego
• Kalibracji objętości powietrza (zakres sterowania)
• Kalibracji krokowej i kalibracji heptanem

Wymagania dotyczące kalibracji krokowej:

• Czas opóźnienia analizatora O₂/CO₂ ≤ 30 s
• Czas odpowiedzi analizatora O₂/CO₂ ≤ 12 s
• Czas odpowiedzi przełącznika palnika ≤ 12 s
• Czas odpowiedzi temperatury ≤ 6 s
• Stosunek Q_gas_30s(T) / HRR_30s(T) powinien być ciągły w zakresie (100 ± 5)%
• Różnica między średnim HRR kroku 2 a kroku 3 ≤ 0,5 kW

Akceptacja kalibracji heptanem:

• Wartość opałowa na jednostkę masy: THR/m = 4456 ± 222,8 MJ/kg

10. Parametry wyjściowe testu

• Średnia szybkość wydzielania ciepła – RHRav(t)
• Całkowite wydzielanie ciepła – THR(t)
• 1000 × [RHRav(t) / (t-300)] – (używane do obliczenia FIGRA)
• Wskaźnik szybkości wzrostu pożaru – FIGRA
• Całkowite wydzielanie ciepła po 600 s – THR600s
• Wystąpienie rozprzestrzeniania się płomienia bocznego – LFS
• Średnia szybkość produkcji dymu – RSPav(t)
• Całkowita produkcja dymu – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – (używane do obliczenia SMOGRA)
• Wskaźnik szybkości wzrostu dymu – SMOGRA
• Całkowita produkcja dymu po 600 s – TSP600s

11. Normy, wymiary i waga

• Normy: EN 13501, EN 13823
• Wymiary: 3000 mm (szer.) × 4500 mm (wys.) × 3000 mm (gł.)
• Waga: 650 kg

Zastosowanie

Testowanie i klasyfikacja ogniowa – dla materiałów i produktów budowlanych

Testowanie ogniowe z oznaczeniem CE – dla wyrobów budowlanych

Ocena reakcji na ogień – dla rozwoju nowych produktów

Kontrola jakości i kontrola wyjściowa – dla linii produkcyjnych

Wymagania instalacyjne

Wysokość instalacji: nie mniej niż 5 metrów

Powierzchnia podłogi: nie mniej niż 3m x 3m

Wymagania dotyczące zasilania: 220V, 10A; 380V, 5KW

Temperatura otoczenia: od 10°C do 35°C

Wymagania dotyczące gazu: gaz propanowy

Gaz kalibracyjny: N₂, standardowy gaz CO₂

Standard kalibracyjny: heptan

Najczęściej zadawane pytania (FAQ)

P1: Czy spełnia moje normy?

O1: Tak. Zgodny z EN 13823 i GB/T 20284. Wyniki wspierają klasyfikację EN 13501-1 (A2-B-C-D). Działa zarówno z aktualnymi, jak i starszymi wersjami norm.

P2: Jak stabilny i dokładny jest?

O2: Bardzo. W pełni zautomatyzowane ogrzewanie, zapłon i zbieranie dymu. Kalibracja jest rygorystyczna, analizator gazu reaguje w<3s, akwizycja danych w 5s – wszystko zgodnie z terminami norm.

P3: Jakie parametry obejmuje?

O3: Wszystkie kluczowe: HRR, THR, FIGRA, SPR, TSP, SMOGRA, a także LFS i krople – bezpośrednio określa klasę EN 13501-1 lub GB 8624.

P4: Czy jest łatwy w obsłudze?

O4: Absolutnie. Intuicyjny interfejs, automatyczny zapłon/sterowanie gazem. W zestawie szkolenie na miejscu.

P5: Czy jest opłacalny?

O5: Jedno urządzenie robi wszystko – oszczędza miejsce i budżet. Zbudowany z najwyższej jakości importowanych komponentów dla długoterminowej niezawodności i niższych kosztów utrzymania.

P6: Konserwacja i wsparcie?

O6: 1-letnia gwarancja + dożywotnie wsparcie. Obejmuje instalację, szkolenie, kalibrację, rozwój testów i doradztwo w zakresie akredytacji CMA/CNAS.

Serwis pogwarancyjny i wsparcie techniczne

Roczny wsparcie pogwarancyjne, dożywotnia pomoc techniczna

Instalacja i kalibracja sprzętu

Usługi kalibracji

Wsparcie w rozwoju metod badawczych

Szkolenie techniczne
