Laboratorium Materiały do ​​badań palności, UL1685 Komora testowa do tac pionowych do kabli

Laboratorium do testowania łatwopalności, UL1685 Komora testowa do tac pionowych do kabli

Podanie

Główne składniki, w tym

za. System kontroli źródła zapłonu

b. Wieża rozdzielcza i system kontroli emisji dymu

C. System kontroli ciśnienia i przepływu gazu

D.Smoke system pomiaru transmitancji i temperatury

e.Flame system pomiaru wysokości

parametry techniczne

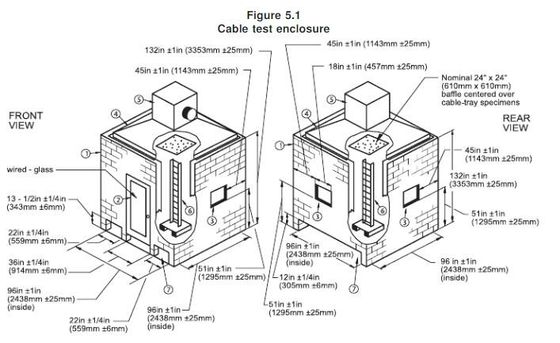

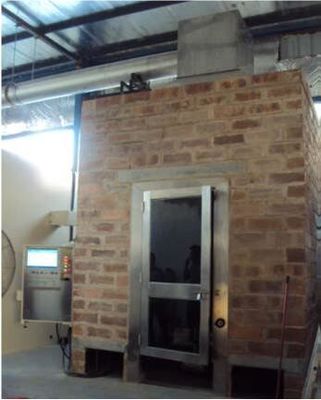

1. Laboratorium: ściana przyjmuje ognioodporną cegłę wysokotemperaturową, powierzchnia wewnętrzna jest pokryta czarną farbą, a wymiar ściany to W2438 x D2438 x H3353mm; namalowany

2. Drzwi laboratoryjne: rama ze stali nierdzewnej 0,9 x H2m, drzwi ze szkła hartowanego;

3. Wieża zbierająca dym: kąt nachylenia 40 stopni, sześcian ma 914 mm; długość filtra wynosi 610 mm;

4. Okno obserwacji: długość boku wynosi 457 mm, odległość od dna do ziemi wynosi 1295 mm, a prawa do ściany 1143 mm.

5. Wlot powietrza: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;

6. Rura wydechowa: L9000 * o średnicy 406 mm, zainstalowana w wieży po prawej stronie poziomu gromadzenia kostek;

7. Spalanie drabiny: wysoka 2400 mm, L305 * W25 * D25. Odległość 299 mm między dwoma kwadratami;

8. A: są 242 otwory L341mm * D30mm;

9. Przepływ gazu: 13.2 L / mim, standardowe ciśnienie i temperatura, kontrola przepływu masy;

10. Przepływ powietrza: 76,8L / mim, standardowe ciśnienie i temperatura, kontrola przepływu masy;

11. Wykrywanie przepływu: przepływomierz różnicy ciśnień służy do pomiaru natężenia przepływu rury wydechowej, zapewniając podstawę do kontrolowania prędkości wentylatora.

12. Transmitancja: fotokomórka krzemowa wykrywa gęstość dymu w próbce, gdy próbka jest spalana.

13. Wysokość płomienia: widzialne światło podczerwone w czasie rzeczywistym wskazuje aktualną wysokość płomienia;

14. Specjalne oprogramowanie: potrafi pobierać przepływ rurociągu w czasie rzeczywistym, gęstość dymu, wysokość płomienia i inne dane w celu narysowania krzywej i generować raporty, które można zachować do kontroli lub drukowania;

15. System sterowania: komputer + oprogramowanie sterujące, przepływomierz masowy itp.

Standardy

Zgodnie z klauzulą ​​9.6 i 9.7 normy UL1685-2007, UL2556-2007
