Urządzenia do badania materiałów łatwopalnych Krytyczne promieniowanie Flux Urządzenia do badania palności

Sprzęt do badań palności krytycznego strumienia promieniowania dla paneli podłogowych

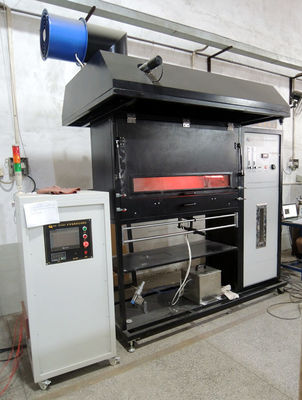

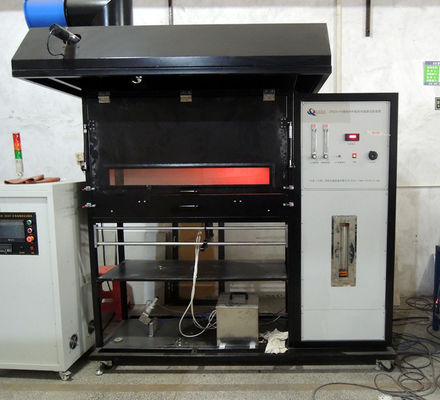

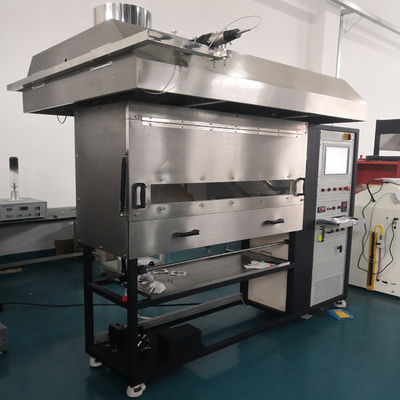

Aparatura do badania paneli podłogowych z promieniowaniem SL-FL05

Do pomiaru krytycznego strumienia promieniowania płomienia rozprzestrzeniającego się poziomo oraz gęstości dymu materiału podłogowego podczas testu.

Przegląd produktu

Aparatura do badania paneli podłogowych z promieniowaniem SL-FL05 to system testowania reakcji na ogień materiałów podłogowych, mierzący krytyczny strumień promieniowania i zachowanie płomienia pod kontrolowanym źródłem ciepła promieniującego. Jest używany do oceny pokryć podłogowych, takich jak dywany, drewno, winyl i kompozyty, w celu klasyfikacji bezpieczeństwa pożarowego, dostarczając niezbędnych danych dotyczących odporności na zapłon i rozprzestrzeniania się płomienia.

Cechy
1. Wszystkie elementy konstrukcyjne wykonane są ze stali nierdzewnej, zapewniając estetykę i odporność na korozję;
2. Źródłem promieniowania jest porowata ceramiczna płyta grzewcza o wymiarach 300 mm * 450 mm, nachylona pod kątem 30 stopni;
3. Kalorymetr jest importowany ze Stanów Zjednoczonych, zakres 50 kW/m2;
4. Zapalniki mają średnicę 0,7 mm, 19 sztuk, znajdują się na dole linii środkowej każdego 60-stopniowego sektora;
5. Płyta standardowa wykonana jest z krzemianu wapnia bez warstwy powłoki, o wymiarach 1050 * 250 mm i grubości 20 ± 1 mm, gęstość 850 ± 100 kg/m3;
6. Mały pomocniczy palnik zapłonowy ze stali nierdzewnej zapala próbkę.
7. Zawór kontroli przepływu wlotowego, precyzyjna kontrola przepływu propanu;
8. Wyposażony w dmuchawę dostarczającą powietrze, mieszającą gaz przez zwężkę Venturiego.

Normy
• ISO 9239-1: Badanie reakcji na ogień materiałów podłogowych – Część 1: Właściwości palne materiałów podłogowych badanych za pomocą ciepła promieniującego
• ISO 9239-2: Badanie reakcji na ogień materiałów podłogowych – Część 2: Badanie stanu rozprzestrzeniania się płomienia pod strumieniem ciepła 25 kW/m2
• ASTM E 648: Krytyczny strumień promieniowania systemów pokryć podłogowych – badanie standardowe z wykorzystaniem energii cieplnej promieniującej
• ASTM E 970: Badanie standardowe izolacji podłogowej krytycznego strumienia promieniowania z wykorzystaniem źródła energii cieplnej promieniującej
• NFPA 253: Metoda badania standardowego krytycznego strumienia promieniowania systemów pokryć podłogowych z wykorzystaniem energii cieplnej promieniującej

Parametry techniczne

• Dopływ gazu i spalanie – dmuchawa zapewnia ciągły dopływ gazu; sprężarka dostarcza powietrze w sposób przerywany. Panel sterowania gazem: zawór iglicowy do regulacji wysokości płomienia, przepływomierz masowy (MFC) z cyfrowym wyświetlaczem. Dmuchawa sterowana falownikiem i mieszacz Venturiego zapewniają stabilny stosunek powietrza do gazu i płomienia.
• Płyta promieniująca i palnik – żaroodporna ceramiczna płyta o strukturze plastra miodu (300×450 mm, nachylona pod kątem 30°). Porowaty palnik w kształcie litery T z automatycznym zapłonem i automatycznym systemem podawania próbki.
• Kalibracja – porowaty aparat kalibracyjny reguluje moc promieniowania poprzez ruch w górę, w lewo lub w prawo.
• Komora i wyciąg – wewnętrzna komora wyłożona odpornymi na ciepło i korozję płytami z krzemianu aluminium. Na górze stalowy okap wentylacyjny. Kominek posiada jedną termoparę; druga termopara wewnątrz komory – obie monitorowane przez oprogramowanie.
• Pomiar i sterowanie – miernik strumienia ciepła z przenośnym chłodzeniem wodnym (bez zewnętrznego obiegu wody). Radiometr IR wyświetla temperaturę płyty. Układ optyczny ze źródłem światła 2900±100 K i zaawansowanym odbiornikiem sygnału. Zintegrowany 19-calowy komputer z oprogramowaniem LabVIEW do akwizycji danych i sterowania.
• Opcjonalnie – system pomiaru gęstości dymu dostępny na życzenie.

Zastosowanie

Badanie materiałów: Nadaje się do różnych pokryć podłogowych, takich jak dywany tekstylne, korek, drewno, guma, wykładziny winylowe i materiały powłokowe na podłogi

Budownictwo: Badanie rozprzestrzeniania się płomienia i charakterystyk spalania materiałów podłogowych stosowanych w domach, biurach i przestrzeniach publicznych

Transport: Ocena właściwości ogniowych podłóg w kolejnictwie, lotnictwie i transporcie morskim

Materiały izolacyjne: Może również mierzyć krytyczne promieniowanie izolacji celulozowej podłóg na poddaszach

Zgodność i klasyfikacja: Dostarcza niezbędnych danych do certyfikacji i klasyfikacji bezpieczeństwa pożarowego, takich jak system Euroklas (A2FL, BFL, CFL, DFL)

Często zadawane pytania

P1: Jakie materiały można testować i jakim normom odpowiada to urządzenie?

O1: Testuje prawie wszystkie pokrycia podłogowe – dywany tekstylne, korek, drewno, gumę, winyl i powłoki natryskowe. W pełni jest zgodne z normami ISO 9239-1/-2, ASTM E648, ASTM E970, NFPA 253 i GB/T 11785-2005, dzięki czemu wyniki są akceptowane na całym świecie.

P2: Co dokładnie mierzy i jakie są kluczowe parametry?

O2: Mierzy krytyczny strumień promieniowania – minimalny poziom ciepła potrzebny do podtrzymania rozprzestrzeniania się płomienia – co daje jasną ocenę ryzyka pożarowego. Kluczowe parametry: ceramiczna płyta promieniująca 300×450 mm (do ok. 900°C), miernik strumienia ciepła (0-15 kW/m², ±0,2 kW/m²), przepływ wyciągowy 2,5 m/s.

P3: Jak dokładne i powtarzalne są wyniki?

O3: Bardzo. Układ doprowadzania gazu wykorzystuje przepływomierz masowy i mieszacz Venturiego ze sterowaną falownikiem dmuchawą dla stabilnego stosunku powietrza do paliwa. Można precyzyjnie dostroić moc za pomocą trójkierunkowego urządzenia kalibracyjnego, a radiometr IR zapewnia temperaturę płyty w czasie rzeczywistym.

P4: Czy jest łatwy w obsłudze?

O4: Absolutnie. Automatyczny zapłon i automatyczny popychacz próbki eliminują zgadywanie. Cały system działa na 19-calowym komputerze z oprogramowaniem LabVIEW – ustaw parametry, uruchom i pozwól mu działać.

P5: Jakie są wymagania dotyczące instalacji i konserwacji?

O5: Zainstalować w pomieszczeniu bez przeciągów, w temperaturze 23 ± 5 °C i wilgotności względnej 50 ± 20 %, używając gazu propan. Konserwacja: regularnie czyścić płytę promieniującą i sprawdzać jej działanie za pomocą skalibrowanego radiometru, aby zachować dokładność.

P6: Czy są jakieś opcjonalne dodatki?

O6: Tak – można dodać moduł pomiaru gęstości dymu, aby mierzyć produkcję dymu, co zapewnia pełniejszy profil bezpieczeństwa pożarowego bez potrzeby stosowania oddzielnej maszyny.

Serwis pogwarancyjny i wsparcie techniczne

Serwis pogwarancyjny i wsparcie techniczne

Roczny serwis pogwarancyjny, dożywotnie wsparcie techniczne

Instalacja i kalibracja sprzętu

Usługi kalibracji

Wsparcie w rozwoju metod badawczych

Szkolenia techniczne

Informacje kontaktowe

Aby uzyskać pełne specyfikacje techniczne, wycenę lub umówić się na demonstrację, prosimy o kontakt z naszym działem sprzedaży lub autoryzowanymi dealerami. Zapewnimy Państwu profesjonalne i szybkie wsparcie techniczne oraz usługi.
