ISO5660 Instrument analityczny kalorymetra stożkowego do uwalniania ciepła

Zapewnienie dokładnych i wiarygodnych danych do testowania właściwości spalania materiałów.

Przegląd produktu

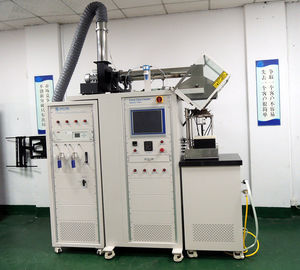

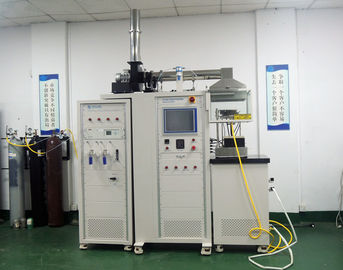

Kalorymetr stożkowy SL-FL01 to precyzyjny instrument badawczy oparty na zasadzie zużycia tlenu, zaprojektowany do dokładnego pomiaru właściwości spalania materiałów.Podstawą tej zasady jest to, że ciepło uwalniane na jednostkę zużytego tlenu podczas spalania jest zasadniczo stałe (mierzone jako 13Wypracowany przez V. Babrauskas z NIST i innych w 1982 r. i ciągle udoskonalany przez ponad 30 lat,stał się jednym z najważniejszych instrumentów testowych do badania zachowania spalania materiałów.

SL-FL01 jest ściśle zgodny z międzynarodowymi autorytatywnymi normami badawczymi, takimi jak ASTM E1354 i ISO 5660, i jest szeroko stosowany w badaniach i rozwoju w zakresie materiałów budowlanych, polimerów, produktów elektronicznych,i więcej., pomagając przejść rygorystyczne certyfikacje jakości i przyspieszyć wejście produktu na rynek.

Standardy

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 47615

ISO:ISO 5660

EN:EN 455452: 2013

GB:GB/T 16172:2007

Wymogi dotyczące instalacji

Elektryczne: 230 V Nominalne 50 Ampere

Temperatura otoczenia: 10°C-35°C

Wymiary: Urządzenie: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)

Zaopatrzenie w gaz: metan, azot, sprężone powietrze

Cechy produktu

1.Kalorymetr stożkowy z przenośną szafą analityczną, może być podłączony do dużego systemu badań szybkości uwalniania ciepła, takiego jak ISO 9705, EN 13823 itp., zgodnego z normami ISO 5660, ASTM E1354, BS 476 część 15 itp.normy badawcze.

2Zintegrowane ciało badawcze i 19 cali szafa analityczna, wbudowany komputer z 15 cali ekranem dotykowym, do całego sterowania i automatycznego testowania.

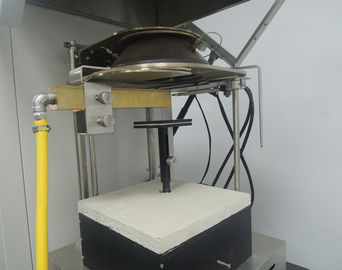

3.Koniczny grzejnik o mocy nominalnej 5000W, moc cieplna 0 ~ 100kW/m2, przy użyciu sterownika temperatury PID, podczas gdy stożek promieniowania może być poziomy lub pionowy.

4.Wykryte na środkowej części powierzchni próbki w zakresie 50 x 50 mm promieniowanie w środku odchyleń nie przekracza 2%.

5.Pomiar ważenia próbki 0 ~ 3000 g; dokładność: 0,1 g.

6Automatyczny rozbiórka otwiera się automatycznie, aby przekazać promieniowanie do próbki.

7.ABB EL3020 Paramagnetyczny analizator tlenu, stosujący metodę zmiany paramagnetycznej do pomiaru stężenia tlenu w gazie. Zakres stężenia 025%.

8Analiza gęstości dymu za pomocą systemu laserowego, system składa się z lasera He Ne o mocy 0,5 mW, głównego detektora i detektora pomocniczego.

System wydechowy składa się z wentylatora, osłony zbierającej dym, rury wydechowej i pomiaru przepływu płyty otworu itp. Przepływ wentylatora wydechowego 0 ~ 50g/s, precyzja 0,1g/s.

9.Zestaw próbkowania pierścieni został zainstalowany z maszyny zbierającej dym na wysokości 685 mm, z 12 otworami.

10Przepływ spalin należy określić poprzez pomiar różnicy ciśnienia po obu stronach otworu krawędzi ostrej 350 mm nad wentylatorem, średnicy wewnętrznej otworu ostrego

Płytka otworu krawędzi wynosi 57 mm + 1 mm.

11.ABB SCCS System pobierania próbek gazu składa się z pompy pobierania próbek, filtra, pułapki chłodnej, wyładowania ścieków, filtrów wody i filtrów CO2;

Przenośny system chłodzenia wodą bez konieczności instalacji wodociągów i instalacji hydraulicznych przy użyciu miernika przepływu ciepła (do ISO 5660).

12.W celu kalibracji reakcji całego układu badawczego stosowanie kwadratowo otwierającego się miedzianego palnika kalibracyjnego, z którego mierzy się wartość współczynnika C.

13System pozyskiwania danych może rejestrować wyniki analizatora tlenu, licznika otworów, termoparów i innych instrumentów.

Główne korzyści konkurencyjne

Wiarygodność danych  Porównywalność światowej klasy

Efektywność kosztowa All-in-one, przyjazne dla budżetu

Dokładność badań: wysoka powtarzalność, niska wariancja

Bezpieczeństwo eksploatacyjne Bezpieczne dla badań i rozwoju oraz kontroli jakości

Zastosowanie

Badania właściwości spalinowych i certyfikacja materiałów budowlanych

Analiza właściwości spalania w badaniach i rozwoju materiałów polimerowych

Ocena bezpieczeństwa materiałów produktów elektronicznych

Kontrola jakości i inspekcja fabryczna przed wysyłką

Częste pytania

P1: Jakie normy spełnia SL-FLO1 i w jaki sposób zapewnia się zgodność z normą ISO 5660?

A1: Spełnia normy ASTM E1354, ISO 5660:2015Zgodność jest gwarantowana poprzez rygorystyczne procedury projektowania, produkcji i kalibracji, z regularnymi kontrolami przy użyciu certyfikowanych materiałów referencyjnych.

P2: Czy może obsłużyć mój rodzaj materiału i jego kształt?

A2: Tak ∙ działa na materiały budowlane, polimery, elektronikę i inne, w różnych kształtach (płyty, pianki, folie).

P3: A co z automatyzacją i oprogramowaniem?

A3: System zawiera inteligentne oprogramowanie do monitorowania w czasie rzeczywistym, automatycznego rejestrowania danych i natychmiastowego generowania raportów

P4: Jak opłacalne jest to rozwiązanie?

A4: Jedna jednostka mierzy uwalnianie ciepła, dym, czas zapłonu, gatunki gazów (CO, CO2, O2) i utratę masy ∙ nie ma potrzeby używania wielu instrumentów.i jego wiarygodne dane pomagają szybciej zdać certyfikaty.

P5: Czym kalorymetr stożkowy różni się od miernika wskaźnika tlenu?

A5: Kalorymetr stożkowy dostarcza kompleksowych danych dotyczących zachowania ognia (zwłaszcza szybkości uwalniania ciepła) na podstawie zużycia tlenu,podczas gdy czujnik wskaźnika tlenu mierzy tylko minimalne stężenie O2 w celu utrzymania spalaniaSłużą one różnym celom - stożek zapewnia pełniejszy obraz.

P6: Czy wspieracie skomplikowane scenariusze testowania?

A6: Tak mamy szeroką bibliotekę aplikacji i możemy dostosować konfigurację testów, przygotowanie próbek i metody analizy, aby spełnić Twoje wyjątkowe wymagania.

Usługi posprzedażowe i wsparcie techniczne

Wsparcie po sprzedaży przez rok, pomoc techniczna przez całe życie

Instalacja i kalibracja urządzeń

Usługi kalibracyjne

Wsparcie dla opracowania metod badań

Szkolenie techniczne

Informacje kontaktowe

Aby uzyskać pełne specyfikacje techniczne, wycenę lub zaplanować pokaz, prosimy o kontakt z naszym zespołem sprzedaży lub autoryzowanymi dealerami.Zapewnimy Państwu profesjonalne i szybkie wsparcie techniczne i usługi.

Standardy

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Wymogi dotyczące instalacji

Elektryczne: 230 V Nominalne 50 Ampere
Temperatura otoczenia: 10°C-35°C
Wymiary: Urządzenie: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Zaopatrzenie w gaz: metan, azot, sprężone powietrze

Kalorymetr stożkowy.pdf

Jak działa stożkowy kalorymetr?

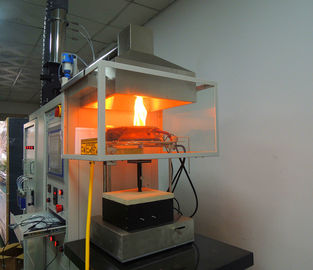

Kon jest narzędziem do badań pożarowych opartym na zasadzie, że ilość ciepła uwalnianego z palącej się próbki jest bezpośrednio związana z ilością zużytego tlenu podczas spalania.Ilość ciepła wytwarzanej przez materiał jest bezpośrednio zależna od nasilenia pożaru, jak np. tempo wzrostu ognia.
