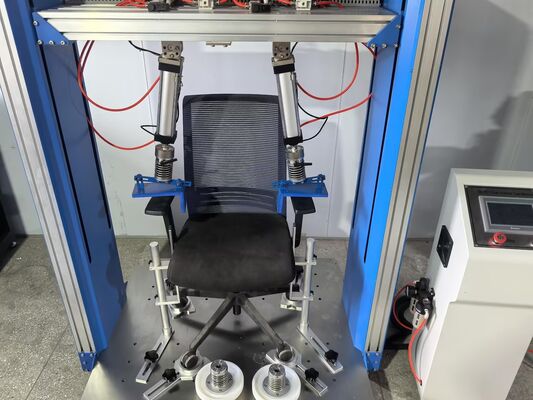

PLC BIFMA X5.1 Tester krzesło ramię i nogę statyczna maszyna testowa maszyna do badania zmęczenia

• Podstawa: 1,5 m (szer.) * 2 m (dł.) * 2 m (wys.)
• Słupy pionowe: 2 szt., wysokość 1,5 m
• Poprzeczka: 1 szt., z regulacją wysokości z napędem

• Pneumatyczny system bloczkowy do operacji pchania/ciągnięcia
• Regulacja wysokości: 500-1500 mm
• Minimalna odległość pozioma: 30 mm (regulowana)
• Timer: cykl 1 minuta ciągnięcia / 1 minuta pchania

• Wykorzystuje ten sam system bloczkowy umieszczony pod podłokietnikiem
• Minimalna odległość pionowa: 30 mm (regulowana)
• Timer: 1 minuta siły skierowanej w dół

• System bloczkowy z linką/paskiem na 50 000 cykli
• Regulacja wysokości: 500-780 mm
• Sterowanie licznikiem 6-cyfrowym
• Prędkość: 10-30 cykli/minutę

• System bloczkowy z linką/paskiem na 10 000 cykli
• Elastyczne pozycjonowanie na platformie
• Licznik 6-cyfrowy
• Prędkość: 10-30 cykli/minutę

• Typ cylindra: cylinder dwustronnego działania
• Maksymalna siła: 2000 Newtonów
• Zasilanie powietrzem: minimum 6 bar

• Sterowanie WŁ./WYŁ.
• Wyświetlacz LCD dla miernika obciążenia, prędkości, cyklu i czasu
• Czujnik obciążenia zapobiegający przeciążeniu
• Selektor siły do wstępnie określonych sił testowych
• Regulator powietrza ze wskaźnikiem ciśnienia

• Funkcja zatrzymania awaryjnego z cofaniem cylindra pneumatycznego
• Automatyczne wyłączenie po awarii próbki testowej
• Ochrona przed uszkodzeniami mechanicznymi
• Zatrzymanie bezpieczeństwa przy przerwaniu zasilania
• Automatyczne wyłączenie po zakończeniu cyklu

• ANSI/BIFMA X5.1-2011 11.4 Test obciążenia narożnika przedniego - cykliczny - poza środkiem
• ANSI/BIFMA X5.1-2011 18 Test wytrzymałości nóg - aplikacja przednia i boczna
• ANSI/BIFMA X5.1-2011 20 Test trwałości podnóżka - pionowy - cykliczny
• ANSI/BIFMA X5.1-2011 21 Test trwałości ramienia - cykliczny

Często zadawane pytania

1. Do czego służy ten sprzęt?
Ten tester ocenia podłokietniki, nogi i podnóżki krzeseł pod kątem wytrzymałości statycznej i trwałości zmęczeniowej. Symuluje rzeczywiste obciążenia, aby zapewnić, że produkty do siedzenia spełniają wymagania BIFMA X5.1 przed wprowadzeniem na rynek.

2. Z jakimi normami jest zgodny?
Jest zgodny z ANSI/BIFMA X5.1-2011, w szczególności z metodami testowania 11.4 (obciążenie narożnika przedniego), 18 (wytrzymałość nóg), 20 (trwałość podnóżka) i 21 (trwałość ramienia).

3. Jakie rodzaje krzeseł można testować?
Maszyna jest przystosowana do większości krzeseł biurowych i komercyjnych o wysokości podłokietników od 500 do 780 mm. Regulowany system mocowania pozwala na stosowanie różnych konstrukcji i rozmiarów ram krzeseł.

4. Jak działa aplikacja siły?
Stosowane są dwa systemy: pneumatyczny system bloczkowy do testów wytrzymałości statycznej (siły pchania/ciągnięcia i pionowe) oraz system linkowy/paskowy do testów trwałości dynamicznej do 50 000 cykli.

5. Jakie funkcje bezpieczeństwa są zawarte?
Zatrzymanie awaryjne z cofaniem cylindra, czujnik przeciążenia, ochrona przed uszkodzeniami mechanicznymi, zatrzymanie przy przerwaniu zasilania i automatyczne wyłączenie po awarii próbki lub zakończeniu cyklu.

6. Jakie są wymagania dotyczące zasilania i dopływu powietrza?
Maszyna wymaga zasilania 1Φ, AC220V, 3A i minimum 6 bar sprężonego powietrza do systemu pneumatycznego.
