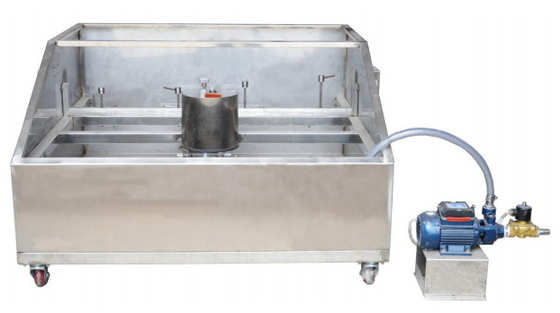

BS 6387 i IEC60331-11 Miernik odporności drutu i kabla na ogień

SL-7606 Mieszkańcy i użytkownicy urządzeń do badania odporności drutu i kabla na ogień

Zastosowanie

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
odpowiadającej temperaturze co najmniej 750 ̊C lub ogniowi z wstrząsem w temperaturze co najmniej 830 °C.

Standardy badań

BS 6387, IEC 60331 ((Wymogi klienta)
IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Badanie przewodów elektrycznych w warunkach fir Integralność obwodu
IEC 60331 Część 11 Ogień sam w temperaturze płomienia co najmniej 750 ̊C
IEC 60331 Część 21 Kable o napięciu nominalnym do 0,6/1kV włącznie
IEC 60331 Część 12 Ogień z wstrząsem w temperaturze płomienia co najmniej 830 ̊C
IEC 60331 Część 31 Ogień z wstrząsem Kable o napięciu znamionowym do 0,6/1kV włącznie

Rozmiar:1750 mm (W) x 680 mm (D) x 1400 mm (H); Masa:160kg

Skład sprzętu

1) Odporność na ogień
2) Odporność na ogień i wodę
3) Odporność na ogień Wstrząsy mechaniczne

BS 6387 2013

Urządzenie do rozpylania wody

Protokół W dotyczący odporności na ogień i wodę

Urządzenia



Urządzenie uderzeniowe mechaniczne

Protokół Z dotyczący odporności na ogień w wyniku wstrząsu mechanicznego

Urządzenia




Charakterystyka maszyny

1Urządzenie podtrzymujące próbkę musi być takie, aby obudowa lub zabezpieczony koniec kabla lub próbki kabla był podtrzymywany poziomo.Jeden koniec próbki jest zaciskany za pomocą zacisków stałych, aby zapobiec ruchowi, a drugi koniec podtrzymuje próbkę, kabel lub środkowa część kabla jest podtrzymywana przez dwa metalowe pierścienie oddalone o 300 mm.Metalowy pierścień i inne metalowe części urządzenia podtrzymującego są dobrze uziemioneWewnętrzna średnica pierścienia metalowego wynosi około 150 mm, a używany jest okrągły pręt o średnicy 10 ± 2 mm.

2Źródło zapłonu jest amerykańskim AGF propanowym płomieniem z długością dyszy 500 mm i dyszą
Szczelina ma trzy rzędy rozstawionych średnic nominalnych o średnicy 1,32 mm i odległości środkowej 3,2 mm. Jest jedna po każdej stronie szczeliny.Małe otwory służą jako otwory przewodnie do
utrzymywanie spalania płomienia, a tolerancja wymiarowa wynosi ± 5%;

3. Importowany regulator przepływu masy reguluje przepływ gazu i powietrza, a dokładność odczytu nie jest mniejsza niż 1,5%;
4Importowany zawór obniżający ciśnienie może zapewnić ciśnienie wyjściowe 0,1 MPa±3 Pa;
5. Importowany manometr, może zapewnić zakres ciśnienia 0-200kpa;
6. Importowana termopar Omega o średnicy 1,5 mm do kalibracji temperatury palnika;
7. Może ustawić czas badania spalania i automatycznie odciąć gaz;
Standardowe oprogramowanie testowe, które może wyświetlać temperaturę kalibracji palnika, przepływ propanu, przepływ powietrza;
9. Badanie ma zastosowanie do kabli o napięciu nominalnym 0,6/1,0 KV i poniżej;
Podczas badania prąd stosowany do kontroli ciągłości przechodzi przez wszystkie
Prąd ten jest dostarczany przez trójfazowy transformator gwiazdkowy.
transformator ma wystarczającą pojemność do utrzymania wymaganego napięcia badawczego, gdy dopuszczalny jest prąd wycieku.
Na drugim końcu próbki każdy przewodnik lub każdy zestaw przewodników jest podłączony do urządzenia wskazującego.
(wskaźnik LED) do tworzenia prądu, za pomocą którego dane mogą być uzyskiwane w oprogramowaniu komputerowym;
11. Ustawienie napięcia może być wprowadzone przez komputer, automatycznie ustawić wartość napięcia.

12Opierająca się na obwodzie badawczym ochrona prądu przyjmuje bezpiecznik i jest zgodna z typem D II określonym w GB 13539.5.
Standardowy bezpiecznik 2A. Łatwo go wymienić. I użyć importowanych miniaturowych wyłączników, aby chronić każdy obwód testowy.
13. Dane o prądzie i napięciu kabla testowego są przekazywane przez instrument wtórny, wyświetlane cyfrowo, dokładność prądu testowego wynosi 0,001A, a rzeczywisty prąd wynosi 0.25A jest najlepszym prądem badawczym;

14. Dane pomiarowe wszystkich prądów i napięć w czasie rzeczywistym są gromadzone przez komputer i generują krzywe prądu i napięcia,wyświetlające krzywe prądu i napięcia każdego kabla w warunkach pożarowychMożna przeprowadzić dalszą analizę kabla w zależności od czasu trwania ognia.Ostateczne dane są przechowywane w bazie danych komputerowej, a standardowy raport jest generowany w celu ułatwienia dostępu;

15. kalibracja temperatury płomienia przed badaniem, kalibracja importowanej termopary opancerzonej, odbieranie temperatury kalibracyjnej przez komputer przez co najmniej 10 minut,i tryb ognia jest wybrany w komputerzeZgodnie z trybem zasilania ogniem komputer wykonuje próbki w stanie stacjonarnym i obliczenia różnicy w zależności od temperatury zebranej i wydaje raport weryfikacyjny.Zapisz raport i przechowuj go w bazie danych w celu zapewnienia wiarygodności i autorytetu weryfikacji;

16W trakcie badania zarówno gaz, jak i powietrze pomocnicze są regulatorami przepływu masy, a venturi jest mieszany,
Komputer automatycznie kontroluje zawór przepływowy, a dane są rejestrowane w czasie rzeczywistym w bazie danych.
Komputer automatycznie kontroluje stosunek gazu i powietrza pomocniczego, aby spalanie nastąpiło w pełni.
stabilny płomień i stabilizacja temperatury płomienia;
17. Gdy obwód jest normalnie zasilany, każdy obwód przyjmuje importowane światło wskaźnikowe.Komputer.
automatycznie określa stan bieżącego i kontroluje alarm dźwiękowy i świetlny.

Wykorzystanie: tester ogniowy drutu i kabla jest stosowany do testowania odporności na ogień kabla do okablowania lub sieci,
i pali się w płomieniu o temperaturze nie mniejszej niż 750°C i 950°C w celu sprawdzenia integralności kabla w celu utrzymania obwodu.

Główne parametry

1Źródło ciepła: palnik gazu propanowego typu wstążkowy
2.Zbudowany z 3 rzędami otworów krzyżowych, średnia szerokość przednia palnika: 15 mm, średnica otworu: 1,32 mm,
Odległość między środkami: 3,2 mm.
3- Szlifowany rząd otworów w otworze pilotażowym w celu zachowania płomienia na obu stronach płyty palnika.
4.Dwie termopary są zainstalowane poziomo, oddzielone o 45 mm od linii środkowej palnika w lewo i w prawo, w celu sprawdzenia temperatury.
5.Regulatory przepływu masy do regulacji przepływu gazu i powietrza, dokładność nie mniejsza niż 1,5%.
6Oprogramowanie może pokazać temperaturę kalibracji palnika, przepływ propanu i powietrza itp.
7.Prąd jest dostarczany przez trójfazowy transformator gwiazdkowy o wystarczającej pojemności, aby utrzymać wymagane napięcie badawcze, gdy nie można utrzymać integralności obwodu.
8. Wskaźnik połączenia przewodnika (wskaźnik LED) do tworzenia prądu.
Wartość napięcia jest ustawiana automatycznie przez oprogramowanie i regulowana przez sterownik panela.
10Cyfrowy wyświetlacz danych prądu i napięcia, dokładność prądu wynosi 0,001A.
11Ochrona prądu przy użyciu bezpiecznika 2A.
12Dane pomiarowe w czasie rzeczywistym wszystkich prądów i napięć są gromadzone przez komputer, a krzywe prądu i napięcia są generowane.
13Jeżeli nie można utrzymać integralności obwodów, wygasza się odpowiednia lampa wskazująca,
Komputer automatycznie określa stan i rejestruje czas, a następnie wysyła alarm dźwiękowy i świetlny.
