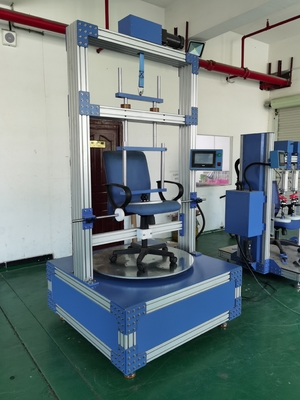

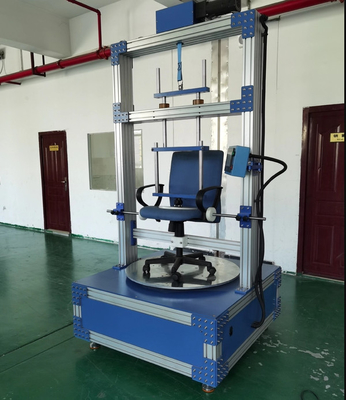

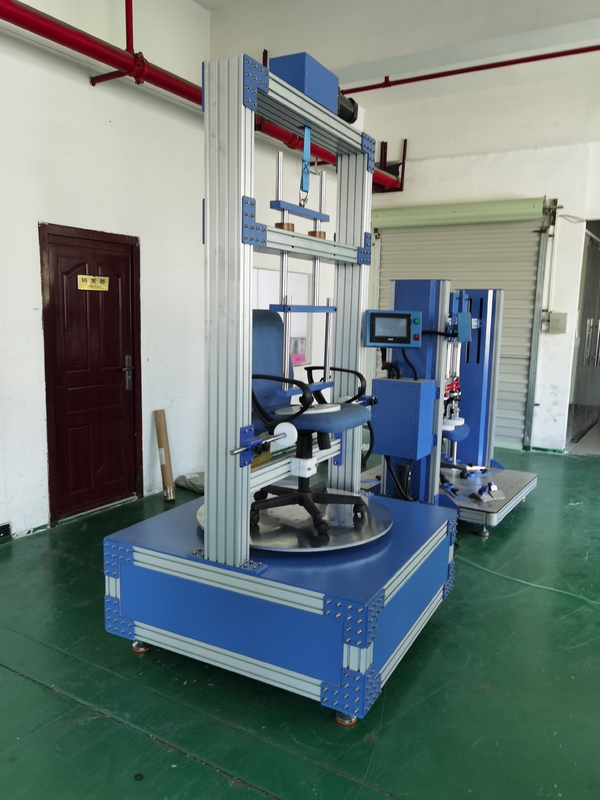

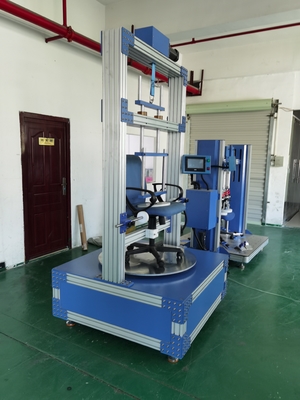

Maszyna do testowania krzesła do testowania trwałości obrotowej BIFMA 5.1 dla mebli biurowych

Tester trwałości obrotowej jest stosowany do mebli siedzących, z podkładką obciążeniową i akcesoriami do mocowania krzesła, zgodnie z normami DIN 4551, EN 1335, NEN 1812 i BIFMA 5.1.

Wykorzystuje się go w przypadku krzeseł biurowych, stolców, sprężyń gazowych, badane jednostki podlegają całej procedurze badawczej przewidzianej w normach lub wybranym indywidualnym badaniom.

Każda z osi badawczych posiada własne sterowniki montowane w bezpośrednim sąsiedztwie, które są sterowane z panelu dotykowego i sterowane przez sterownik PLC.

Zastosowanie

• Producenci krzeseł biurowych¢ zapewnienie jakości i testowanie rozwoju produktów

• Laboratoria badawcze mebliCertyfikacja i badania zgodności przez strony trzecie

• Wydziały zamówień publicznych i jakościKwalifikacja dostawcy i inspekcja przychodząca

• Producenci ergonomicznych siedzenia Validacja trwałości mechanizmów obrotowych

• Wytwórcy stolców i sprężyń gazowych️ Ocena trwałości komponentów

• Instytucje badawcze porównawcza analiza produktu i badania materiałów

Dotyczy:Wszystkie rodzaje krzeseł z obracającym się siedzeniem.

Specyfikacje

Standardy
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2

Składające się z:

1 ramka badawcza

1 obrotowy urządzenie badawcze, napędzane elektrycznie

1 sterowane obciążeniem siłownika, średnica tłoka 80 mm, uderzenie tłoka 500 mm, 2500 N

1 podnośnik obciążeniowy o średnicy 200 mm zgodnie z DIN EN 1335 z podłączeniem kardańskim

1 zakres standardowych elementów mocowania

1 komórka obciążenia 5kN - 1 zestaw zatrzymań, zacisków

Częste pytania

P1: Do czego służy ten sprzęt?
Ta maszyna sprawdza trwałość mechanizmów obrotowych krzesła przez symulację lat wielokrotnego obrotu pod obciążeniem.Pomaga producentom weryfikować jakość produktu i spełniać międzynarodowe wymagania certyfikacyjne przed wprowadzeniem do obrotu.

P2: Jak działa maszyna?
Badanie wykonuje się poprzez umieszczenie na siedzeniach ciężarowego obciążenia i obracanie krzesła lub platformy z kontrolowaną prędkością (515 obrotów na minutę) przez maksymalnie 120 000 cykli.PLC i panel dotykowy umożliwiają łatwe ustawienie i monitorowanie.

P3: Jakie normy spełnia?
Wspiera BIFMA X5.1BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 i EN 581-2. Podstawowym punktem odniesienia do badań jest BIFMA X5.1-2002, badanie nr 9, z procedurą opartą na BIFMA X5.1-2017.

P4: Jakie rodzaje krzeseł mogą być testowane?
Wszystkie typy krzeseł z obracającym się siedzeniem .

P5: Jakie są kluczowe parametry badań?
Masa ładowania: 102 kg (225 lb) regulowana. Prędkość cyklu: 515 obrotów/min. Czas trwania badania: 120 000 cykli. Zakres obrotu: 0 360°. Pojemność licznika: 999,999 cykli.

P6: Co jest dostarczane z maszyną?
Opakowanie obejmuje ramę badawczą, elektrycznie napędzane obrotowe urządzenie badawcze, uruchomienie pneumatyczne (80 mm otwór / 500 mm układ / 2500 N), podłogę obciążeniową o połączeniu kardańskim o długości 200 mm, elementy mocowania,Komórka obciążeniowa 5 kN, oraz zatrzymań/zacisków.

P7: Jakie źródło zasilania jest wymagane?
Jednopasowe prądy prądu przemiennego 220V 50Hz 5A.

Dokument referencyjny: BIFMA X5.1-2017 Test obrotowy

a) Krzesło musi być przymocowane na platformie.

b) Jeśli siedzenie jest regulowane, ustawić je w maksymalnej pozycji siedzenia.

c) Na siedzenie umieszcza się ładunek o masie 122 kg (270 funtów), tak aby środek ciężkości ładunku znajdował się od 51 do 64 mm (2 do 2,5 cali) przed linią środkową osi obrotowej, jak pokazano na rysunku 1.

d) Urządzenie cykliczne należy regulować tak, aby obracało się mniej niż: dostępny zakres obrotu lub 360 stopni ± 10 stopni. Jeśli dostępny zakres obrotu jest mniejszy niż 360 stopni,obracanie urządzenia badawczego należy regulować w taki sposób, aby mechanizm obrotowy dotykał, ale nie przelegał przyciskom.Obrót może być dwukierunkowy lub jednokierunkowy.

e) Dla krzeseł obracających się o 360 stopni cykl jest jednym pełnym obrotem; dla krzeseł obracających się o mniej niż 360 stopni cykl jest jednym obrotem od jednego przystanku do drugiego.

f) Siedzenie lub platforma obraca się przez 60 000 cykli z prędkością od 5 do 15 obrotów na minutę.

g) Jeżeli wysokość siedzenia jest regulowana, ustawić ją w najniższej pozycji.

h) W odniesieniu do wszystkich krzeseł badania kontynuuje się przez kolejne 60 000 cykli, aż do łącznej liczby 120 000 cykli.

Wykonanie testów:
