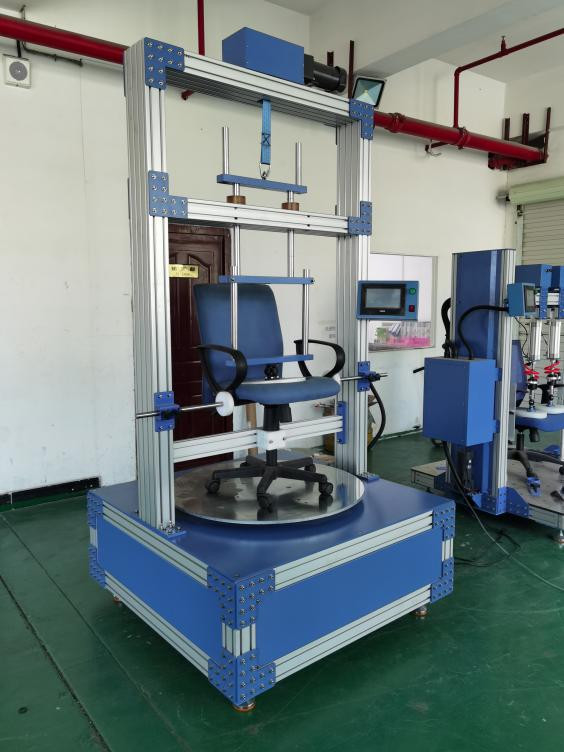

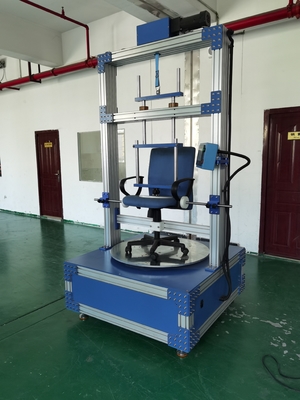

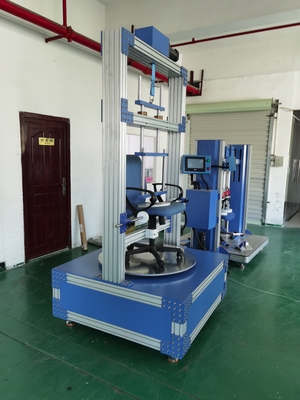

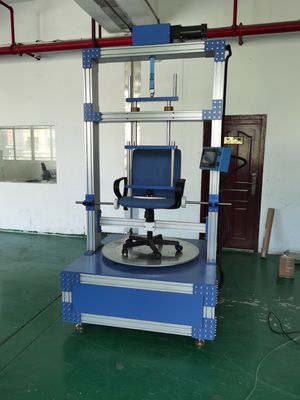

Tester trwałości obrotowej jest stosowany do mebli siedzących, z podkładką obciążeniową i akcesoriami do mocowania krzesła, zgodnie z normami DIN 4551, EN 1335, NEN 1812 i BIFMA 5.1.
Wykorzystuje się go w przypadku krzeseł biurowych, stolców, sprężyń gazowych, badane jednostki podlegają całej procedurze badawczej przewidzianej w normach lub wybranym indywidualnym badaniom.
Każda z osi badawczych posiada własne sterowniki zmontowane w bezpośrednim sąsiedztwie, które są sterowane z panelu dotykowego i sterowane przez PLC.
Zastosowanie
Badanie to ma zastosowanie do wszystkich typów krzeseł z obracającym się siedzeniem.
Celem badania: urządzenie to jest przeznaczone do oceny zdolności krzesła do wytrzymania naprężenia i zużycia spowodowanego wielokrotnym obracaniem.
Specyfikacje
| Zgodnie ze standardem badań |
BIFMA X5.1-2002, badanie nr 9 |
| Wykorzystanie |
Badanie to ma zastosowanie do wszystkich typów krzeseł z obracającym się siedzeniem. |
| Celem badania |
ta maszyna jest przeznaczona do oceny zdolności krzesła do wytrzymania naprężenia i zużycia spowodowanego wielokrotnym obracaniem |
| Mechanizm maszyny |
Masa ładunkowa: 102 kg (225 lb) |
| Cyklowość |
5 ~ 15 obrotów na minutę |
| Cykl badania |
120, 000 razy |
| Przelicznik |
999,999 |
| Masa ładunkowa |
Zmiennik |
Standardy
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2
Składające się z:
1 ramka badawcza
1 obrotowy urządzenie badawcze, napędzane elektrycznie
1 sterowane obciążeniem siłownika, średnica tłoka 80 mm, uderzenie tłoka 500 mm, 2500 N
1 podnośnik obciążeniowy o średnicy 200 mm zgodnie z DIN EN 1335 z podłączeniem kardańskim
1 zakres standardowych elementów mocowania
1 komórka obciążenia 5kN - 1 zestaw zatrzymań, zacisków
Dokument referencyjny: BIFMA X5.1-2017 Test obrotowy
a) Krzesło musi być przymocowane na platformie.
b) Jeśli siedzenie jest regulowane, ustawić je w maksymalnej pozycji siedzenia.
c) Na siedzenie umieszcza się ładunek o masie 122 kg (270 funtów), tak aby środek ciężkości ładunku znajdował się od 51 do 64 mm (2 do 2,5 cali) przed linią środkową osi obrotowej, jak pokazano na rysunku 1.
d) Urządzenie cykliczne należy regulować tak, aby obracało się mniej niż: dostępny zakres obrotu lub 360 stopni ± 10 stopni. Jeśli dostępny zakres obrotu jest mniejszy niż 360 stopni,obracanie urządzenia badawczego należy regulować w taki sposób, aby mechanizm obrotowy dotykał, ale nie przelegał przyciskom.Obrót może być dwukierunkowy lub jednokierunkowy.
e) Dla krzeseł obracających się o 360 stopni cykl jest jednym pełnym obrotem; dla krzeseł obracających się o mniej niż 360 stopni cykl jest jednym obrotem od jednego przystanku do drugiego.
f) Siedzenie lub platforma obraca się przez 60 000 cykli z prędkością od 5 do 15 obrotów na minutę.
g) Jeżeli wysokość siedzenia jest regulowana, ustawić ją w najniższej pozycji.
h) W odniesieniu do wszystkich krzeseł badania kontynuuje się przez kolejne 60 000 cykli, aż do łącznej liczby 120 000 cykli.
