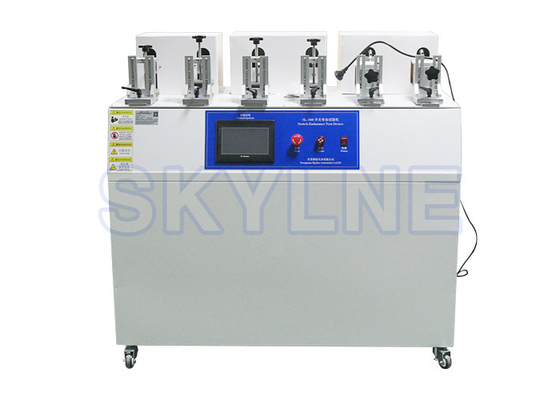

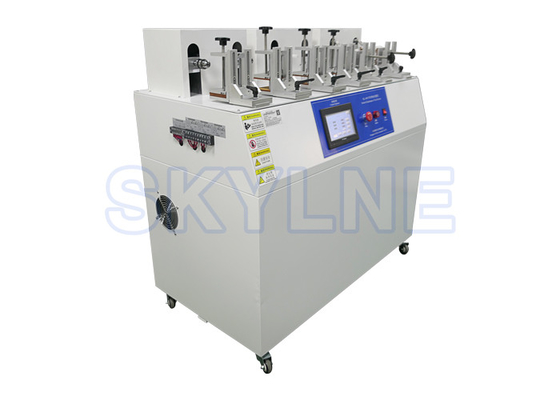

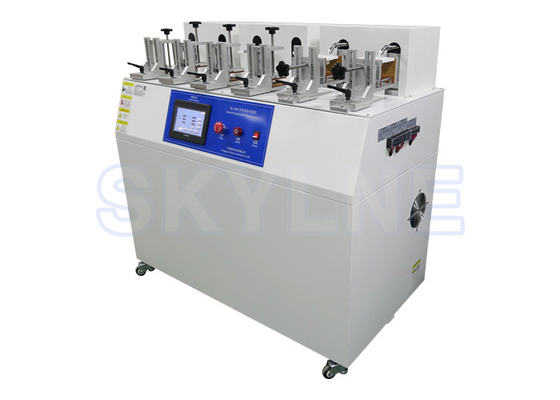

Wysokiej jakości tester wytrzymałości przełączników z 6 stacjami w niższej cenie

I. Omówienie testera wytrzymałości przełączników

Ten tester został zaprojektowany zgodnie z odpowiednimi przepisami GB2099.1, GB17465.1, GB15092.1 i służy do testowania sprzętu do testowania żywotności przełączników do użytku domowego i podobnych.

I podłączony do skrzyni ładunkowej, aby przetestować żywotność elektryczną wtyczek i gniazd oraz łączników i przełączników urządzeń.

Konieczne jest przetestowanie sprzętu do kontroli jakości i kontroli jakości przez dział kontroli jakości producentów akcesoriów elektrycznych i sprzętu AGD.

II.Budowa

Maszyna do testowania żywotności przełącznika i gniazda wtykowego przyjmuje cylinder do zasilania, napędza zespół suwaka za pomocą uchwytu wtykowego, aby wykonać ruch posuwisto-zwrotny, aby zakończyć działanie włączania i wyłączania.Jego częstotliwość działania i czas włączania/wyłączania są kontrolowane przez PLC (sterownik programowalny) i ekran dotykowy, który jest łatwy w obsłudze i niezawodny w sterowaniu.

III.Główne parametry techniczne

1. Liczba materiałów testowych: sześć stacji, w tym test przełącznika obrotowego z jedną lub dwiema stacjami, test przełącznika kołyskowego z trzema lub czterema stacjami oraz test przełącznika przyciskowego z pięcioma lub sześcioma stacjami.

2. Prędkość testowa: przełącznik przyciskowy: regulacja 5 ~ 60 razy/minutę;przełącznik obrotowy 1 ~ 10 razy/minutę regulowany (uwaga: raz dla odwrotności cyklu).

3. Można ustawić liczbę testów: 1 ~ 999999 razy.

4. Czas włączenia: regulowany w zakresie 0 ~ 999,9 sekund (minut).

5. Czas rozłączenia: regulowany w zakresie 0 ~ 999,9 sekund (minut);

6. Prędkość obrotowa: można ustawić 5 ° ~ 360 ° / S

7. Kąt obrotu: można ustawić 5 ° ~ 7200 °

8. Liczba biegów: można ustawić 1 ~ 10 biegów

9. Tryb rotacji: obrót w prawo, precyzyjne pozycjonowanie silnika krokowego

10. Zasilanie: AC220V / 50Hz.

11. Środowisko użytkowania: temperatura 0 ~ 40 ℃, wilgotność względna ≤ 85%, brak gwałtownych wstrząsów, wstrząsów, wibracji i niepowodujących korozji miejsc powietrznych.

IV.Interfejs testowy

System sterowania wykorzystuje ekran dotykowy.Podczas wybierania funkcji i ustawiania parametrów wystarczy nacisnąć palcem przycisk tej opcji funkcji zgodnie z instrukcjami wyświetlanymi na ekranie i nie naciskać mocno, aby uniknąć uszkodzenia folii ekranowej.

Stacja 1: Wejdź do interfejsu testowego stacji 1.

Inne stacje robocze są takie same jak jedna stacja robocza

1.Otwórz ekran

Obrazek 1.

2. Test przełącznika obrotowego (Stacja 1 lub Stacja 2.)

                                                             Zdjęcie 2

(1) .Liczba testów: wyświetl rzeczywistą liczbę testów każdej stacji, a czerwone pole to liczba ustawień.

(2) .Przedział czasu przekładni: można ustawić przedział czasu ustawienia biegu 0-99,9 S.

(3) .Kąt testowy: można ustawić 5 ° ~ 360 °

(4) .Ustawienie biegów: ustaw liczbę przykładowych biegów

(5).Prędkość testowa: można ustawić 5 ° ~ 360 ° / S

(6) .Stan działania: miga podczas testowania, nie miga podczas zatrzymywania.

(7) .Opcje identyfikacji: Tak Alarm pojawia się, gdy produkt powoduje błąd długiego przejścia lub długiej przerwy;Nie Nie wykrywa dobrych ani złych wyników próbki i zatrzymuje się po osiągnięciu określonej liczby testów.

(8) .Start: uruchamia każdy przełącznik po naciśnięciu

(9).Zatrzymaj: zatrzymaj test przełącznika bitowego po naciśnięciu.

(10) .Wyczyść: wyczyść liczbę testów przełącznika bitowego.

(11) .Wyzwolenie alarmu: gdy wystąpi alarm, naciśnij ten przycisk, aby zatrzymać alarm.

(12) .Potwierdzenie pochodzenia: po ręcznym dostosowaniu pochodzenia próbki naciśnij potwierdzenie pochodzenia, aby rozpocząć, aby nie potwierdzać, że źródło nie może się rozpocząć, aby chronić przełącznik próbki.

3.Przełącznik kołyskowy i test przełącznika przyciskowego (stacja 3-6)

Zdjęcie 3

(1) Liczba testów: wyświetl rzeczywistą liczbę testów na każdej stacji, czerwone pole to numer zestawu.

(2) Czas włączenia: ustaw/wyświetl czas włączenia każdej stacji podczas testu.

(3) Ustawienie skoku: ustaw skok dyszla: można ustawić 0-50 MM

(4) Czas odłączenia: ustaw/wyświetl czas odłączenia każdej stacji podczas testu.

(5) ustawienie prędkości: można ustawić 0-100 MM/S

(6) Stan działania: miga podczas testowania, nie miga podczas zatrzymywania

(7) Opcje identyfikacji: Tak Alarm pojawia się, gdy produkt powoduje błąd długiego podania lub długiej przerwy;Nie Brak wykrycia dobrej lub złej jakości próbki, zatrzymaj się, gdy osiągnięta zostanie liczba testów

(8) Start: uruchamia każdy przełącznik po naciśnięciu

(9) Stop: zatrzymaj test przełącznika bitowego po naciśnięciu.

(10) wyczyść: wyczyść dane testowe przełącznika bitowego.

(11) Zwolnienie alarmu: naciśnij ten przycisk, aby zwolnić alarm, gdy się pojawi.

V. Sposób działania

1. Montaż przełącznika obrotowego.

Instalacja próbki: najpierw zainstaluj przełącznik obrotowy, aby obrócić go do pozycji początkowej, następnie zaciśnij przełącznik obrotowy na prawym uchwycie, a następnie zamocuj głowicę obrotową na uchwycie specjalnym uchwytem (patrz rysunek poniżej)

2. Montaż przełącznika kołyskowego/kluczowego.

Mocno zamocuj przełącznik kołyskowy/kluczowy w uchwycie i ustaw pozycję w górę, w dół, w lewo iw prawo

3.Metoda badania

(1) Zainstaluj próbkę i wyreguluj pozycję, skieruj ją ręcznie, aby testowany przełącznik mógł być normalnie włączany i wyłączany.

(2) Ustaw wszystkie parametry testu zgodnie z wymaganiami testu.

(3) Testuj bez wykrywania dobra lub zła próbki, wybierz brak identyfikacji, zatrzymaj się po osiągnięciu ustawionej liczby razy.

(4) Wykryj dobrą lub złą próbkę podczas testu, umieść próbkę na terminalu obciążenia i wybierz identyfikację.

(5) Naciśnij przycisk „Start”, test się rozpocznie, naciśnij przycisk „Stop”, test się zatrzyma.Gdy test osiągnie określoną liczbę razy, test automatycznie się zatrzymuje, naciśnij "zero", aby wyzerować dane testowe.

(6) Po teście wyłącz zasilanie.

Przełącz i okablowanie obciążenia

VI.przestrogi

1. Instrument należy często czyścić.

2. Podczas pracy unikaj sztucznego blokowania ruchu ruchomych części.

Skorupa powinna być uziemiona.

1. Instrument należy często czyścić.

2. Podczas pracy unikaj sztucznego blokowania ruchu ruchomych części.

Skorupa powinna być uziemiona.
