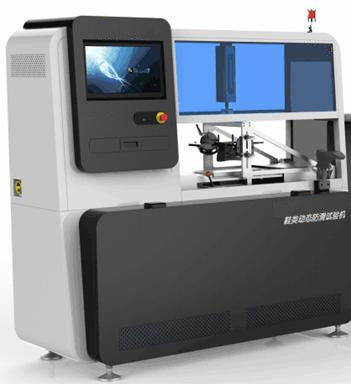

GB / T 3903.6-2017 1500 W Sprzęt do testowania obuwia do dynamicznego testu wydajności antypoślizgowej

Dynamiczna maszyna do testowania antypoślizgowości obuwia

Zastosowania

Używany do dynamicznego testu właściwości antypoślizgowych całego buta lub podeszwy.

Normy

GB/T 3903.6-2017,GB/T 28287-2012,EN 13287-2012,ASTM F2913-2011(ASTM F1677-2005),SATRA TM 144,EN ISO 20345,GB 21148:2020,GB 20265:2019,QB/ T 4549:2013,QB/T 4552-2020,QB/T 4553:2013,QB/T 4556:2013,QB/T 5300-2018,QB/T 5301-2018,QB/T 5412-2019,QB/T 5541-2020；

Zasada

Zastosuj określony ładunek za pomocą różnych mediów (płyta ze stali nierdzewnej, płytka ceramiczna lub inne).Ustaw określoną liczbę i prędkość tarcia.Pomiar współczynnika tarcia podeszwy w celu określenia antypoślizgowości buta;

Elementy testowe: Poślizg pięty do przodu

Poślizg w tył

Płaski poślizg do przodu

Specyfikacje

1. Nacisk pionowy: 0～1000N;

2. Napięcie poziome: 0～1000N;

3. Prędkość testowa: (0～0,3 ± 0,03) m/s regulowana;

4. Skok ruchomej płyty: 0～200mm;

5. Czas kontaktu statycznego: 0~5s;

6. Mocowanie kopyta buta: 0～30;

7. Czujnik pionowy: 1KN jeden (płyta typu Japan NTS);

8. Czujnik poziomu: 1KN dwa (typ płyty Japan NTS);

9. Dokładność: ± 0,5%;

10. Dokładność kontroli ciśnienia w pionie: ± 1%;

11. Czas kontroli ciśnienia w pionie: od 0 do ustawionej wartości, mniej niż 0,2 sekundy;

12. Reduktor planetarny: współczynnik redukcji wynosi 1:15, a praca jest cicha;

13. Zastosuj precyzyjną liniową szynę prowadzącą;

14. Sprzęgło hamulcowe: badania i rozwój na Tajwanie;

15. Pasek rozrządu: Korea Południowa Samsung;

16. Czujnik przemieszczenia: precyzja Japan Rheinland 0,001 mm;

17. Stół roboczy: 600*320mm (wykonany ze stali nierdzewnej);

18. Silnik sterujący: silnik serwo Japan Panasonic 750 W;

19. System zwiększania ciśnienia: za pomocą japońskiego sterowania zaworem proporcjonalnym SMC, ustawienie komputera, automatyczne zwiększanie ciśnienia;

20. Stojak na próbki: wykonany ze stopu aluminium;

21. System sterowania + oprogramowanie: Szybki system akwizycji i specjalne oprogramowanie testowe opracowane przez firmę Hengyu, wbudowane metody testowania, takie jak EN 13287, SATRM 144, ASTM F2913, GB / T3903.6 itp. Można wywoływać bezpośrednio;

22. Siła cylindra: cylinder SMC;

23. Urządzenie zabezpieczające: ochrona przed wyciekiem, ochrona przed przeciążeniem ciśnieniowym, ochrona przed skokiem bufora powietrza.Ochrona wyłącznika awaryjnego;

24. Kątomierz klinowy: 7° i 5°;

25. Sprężone powietrze: minimum 6 bar, z urządzeniem czyszczącym po szlifowaniu (pneumatyczny pistolet natryskowy);

26. Przyrząd jest wyposażony w składany ostatni stojak do szybkiego ładowania;

Rozmiar (długość*szerokość*wysokość cm): 192*81*175;

Waga (kg): 300；

Wymagania instalacyjne:

1. Zasilanie: AC 220 V 50 Hz 1500 W;

2. Środowisko: 23 ± 2 ℃, 50% ± 5%;

3. Operacja: lądowanie;

4. Wymagania dotyczące gazu: sprężone powietrze

Lista rzeczy do spakowania

• l 1 gospodarz;
• l 1 para kopyt sprężynowych (40, 41, 42, 43, 44) do specjalnych składanych butów (do zamontowania całego buta lub próbki testowej podeszwy);
• l Jeden składany ostatni stojak do szybkiego ładowania;
• l EN 13287 mechaniczne stopy protetyczne (4 szt./zestaw, do montażu butów o rozmiarze poniżej 250);
• l Blok kąta klina 5 stopni, 7 stopni (do ustawienia kąta buta);
• l 1 szt. standardowego gumowego bloku EN 13287 (używanego do kalibracji płytek i przyrządów);
• l 1 standardowe stanowisko do testowania kleju (używane do kalibracji płytek i przyrządów);
• l 1 jedyny blok szlifierski;
• l Urządzenie mielące i czyszczące (pneumatyczny pistolet natryskowy);
• l Papier ścierny z węglika krzemu P400 1 opakowanie (50 arkuszy);
• l 2 GB/T 3903.6:2017 standardowe płyty szklane;
• l 1 komplety płytek ceramicznych zgodnych z normą EN 13287 (szara cegła produkowana w Wielkiej Brytanii, standardowa nawierzchnia SRA średnia);
• l 1 kawałek testowej płyty ze stali nierdzewnej EN 13287 (standardowe medium nawierzchniowe SRB);
• l3 standardowe płytki (brytyjska czerwona cegła, SATRA TM 144, ASTM F2913 średnia nawierzchnia);
• l SATRA TM 144, ASTM F2913 1 szt (5, 7) do montażu kątownika okleiny na buty;
• l 2 butelki laurylosiarczanu sodu (przygotowane do testu płytek SRA na mokrych i śliskich drogach);
• l 1 butelka standardowego wodnego roztworu gliceryny, 2 butelki zwykłej gliceryny (przygotowane do testu płyt ze stali nierdzewnej SRB na mokrych i śliskich drogach);
• l 1 rolka importowanego superkleju (silna siła klejenia, klej nie przykleja się po oderwaniu, używany do standardowego kleju, podeszwy butów, skóry nieba itp.);
• l 1 tester chropowatości (do wykrywania chropowatości płytek i płyt ze stali nierdzewnej);
• l Jedna cicha sprężarka powietrza;
• l Jeden komputer i jedna drukarka;
