EN71-1 Zabawki Tester energii kinetycznej z odległością czujnika 10 - 30 cm

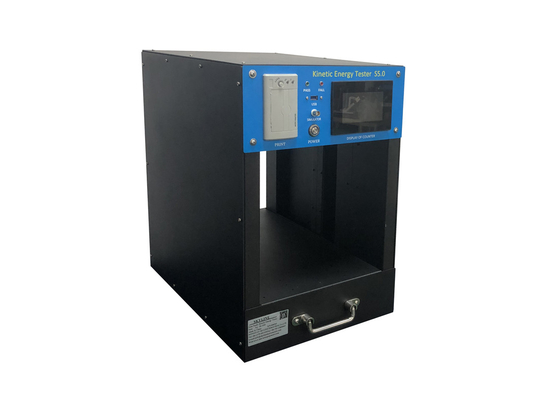

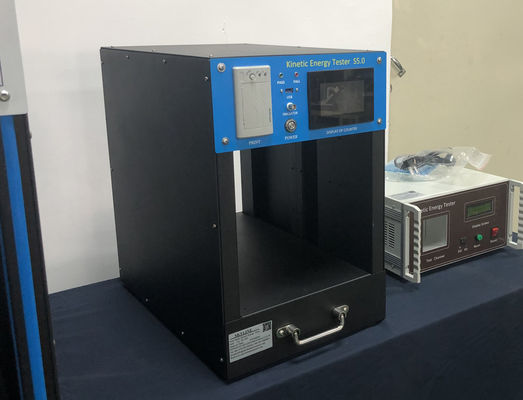

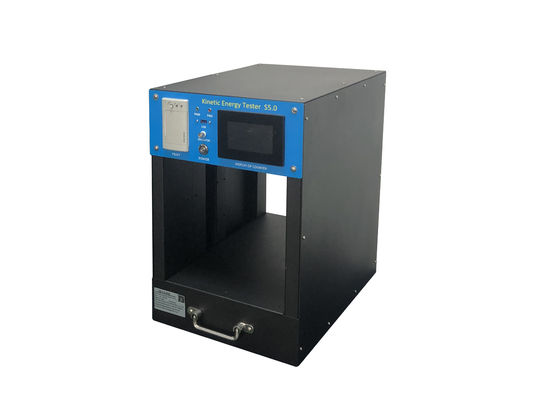

Tester energii kinetycznej z odległością czujnika 10-30 cm

Wprowadzenie produktu

Badanie energii kinetycznejjest urządzeniem do sprawdzania prędkości obiektu (DUT), który przechodzi przez tunel badawczy. Zgodnie z wynikiem odczytu i wartością masy DUT,Moglibyśmy obliczyć wartość energii kinetycznej i dowiedzieć się jak niebezpieczne jest DUT..

Wewnątrz tunelu testowego testu KE znajdują się trzy zestawy czujników podczerwieni.

Każda grupa zawiera 30 par czujników podczerwonych.Są one zlokalizowane w przeciwnej płytki i światło podczerwone są nadajnik i odbiornik są ustawione w przeciwnym i sygnał będzie przesyłać i odbierać choć 1 mm wąskiej luki.

Pierwsza grupa czujników to “Start-Sensor”, druga grupa “10cm Stop Sensor”, a trzecia “30cm Stop Sensor”.

Odległość między czujnikiem startem a stopem wynosi 10 cm. Jest zawsze używany do wykrywania obiektów o niskiej prędkości lub dużym tarciu powietrza.

Odległość między czujnikiem startu a czujnikiem zatrzymania wynosi 30 cm. Jest zawsze używany do wykrywania obiektów o dużej prędkości lub niskim tarciu powietrza.

1/10000s timer rozpocznie się w momencie wykrycia DUT przez czujnik Start-Sensor, timer zatrzyma się do czasu wykrycia DUT przez czujnik StopSensor 10 cm lub StopSensor 30 cm (w zależności od zakresu testowego wybrany przez użytkownika).

Cechy produktu

• Odległość czujnika wewnętrznego 100-300 mm
• Sprzęt i środki do określania prędkości i masy pocisków, aby uzyskać obliczoną energię kinetyczną z dokładnością 0,005 J.
• Odległość pomiarowa (d) maksymalna do (300 ± 5) mm
• Sprzęt i środki do określania prędkości i masy pocisków, aby uzyskać obliczoną energię kinetyczną z dokładnością 0,005

Parametry techniczne

Podstawowa funkcja/specyfikacja

Część wspomagająca

1Simulator kul.

2. 28 cm szerokości tunel testowy

3. Kabel interfejsu PC

4. 2 ̊ drukarka termiczna

5Skarbie.

6Papier termiczny zapasowy

Standardy badań

EN71-1,ASTM F963, ISO8124-1, GB66

Symulator
