Sterowanie PLC Sprzęt do testowania mebli Szuflada Prowadnice do badania trwałości

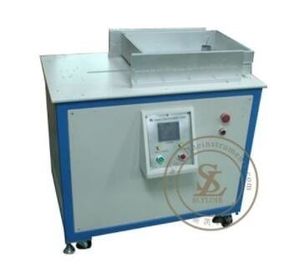

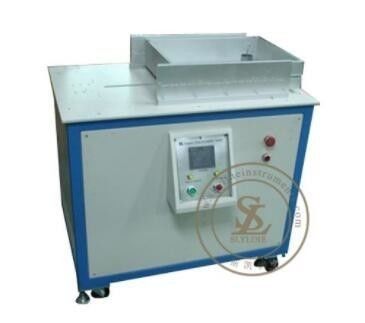

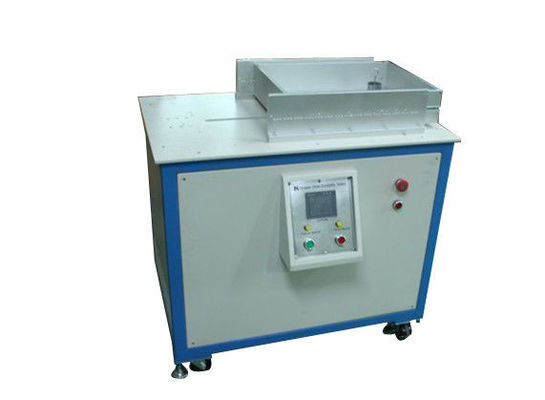

Urządzenie do testowania wytrzymałości prowadnic szuflad sterowane PLC

Informacje o produkcie

Tester wytrzymałości prowadnic szuflad jest przeznaczony do testowania prowadnic szuflad, biurek, stołów, szafek i garderób.
Możliwość sterowania czasem cyklu, stałym zakresem ruchu, częstotliwością, skokiem

Parametry techniczne

a. Sprężone powietrze - 6 kg/cm².

b. Silnik AC - do sterowania wysokością od 250-1000 mm.

c. Cylinder pneumatyczny - cylinder dwustronnego działania z wyłącznikiem magnetycznym i maksymalnym skokiem 600 mm (regulowany). Cylinder powinien posiadać uchwyt do mocowania dowolnego typu uchwytu szuflady, umożliwiający otwieranie/zamykanie szuflady bez wywierania nacisku na system szuflady.

d. Panel sterowania/konsola składa się z:

• Zasilanie: 240 V: 13 A: 50 Hz
• Przycisk włączania/wyłączania
• 6-cyfrowy elektroniczny licznik programowalny (EPC)

          - EPC rejestruje każdy cykl pracy cylindra do sześciu cyfr.

          - Zatrzyma test po osiągnięciu zaprogramowanej liczby cykli.

          - EPC wyświetli liczbę cykli wykonanych podczas testu.

          - EPC jest w stanie zapamiętać liczbę cykli w przypadku przerwy w zasilaniu i wyświetlić aktualny odczyt oraz kontynuować zliczanie po wznowieniu pracy.

          - Liczba ta powinna być utrzymywana do momentu zresetowania licznika.

Uwaga: Jeden cykl pracy jest liczony jako jeden cykl.

i. Testy cykliczne elementów wysuwanych (ANSI/BIFMA X5.9-2012, klauzula 15)

ii. Testy cykliczne elementów wysuwanych (ANSI/BIFMA X5.5-2014, klauzula 10)

iii. Wytrzymałość elementów wysuwanych (BS EN 16122:2012, klauzula 7.5.3)

Specyfikacje

1. Rozmiar prowadnic: 140-500 mm/

2. Obsługa ręczna/

3. Moc ruchu posuwisto-zwrotnego szuflady: silnik z przekładnią 120 W/

4. System sterowania: sterowanie PLC, wyświetlacz dotykowy. Obliczanie skoku za pomocą enkodera/

5. Prędkość testu: 0,25 m/s (regulowana)/

6. Skok szuflady: zamknięcie-otwarcie 140-500 mm (może być określony przez klienta)

Zastosowania

• Producenci mebli biurowych – Testowanie prowadnic szuflad w biurkach, szafkach na dokumenty i jednostkach magazynowych

• Producenci mebli domowych – Ocena szuflad w szafkach kuchennych, garderobach w sypialniach i meblach łazienkowych

• Laboratoria testowania mebli – Przeprowadzanie testów certyfikacyjnych i kontroli jakości zgodnie ze standardami BIFMA i EN

• Dostawcy prowadnic szuflad – Walidacja trwałości produktu i żywotności cyklicznej dla klientów OEM

• Działy kontroli jakości – Inspekcja przychodząca i pobieranie próbek z linii produkcyjnej gotowych zespołów meblowych

• Zespoły badawczo-rozwojowe – Porównywanie konstrukcji prowadnic, materiałów i systemów smarowania w kontrolowanych warunkach cyklicznych

• Niezależne agencje inspekcyjne – Przeprowadzanie niezależnych ocen trwałości w celu raportowania zgodności

Najczęściej zadawane pytania

P: Do czego służy to urządzenie?
Ten tester ocenia trwałość i żywotność cykliczną prowadnic szuflad zamontowanych w biurkach, szafkach, garderobach i meblach magazynowych poprzez symulację powtarzalnego otwierania i zamykania w kontrolowanych warunkach.

P: Jak działa proces testowania?
Cylinder pneumatyczny chwyta uchwyt szuflady i automatycznie otwiera i zamyka szufladę z programowalną prędkością i długością skoku. Licznik elektroniczny śledzi każdy cykl i zatrzymuje test po osiągnięciu zaprogramowanej liczby.

P: Z jakimi normami jest zgodne to urządzenie?
Tester obsługuje metody testowania określone w ANSI/BIFMA X5.9-2012 (klauzula 15), ANSI/BIFMA X5.5-2014 (klauzula 10) i BS EN 16122:2012 (klauzula 7.5.3) w zakresie trwałości elementów wysuwanych.

P: Jakie rodzaje szuflad lub prowadnic można testować?
Urządzenie mieści prowadnice o długości skoku od 140 mm do 500 mm i obsługuje różne typy szuflad. Uchwyt jest zaprojektowany do chwytania standardowych uchwytów szuflad bez wywierania nacisku na system szuflady.

P: Co się stanie, jeśli podczas testu nastąpi przerwa w zasilaniu?
Licznik elektroniczny zachowuje liczbę cykli podczas przerw w zasilaniu i wznawia zliczanie od tego samego punktu po przywróceniu zasilania – dzięki czemu nigdy nie tracisz postępu testu.

P: Czy mogę regulować prędkość testu i długość skoku?
Tak. Prędkość testu jest regulowana do 0,25 m/s, a długość skoku można ustawić w zakresie od 140 mm do 500 mm, w zależności od konkretnych wymagań prowadnic.

P: Jakie branże zazwyczaj korzystają z tego sprzętu?
Producenci mebli biurowych, producenci mebli domowych, laboratoria testujące, dostawcy prowadnic szuflad, działy kontroli jakości i niezależne agencje inspekcyjne.
