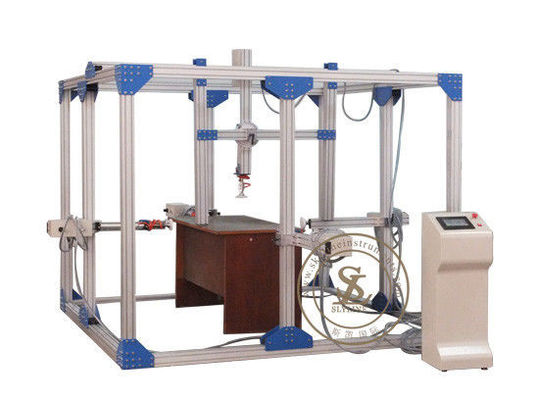

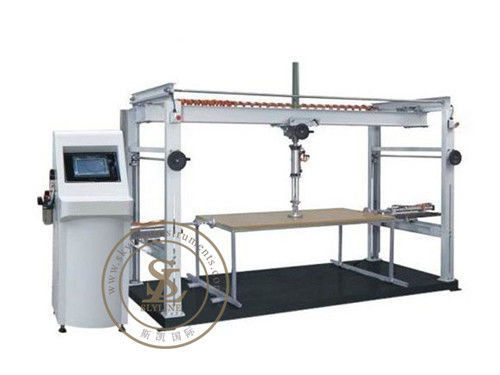

BIFMA X5.1 PLC + sprzęt do testowania mebli na ekrany dotykowe, sprzęt do testowania stabilności w przypadku stołów i wózków

funkcje

1 Wyposaża 5 grupowy cylinder pneumatyczny, który jest 1 ustawionym pionowym urządzeniem i 4 zestawem, oddzielnie kalibruje prędkość i nacisk. Skok wynosi 500 mm
2 Hamulec Quadrul pionowego urządzenia może być regulowany z przodu iz tyłu oraz z góry i dołu (100mm ~ 900mm)
3 Hamulec Quadrupl urządzenia poziomego może być regulowany w górę iw dół oraz w lewo i prawo, może współpracować z inną pozycją testową.
4 ma kilka rzędów otworów na śruby w dolnym panelu testera, co jest wygodne do zainstalowania różnych akcesoriów lub ustalonych warunków testowych
5 wyposażono w miejsce szybkiego sprzęgania przed pneumatycznym hamulcem dla każdej grupy, co jest wygodne do zmiany różnych obciążeń lub przyczepności.
6-kolorowy ekran dotykowy i sterownik PLC, łatwy w obsłudze interfejs, wyświetlanie obrazu i bardziej niewygodny dla operatora.

Ta maszyna testowa służy do testowania wytrzymałości i stabilności stołów i wózków. Może wykonać następujące testy

Testy wytrzymałościowe

1. Test pionowego obciążenia statycznego
2. Test ciągłego obciążenia
3. Poziomy test obciążenia statycznego
4. Test pionowego uderzenia

Testowanie stabilności:

1. Test stabilności w pionie
2. Poziomy test uderzeniowy.

Parametr techniczny

a.Frame (Alluminium)

-6 pionowy post - 4 stały. 2 regulowane położenie wzdłuż długości ramy (3m) do utrzymania poziomego cylindra

-5 poziomy drążek poprzeczny -4 stały. 1 regulowana pozycja wzdłuż długości ramy (3m) i wysokości (2m), aby pomieścić pionowy cylinder, regulowana pozycja i wysokość

bRozmiar: 2m × 3m × 2m (H)

c.Pasek załadunkowy (wymóg BS BN) i waga worka 91 kg (wymaganie BIFMA)

d. Rodzaj cylindra: Cylinder dwustronnego działania

e.Maksymalna siła: 2000 niutonów

f.1 walec poziomy jednostkowy

-Aby zastosować siłę poziomą do przechylania i testów na nogi / szybowanie.

-Załączony do systemu kół pasowych (regulowany i zdejmowany

-Regulowana wysokość (500-1800mm) i pozioma pozycja (wzdłuż długości ramy, 3m)

-Długość skoku: 500 mm

g.1 jednostkowy pionowy cylinder

-Aby zastosować siłę pionową do testów oparcia pleców, tabletów i podłokietników

-Regulowana pozycja wzdłuż poprzeczki (2m)

-Długość skoku: 500 mm

h. Regulacja wysokości i położenia, zasilanie

Napięcie: jednofazowe AC 220V 50 / 60HZ

j. spręż powietrza: 6 kg / cm²

k. Przycisk sterowania

-Włącznik / wyłącznik

-Load display

Wyświetlacz cykliczny - 6-cyfrowy

-Force czas trzymania: 1 minuta (test wytrzymałościowy)

l.Stopper - do unieruchamiania podstawy meblowej ze ślizgowej grubości 12 mm.

Specyfikacja

Testowanie standardów
EN 527-3, EN581-3 i BIFMA X5.1, IS5967

EN 1725: 1998 7.3 Test trwałości
EN 1725: 1998 7.5 Trwałość krawędzi łóżka
EN 1725: 1998 7.6 Test obciążenia statycznego w pionie
