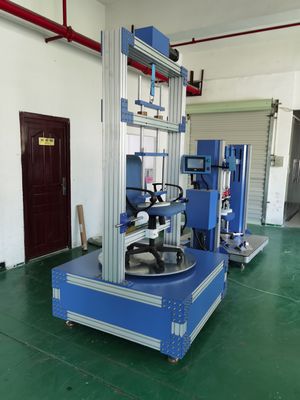

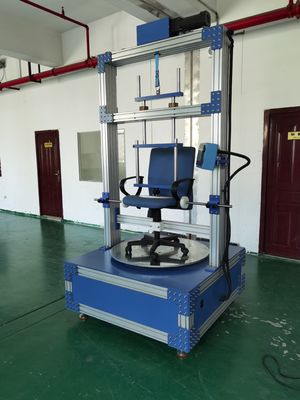

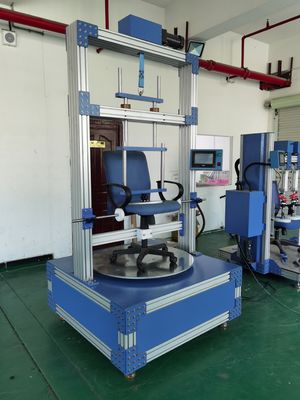

BIFMA X5.1-2017 Sprzęt do testowania mebli - maszyna do testowania krzesła obrotowego

Maszyna do testowania krzesła obrotowego

Zastosowanie

Badanie to ma zastosowanie do wszystkich typów krzeseł z obracającym się siedzeniem.

Celem badania: urządzenie to jest przeznaczone do oceny zdolności krzesła do wytrzymania naprężenia i zużycia spowodowanego wielokrotnym obracaniem.

Parametry techniczne

a).Platformowanie

- Może ustawić ruch w kierunku wskazówek zegara i przeciwnym

- Zakres obrotu: 0-360°

- Maksymalna średnica: 100 mm

- działający podwójnie działającym cylindrem pneumatycznym

-Przystosowana prędkość obrotu 5 do 15 cykli/minuta

b).Paneł licznikowy:

- Zasilanie: jednofazowy prąd AC 220V.1KW

Przycisk włączania/wyłączania

- 6 -cyfrową elektroniczną licznik (EPC)

• EPC zarejestruje każdy cios cylindra do sześciu cyfr
• Zatrzyma operację badawczą do ustawionego wstępnie strumienia
• EPC będzie wyświetlać liczbę uderzeń osiągniętych podczas badania
• EPC może również zapisywać liczbę cykli, gdy dochodzi do przerwy w zasilaniu, i może wyświetlać rzeczywiste odczyty i kontynuować liczenie, gdy operacja jest wznowiona.
• Sygnał musi pozostawać w trybie dopóki licznik nie zostanie zresetowany.

c) zatyczka - aby utrzymać podstawę krzesła przed przesuwaniem się.

Uwaga:Jeden obrót 360° liczy się jako jeden cykl.

i. Badania zwrotne cykliczne (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, pkt 8)

II. Badania cykliczne z obrotowym układem (ANSI/BIFMA X5.9-2020, pkt 19)

III.Próba obrotowa i trwałość koła i podstawy krzesła (BS EN 1728:2012, pkt 7.11 i 7.13)

Specyfikacje
Zgodnie ze standardem badania: BIFMA X5.1-2002, badanie nr 9
1Stosowanie: badanie to ma zastosowanie do wszystkich rodzajów krzeseł z obracającym się siedzeniem.

Celem badania: urządzenie to jest przeznaczone do oceny zdolności krzesła do wytrzymania naprężeń i zużycia spowodowanych wielokrotnym obracaniem.

Mechanizm maszyny

Standardy
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Odnośnik Doktorze. BIFMA X5.1-2017 Zwrotny Badanie

Krok badania krzesła

• Krzesło musi być przymocowane na platformie, która musi być zabezpieczona przed obrotowym obracaniem.
• Jeżeli siedzenie jest regulowane, ustawić je w maksymalnej pozycji siedzenia.
• Na siedzenie umieszcza się ładunek o masie 122 kg (270 funtów), tak aby środek ciężkości ładunku znajdował się od 51 do 64 mm (2 do 2,5 cali) przed linią środkową osi obrotowej, jak pokazano na rysunku 1.
• Urządzenie cykliczne należy regulować tak, aby obracać mniejszy z następujących parametrów: dostępny zakres obrotu lub 360° ± 10°. Jeśli dostępny zakres obrotu jest mniejszy niż 360°,obracanie urządzenia badawczego należy regulować w taki sposób, aby mechanizm obrotowy dotykał, ale nie przelegał przyciskom.Obrót może być dwukierunkowy lub jednokierunkowy.
• W przypadku krzeseł obracających się o 360 stopni, cykl to jeden pełny obrót. W przypadku krzeseł obracających się o mniej niż 360 stopni, jeden cykl to obrót od jednego przystanku do drugiego.
• Siedzenie lub platforma musi obracać się przez 60 000 cykli z prędkością od 5 do 15 obrotów na minutę.
• Jeżeli wysokość siedzenia jest regulowana, ustawić ją w najniższej pozycji.
• W przypadku wszystkich krzeseł badania kontynuuje się przez kolejne 60 000 cykli do łącznej liczby 120 000 cykli.

Wykonanie testów:
