SL-T812 Terminal Pull Tester do wykrywania siły wyciągania różnych terminali uprzęży

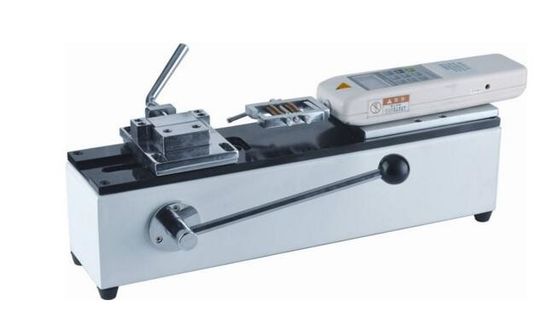

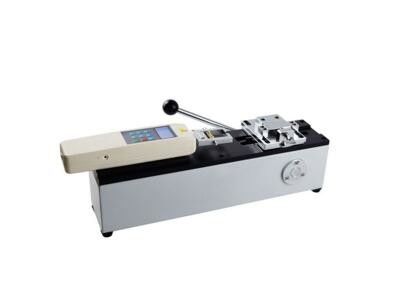

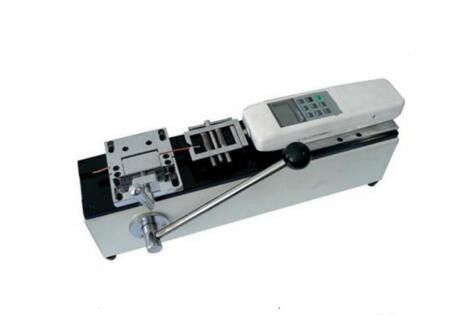

SL-T812 Terminal Pull Tester

Posługiwać się
Terminal tension tester to sprzęt testowy opracowany przez naszą firmę dla uprzęży i ​​przemysłu elektronicznego.
Zaprojektowany do wykrywania siły wyciągania różnych zacisków wiązki. Konfigurowalne wskaźniki push-pull NK i HF oraz specjalne oprawy
Instrument charakteryzuje się kompaktowym wyposażeniem, dokładną kontrolą, wysoką dokładnością pomiaru, wygodnym mocowaniem próbek i prostą obsługą, i jest idealnym sprzętem dla producentów wiązek przewodów, aby zapewnić jakość produktu.

Cecha
Instalacja pozioma.
Obsługa ręczna, prosta i stabilna praca.
Maszyna może być zamontowana na stole, aby stała się bardziej stabilna.

Parametry techniczne
Objętość: 450 mm × 260 mm × 160 mm.

Efektywny skok: 50 mm.
Znamionowe obciążenie: 500N. (Można również skonfigurować za pomocą 1000N)
Ciężar własny: 10,6 kg.

Przetestuj proces operacyjny
1. Umieść część drutu każdego zacisku wiązki przewodów na końcu lewego zacisku i obróć uchwyt, aby zacisnąć część drutu (zacisk wiązki został naciśnięty).
2. Umieść drugi koniec zacisku wiązki przewodów w zacisku prawego zacisku i obróć uchwyt, aby koniec końcówki wiązki przewodów utknął w środku.
3. Użyj klucza imbusowego M4, aby wyrównać środek lewego zacisku do środka prawego zacisku.
4. Jeżeli seria HF (miernik siły nacisku push-pull z wyświetlaczem cyfrowym) jest używana do pchania i wyciągania timingu, włącz zasilanie i poczekaj, aż wyświetlacz LCD pokaże zero.
5. Jeśli zainstalowany jest układ czasowy push-pull serii NK (wskaźnik siły typu wskaźnika), naciśnij przycisk przełączania, aby ustawić palec w pozycji zerowej.
6. Obróć uchwyt korpusu, aby przesunąć lewy zacisk w lewy i prawy zacisk, aby zacisnąć zacisk.
