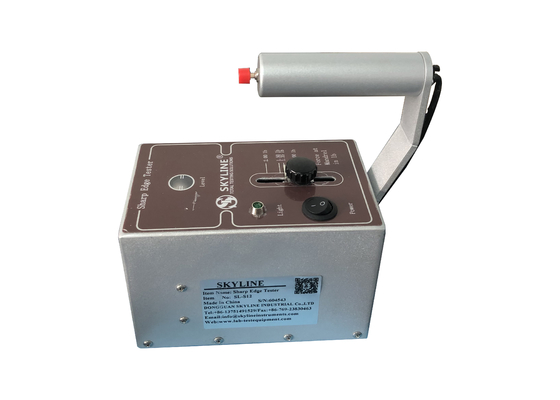

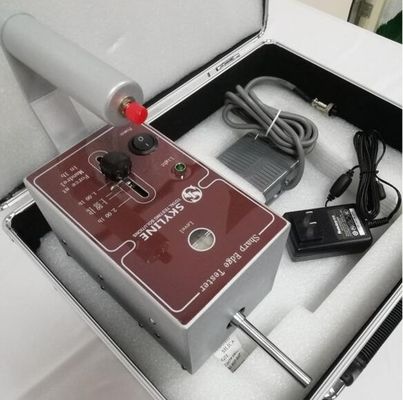

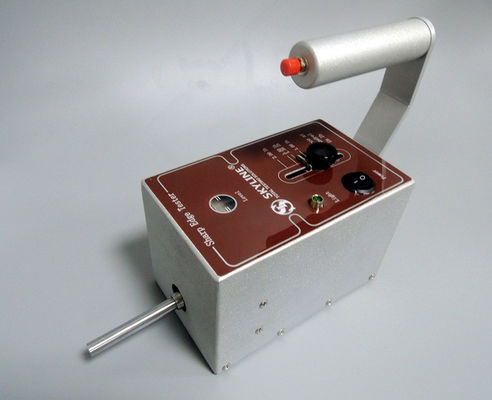

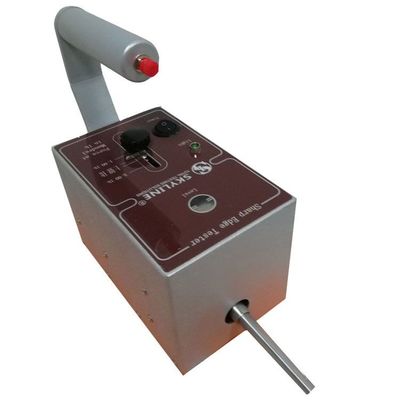

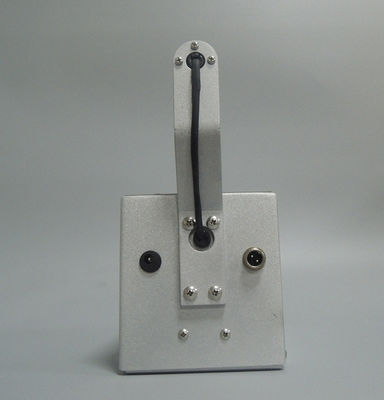

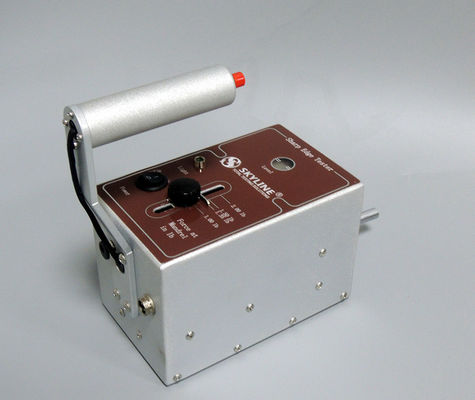

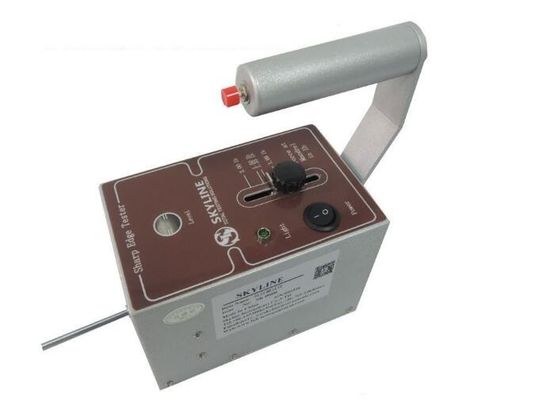

ISO 8124-1 Sprzęt do testowania zabawek 1.35LB Sharp Edge Tester do produktów dla dzieci

ISO 8124-1 1.35LB Tester ostrych krawędzi o stałej sile dla produktów dla dzieci

Tester ostrych krawędzi.pdf

Wniosek

Służy do określenia, czy krawędź zabawki lub przedmiotu jest ostrą krawędzią, która stwarza nieuzasadnione ryzyko obrażeń.

Informacje o produkcie
Aby określić, czy dostępne krawędzie zabawek mogą spowodować obrażenia.Samoprzylepna taśma PTFE jest przymocowana do trzpienia, który jest następnie obracany o jeden obrót o 360 stopni wzdłuż testowanej dostępnej krawędzi.Jeśli taśma zostanie przecięta na pół lub dłużej (ok. 13 mm), krawędź zostanie zidentyfikowana jako niebezpieczna ostra krawędź.Zabawki przeznaczone do użytku przez dzieci poniżej 8 roku życia podlegają temu wymogowi przed lub po testach używania i wykorzystywania.

Zasada testu

Stalowy trzonek używany do imitowania palców dzieci wymaga hartowania.Twardość powierzchniowa Rockwella nie powinna być mniejsza niż 40, chropowatość powierzchni nie powinna być większa niż 0,40 mikrona, a średnica powinna wynosić 9,35 mm ± 0,12 mm.Warstwę taśmy z symulowanej sztucznej skóry nałożono prostopadle na stalowy wałek owinięty klejem do symulowanej sztucznej skóry z siłą 6 N (1,35 funta).Stalowy wał miał stałą styczną przy 23 mm/s ± 4 mm/s.Prędkość jest obracana przez tydzień.Sprawdź krawędź testu, aby wyciąć (przeciąć) papier samoprzylepny z symulowaną sztuczną skórą.W przypadku przecięcia (przecięcia) badaną krawędź określa się jako potencjalnie niebezpieczną ostrą krawędź.

Użycie testera ostrej krawędzi i wyniki oceny
1. Przymocuj taśmę klejącą PTFE do trzpienia zgodnie z wymaganiami, a następnie obróć trzpień wzdłuż testowanej dostępnej krawędzi o 360°.Sprawdź, czy testowa taśma klejąca ma korekcję grawitacyjną.
Czy piłka może całkowicie przejść przez szablon testowy.Długość cięcia.Oblicz procent długości ciętej taśmy.Ocena: Jeśli taśma klejąca zostanie przecięta o 50%
Split, krawędź jest uważana za ostrą.
2. Testowana krawędź jest krawędzią dostępną określoną po badaniu dostępności części lub elementu zabawki.
3. Jeżeli nie można zbadać dotykowej krawędzi zabawki jako całości, w przypadku symulacji zabawki jako całości, dostępną krawędź można usunąć i zbadać osobno.
4. Kluczem do testu ostrej krawędzi jest to, jak naprawić wykrytą krawędź i upewnić się, że trzpień jest pod kątem prostym do krawędzi, a podczas testu nie ma fazy między trzpieniem a krawędzią.
Dla sportu.
5. Podczas obracania trzpienia należy upewnić się, że nacisk wywierany na trzpień jest stale stabilny.

Specyfikacja


Parametry techniczne
1. Średnica trzpienia obrotowego pokazana w tabeli 1:


2. Zmierzona wartość siły podana w tabeli 2:


3. Prędkość obrotowa trzpienia obrotowego pokazana w tabeli 3:


4.Chropowatość trzpienia obrotowego pokazana w tabeli 4:

 Tester ostrych krawędzi i tester ostrych punktów.pdf

Jak testujesz ostre krawędzie?
Krawędź powinna być oznaczona jako ostra, jeśli całkowicie przecina taśmę na długości nie mniejszej niż 13 milimetrów (1/2 cala) przy dowolnej sile do 1,35 funta (6,00 niutonów).(2) Procedura.(i) Krawędź badanej próbki musi być utrzymywana w taki sposób, aby nie poruszała się podczas badania.

Tester ostrych krawędzi łącze wideo operacji:
https://www.youtube.com/watch?v=TREo3kIsqVc
